Visão Geral do Produto

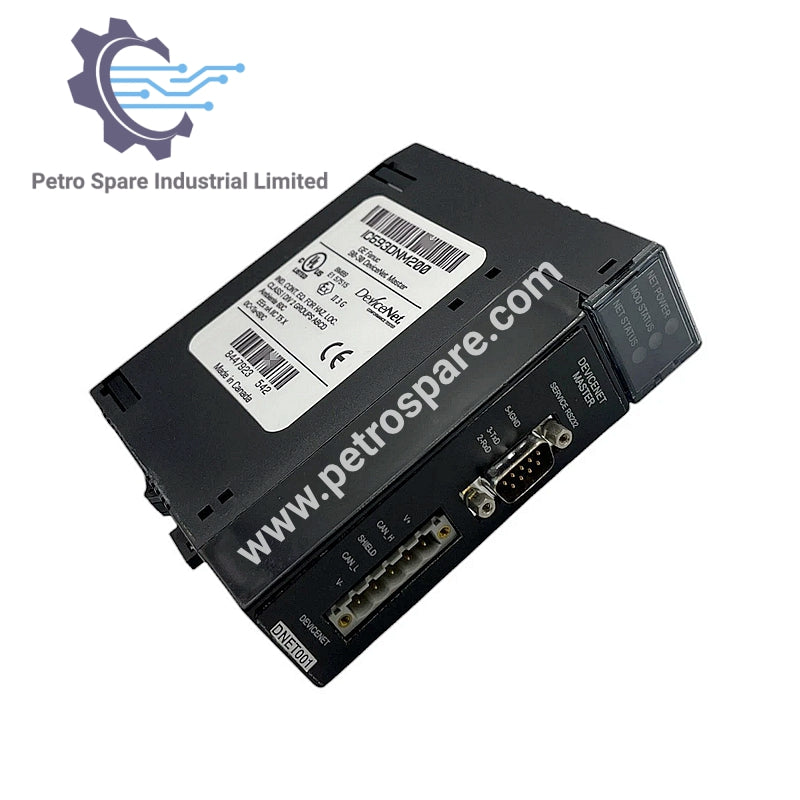

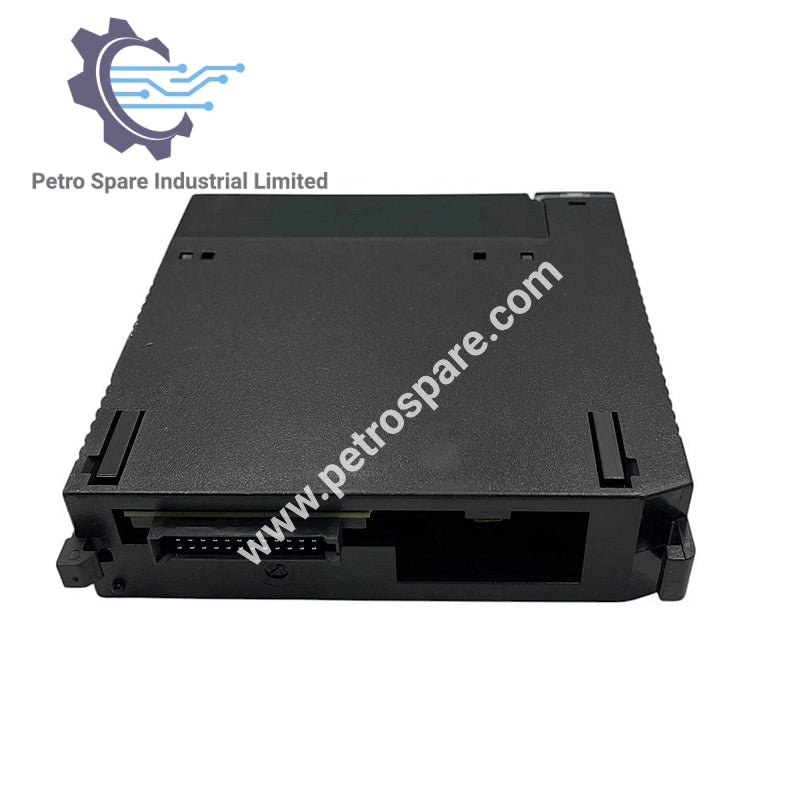

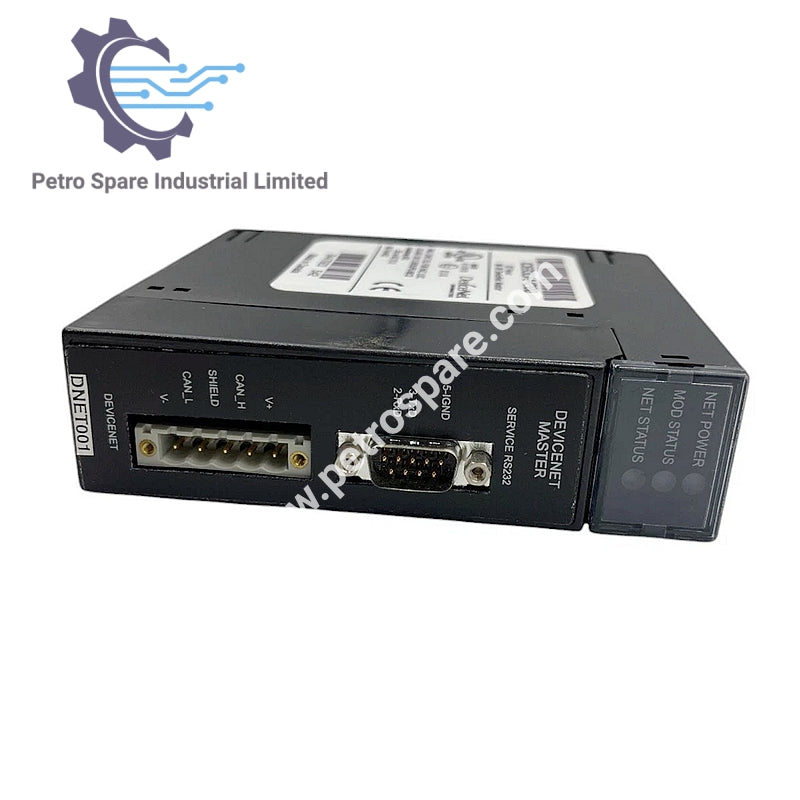

IC693DNM200 é um Módulo Mestre DeviceNet da GE Fanuc para Series 90-30 e PACSystems RX3i.
Compatibilidade de Rede
-
Rede Suportada: DeviceNet
-
Máximo de Escravos: 63
-
Conexões I/O por Escravo: 2
-
Transferência de Dados por Escravo: 255 Bytes de Entrada / 255 Bytes de Saída
-
Transferência Total de Dados para o Mestre: 3972 Bytes de Entrada / 3972 Bytes de Saída
Comunicação
-
Portas: 1 terminal DeviceNet, 1 porta de Serviço
-
Taxas de Baud: 125K, 250K, 500K
-
Modos de Conexão: Poll, Strobe, Cíclico, COS I/O
-
Tempo de Resposta ON/OFF: 0,5 ms máx.
Especificações Elétricas
-
Tensão Nominal: 12–24 VDC, lógica positiva
-
Corrente de Saída: 0,5 A por ponto
-
Queda de Tensão no Estado ON: 0,3 V
-
Corrente de Partida: 5,4 A por 10 ms
-
Consumo de Corrente do Backplane: 450 mA @ 5 VDC típico
Físico e Ambiental
-
Largura do Módulo: Slot único
-
Temperatura de Operação: 0–60°C (32–140°F)
-
Instalação: Qualquer slot da Series 90-30 exceto 0 e 1
