IC693CPU341

Visão Geral

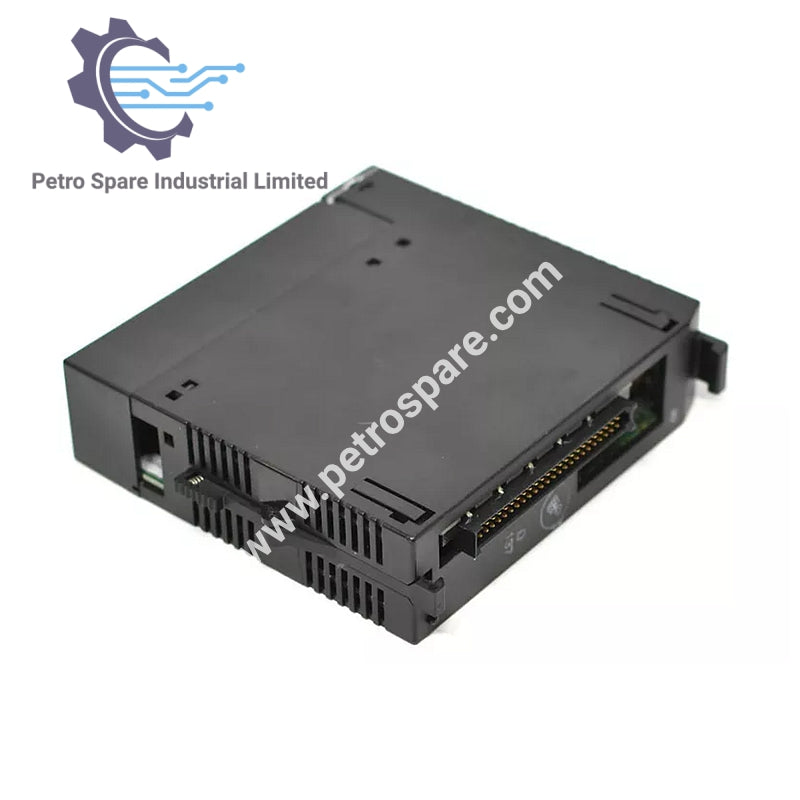

O GE Fanuc IC693CPU341 é um módulo CPU de slot único para o sistema PLC Série 90-30, oferecendo controle de alto desempenho com capacidades versáteis de memória e comunicação.

Informações Gerais

• Tipo de Produto : Módulo CPU

• Número do Modelo : IC693CPU341

• Tipo de Processador : 80C188XL

• Velocidade do Processador : 20 MHz

• Placas Base por Sistema : 5 (1 placa base CPU + 4 expansão/remota)

Memória

• Memória do Programa do Usuário : 80K bytes (máximo)

• Pontos de Entrada Discretos : 512 (%I)

• Pontos de Saída Discretos : 512 (%Q)

• Memória Global : 1280 bits (%G)

• Bobinas Internas : 1024 bits (%M)

• Bobinas Temporárias : 256 bits (%

• Referências de Status do Sistema : 128 bits (%S, %SA, %SB, %SC - 32 bits cada)

• Memória de Registradores : 9999 palavras (%R)

• Entradas Analógicas : 1024 palavras (%AI)

• Saídas Analógicas : 256 palavras (%AQ)

• Registradores do Sistema : 16 palavras (%SR)

Sistema e Comunicação

• Temporizadores/Contadores : >2000

• Registradores de Deslocamento : Sim

• Portas Integradas : 1 (suporta protocolos escravos SNP/SNP-X)

• Comunicação LAN : Suporta módulos opcionais multidrop, Ethernet, FIP, Profibus, GBC, GCM, GCM+

• Relógio com Bateria : Sim

• Interrupções : Sim

Elétrico e Ambiental

• Temperatura de Operação : 0 a 60°C (32 a 140°F)

• Carga Necessária da Fonte de Alimentação : 490 mA da fonte +5 VDC

Recursos Adicionais

• Override : Sim

• Armazenamento de Memória : RAM, com EPROM ou EEPROM opcionais (para versões antigas); Flash suportado a partir da versão de hardware IC693CPU341-J e firmware Release 4.61

• Compatibilidade PCM/CCM : Sim

---
