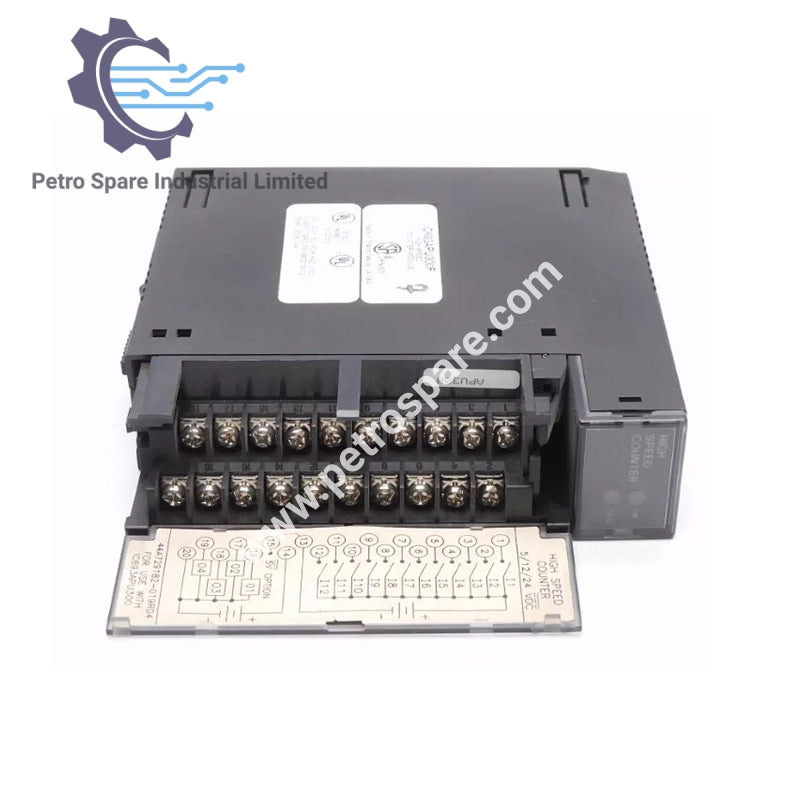

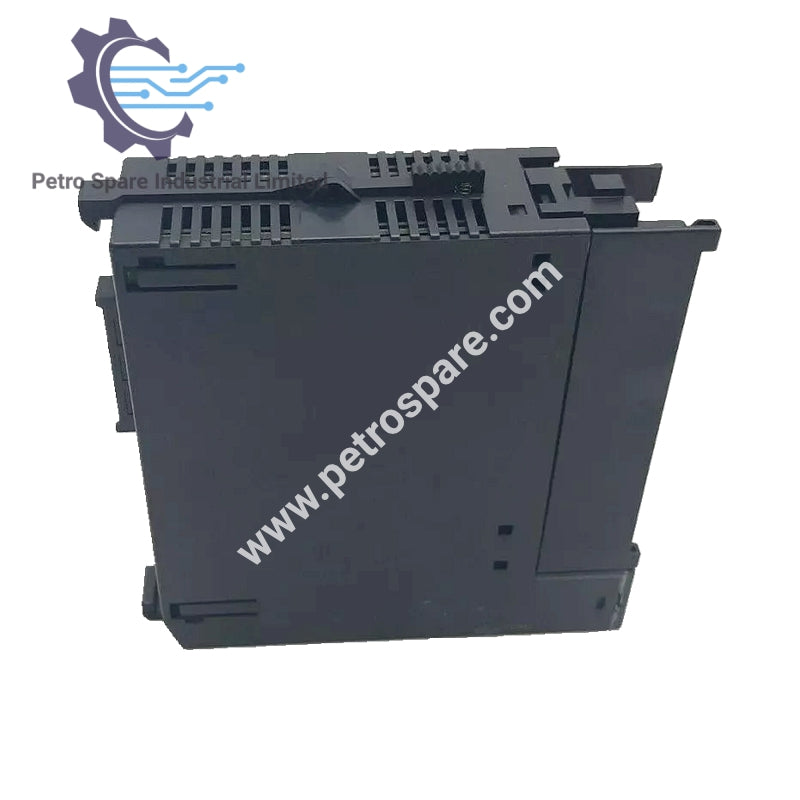

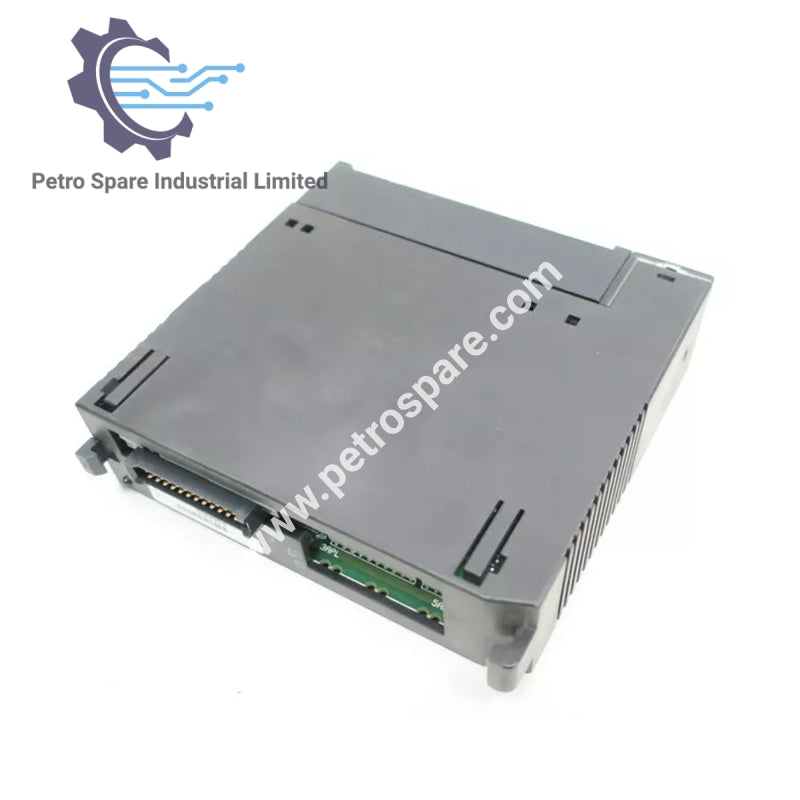

IC693APU300

Visão Geral

• Fabricante : GE Fanuc

• Número da Peça : IC693APU300

• Série : Série 90-30

• Tipo de Produto : Módulo de Contador de Alta Velocidade (HSC)

Entrada e Saída Especificações

• Canais de Entrada : 12 entradas de lógica positiva

• Faixa de Tensão de Entrada : 5 VCC, 10–30 VCC

• Canais de Saída : 4 saídas de lógica positiva

• Classificações de Saída :

  • 10–30 VCC @ 500 mA máximo

  • 4.75–6 VCC @ 20 mA máximo

Desempenho

• Taxa Máxima de Contagem : Até 200 kHz

• Taxa Mínima de Contagem : 20 kHz

• Modos de Contador : Contagem crescente, decrescente, bidirecional, diferencial

• Proteção de Entrada : Proteção contra curto-circuito

Indicadores e Proteção

• Indicadores LED : BOARD OK e CONFIG OK

• Proteção de Saída : Fusível de 3 Amperes para todos os pontos

• Isolamento : 250 Volts CA

Aplicações

• Aplicações Compatíveis : Medição, medidor de fluxo, medição de velocidade, manuseio de materiais, controle de movimento e controle de processo

Potência e Adicional Detalhes

• Consumo de Energia : 250 mA a 5 VCC

• Tensão de Operação : Fornecida pelo backplane

• Faixa de Tensão de Saída : 4.7–40 VCC

• Capacidade de Condução de Carga CMOS : Sim

---
