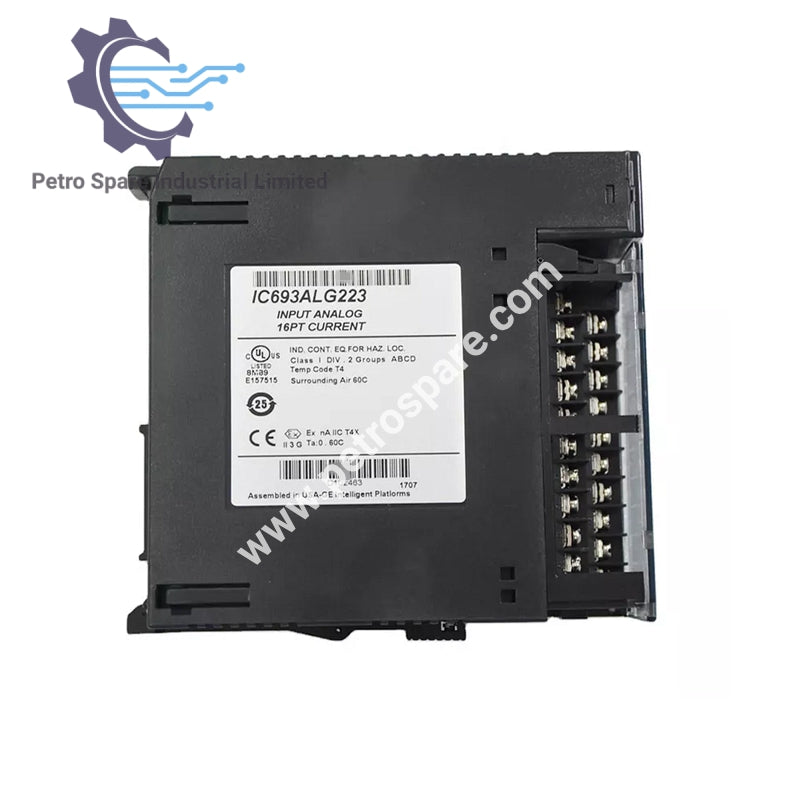

IC693ALG223

Visão Geral

• Número do Modelo: IC693ALG223
• Série: GE Fanuc
• Função: Entrada de Corrente Analógica - 16 Canais

Faixas de Entrada

• 4 a 20 mA
• 0 a 20 mA
• 4 a 20 mA Aprimorado

Desempenho

• Resolução em 4-20 mA: 4 µA/bit
• Resolução em 0-20 mA: 5 µA/bit
• Resolução em 4-20 mA Aprimorado: 5 µA/bit
• Precisão Absoluta: ± 0,25% a 25°C; ± 0,5% na faixa de temperatura
• Linearidade: < 1 LSB (4 a 20 mA); < 1 LSB (0 a 20 mA e 4 a 20 mA Aprimorado)
• Taxa de Atualização: 13 ms (todos os 16 canais)

Especificações Elétricas

• Impedância de Entrada: 250 ohms
• Isolamento: 1500 volts entre o lado de campo e o lado lógico
• Tensão de Modo Comum: 0 volts (canais single-ended)
• Rejeição entre Canais: > 80 dB de DC a 1 kHz
• Faixa de Tensão de Alimentação Externa: 20 a 30 VDC
• Ripple da Alimentação Externa: 10%
• Consumo Interno de Energia:
  • 120 mA (do barramento +5V)
  • 65 mA (da alimentação externa 24 VDC)

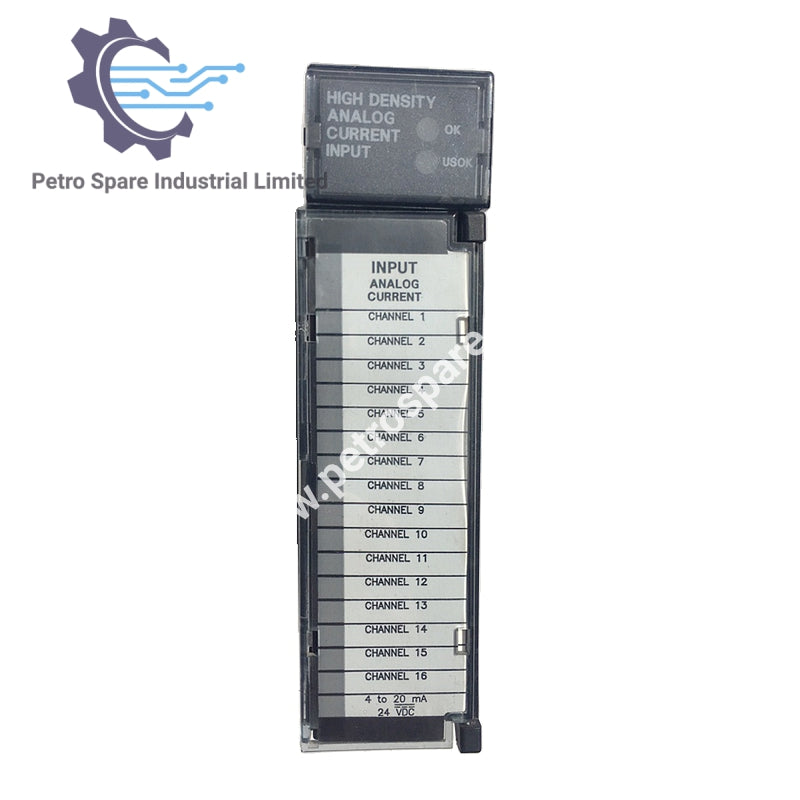

Indicadores

• Indicadores LED:
  • MÓDULO OK: Indica o status do módulo
  • ALIMENTAÇÃO DO USUÁRIO: Mostra o status da alimentação do usuário

Notas de Instalação

• Calibração: Calibrado de fábrica em 4 µA por contagem para a faixa de 4 a 20 mA
• Canais: 1 a 16 selecionáveis, single-ended

---
