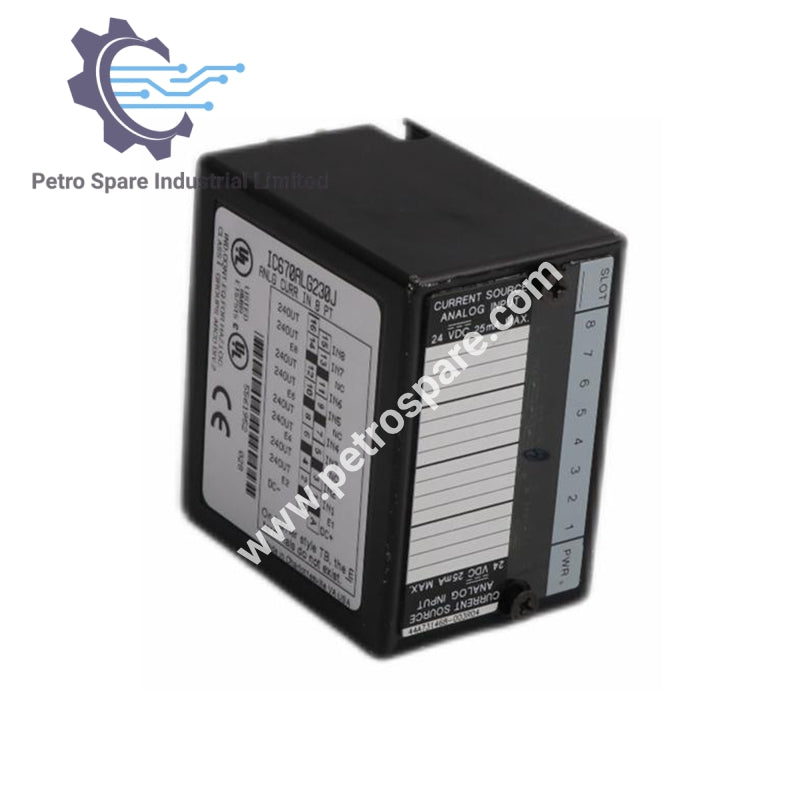

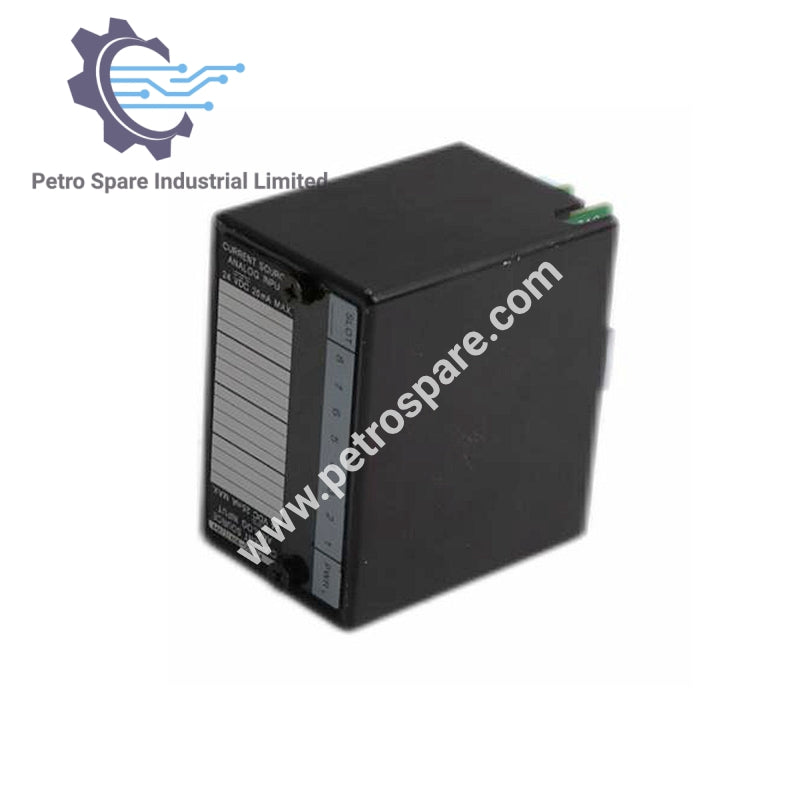

IC670ALG230

Descrição

• Modelo: IC670ALG230

• Marca: GE Fanuc

• Tipo: Módulo de Entrada Analógica de Fonte de Corrente

Informações Gerais

• Faixa de tensão da fonte: 18V mín., 24V típico, 30V máx.

• Corrente de entrada de energia: 50 mA mín. (somente módulo), 210 mA máx. (incluindo loop)

• Consumo de energia BIU: 51 mA máx.

• Isolamento: 1500 VAC por 1 minuto, 250 VAC contínuo

Características de Entrada

• Tipo de entrada: Corrente (faixa de 0,1 mA a 20 mA)

• Entrada máx.: 30 mA

• Indicação de falha por sobrefaixa: 20,000 mA a 20,500 mA

• Detecção de fio aberto (apenas 4–20 mA): 2,0 mA típico

• Impedância de entrada: 249,75 a 250,25 Ohms

Processamento de Sinal

• Resolução digital: 12 bits

• Resolução analógica: 5,0 µA

• Tempo de conversão: 60 µs por canal (clock de 1 MHz)

• Tipo de filtro: RC de 1ª ordem

• Frequência de transição: 160 Hz típico

Desempenho

• Erro máx. a 25°C: ±0,05% da escala completa (0,1 < entrada < 20 mA)

• Não linearidade: ±0,025% da escala completa

• Coeficiente de temp.: ±0,002% do valor/°C típico, ±0,005% máx

---
