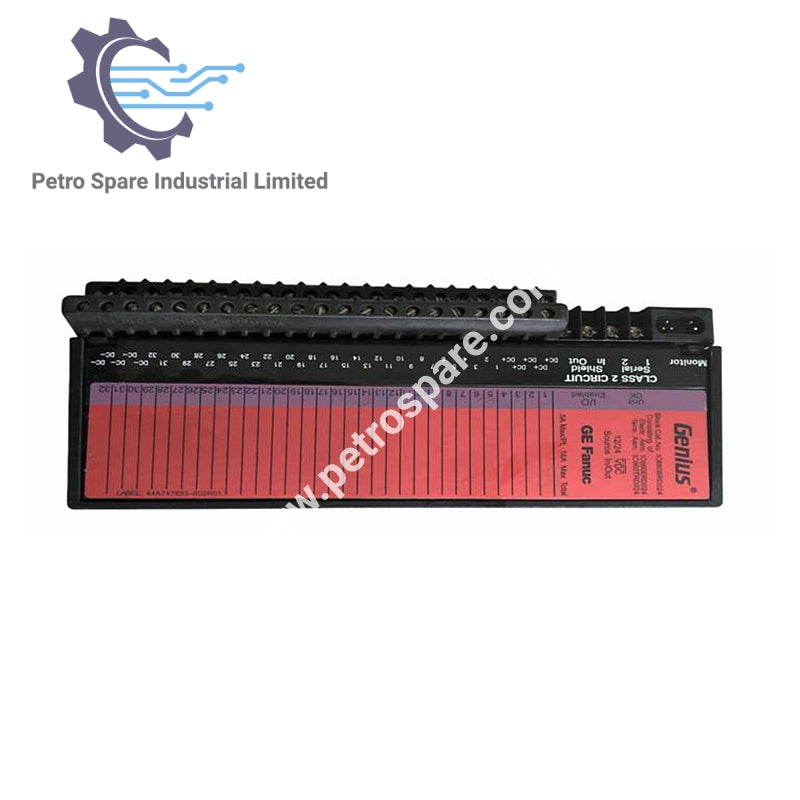

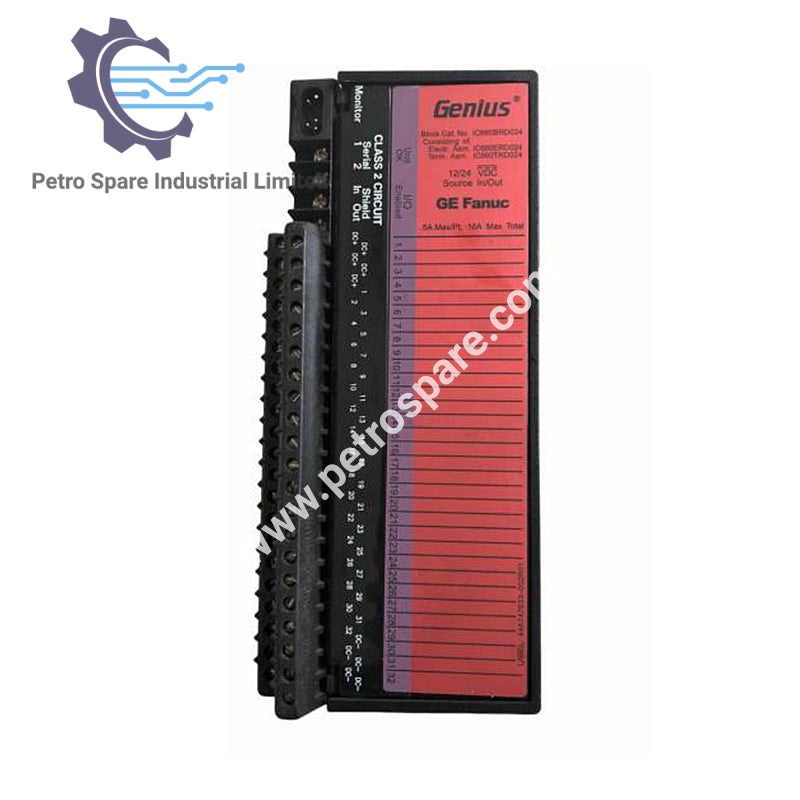

IC660BRD020

Visão Geral

• Modelo: IC660BRD020
• Tipo: Bloco de E/S
• Marca: GE Fanuc
• Série: Genius I/O

Especificações Principais

• Circuitos de Saída: 16
• Tipo de Circuito: Fonte
• Tensão de Operação: 18 a 56 VCC (24 e 48 VCC nominal)
• Ripple Máximo: 10%
• Corrente Máxima: 300 mA
• Dimensões: 8,83 x 3,56 x 4,42 polegadas
• Peso: 1,8 kg
• Isolamento entre Blocos: 1500 V
• Dissipação de Calor: 91,5 W (com 16 saídas consumindo 2 A cada)

Destaques da Funcionalidade

• Configuração do Circuito: 16 circuitos discretos de E/S configuráveis como entrada, entrada tri-estado ou saída
• Tensão de Operação: Suporta sistemas de 24/48 VCC
• Diagnóstico: LEDs para status “Unidade OK”, status “E/S Ativada” e status individual do circuito

Integração de Sistema

• Compatibilidade: Funciona com sensores eletromecânicos e de estado sólido
• Monitor Portátil (HHM): Pode ser configurado usando IC66HHM501 para redundância e alterações na taxa de transmissão

Requisitos de Energia

• Energia DC Típica: 150 mA
• Energia DC Máxima: 300 mA
• Tempo de Queda da Fonte de Energia: 10 ms

---
