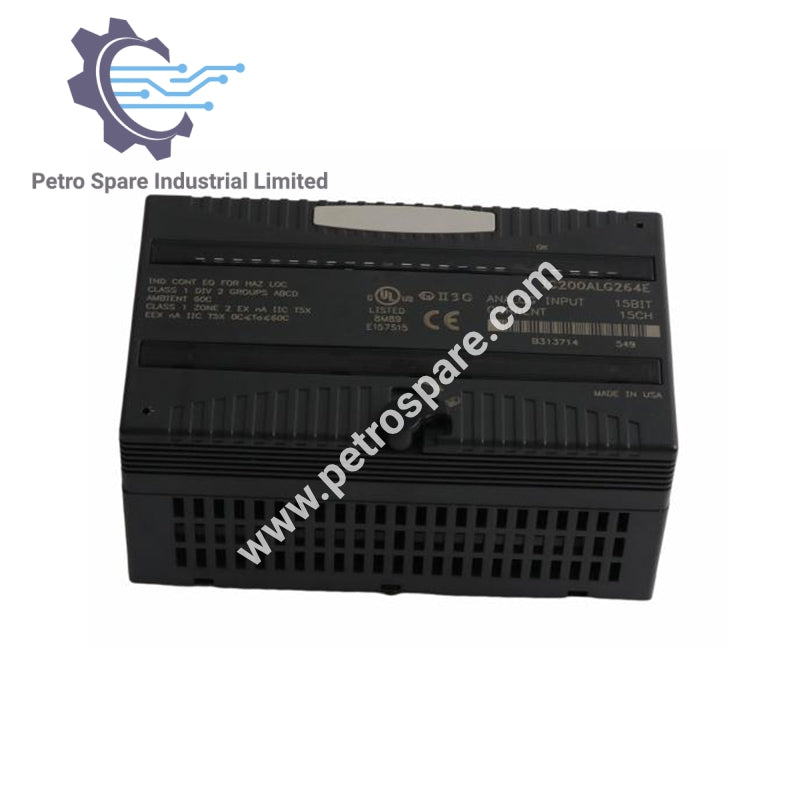

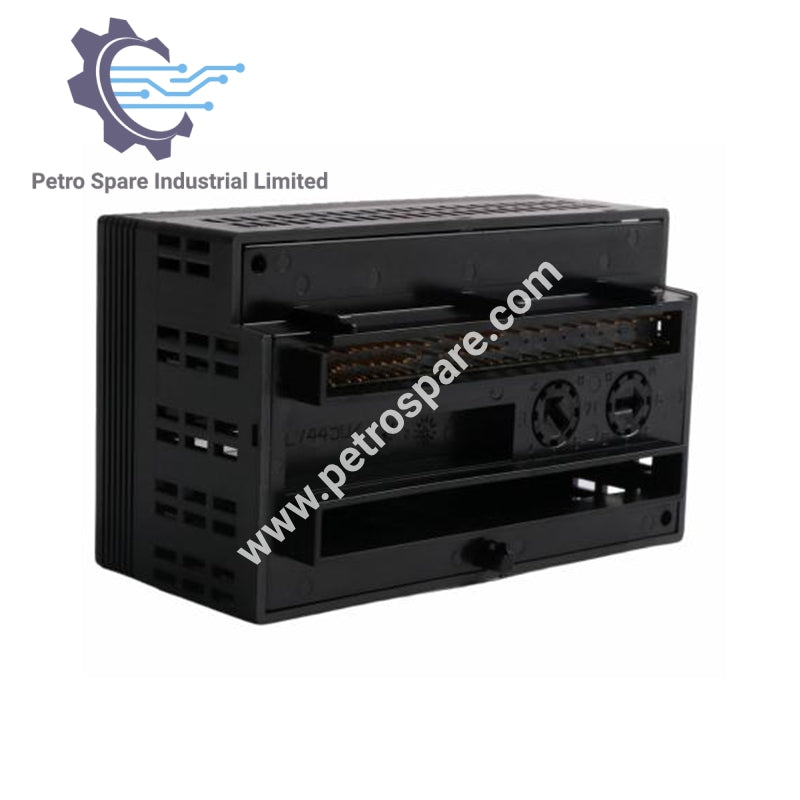

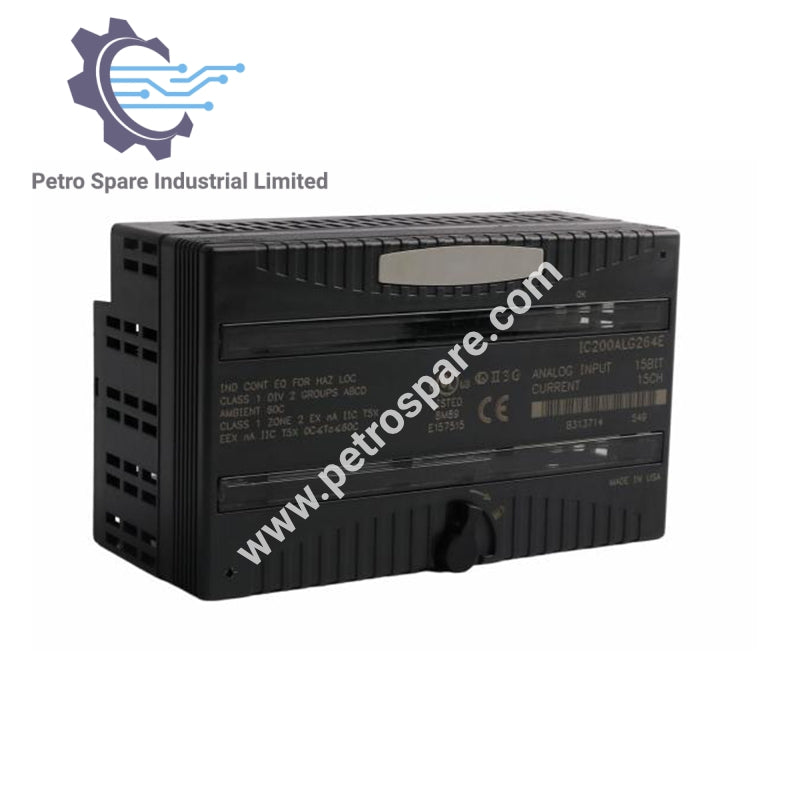

IC200ALG264E

Visão Geral

IC200ALG264E é um Módulo de Entrada Analógica de Corrente de 15 canais projetado para sistemas VersaMax, fornecendo 15 entradas de corrente single-ended com resolução de 15 bits.

Especificações

• Número da Peça: IC200ALG264E

• Série: VersaMax

• Tipo de Produto: Módulo de Entrada Analógica de Corrente

• Canais: 15 single-ended

• Faixa de Corrente: 4-20 mA, 0-20 mA

• Taxa de Atualização: 7,5 ms

• Resposta do Filtro de Entrada: 24 Hz ±20%

• Consumo de Energia: 100 mA da linha +5V

Características

• Configuração de Entrada: 4-20 mA ou 0-20 mA (selecionável por jumper)

• Resolução: 15 bits

• Configurável por Software: Estado padrão ou manter último estado após perda de energia

• Alimentação: Não requer alimentação externa, mas transceptores precisam de alimentação externa

• Indicadores LED: LED verde para energia e funcionalidade de campo

• Isolamento: 250 VAC em serviço contínuo

Dicas de Instalação

• Fiação: Use cabo par trançado blindado para conexões dos canais analógicos

• Aterramento: Aterre o cabo no dispositivo fonte ou módulo I/O

• Configuração do Jumper: Jumper para seleção da faixa de entrada (4-20 mA ou 0-20 mA)

---
