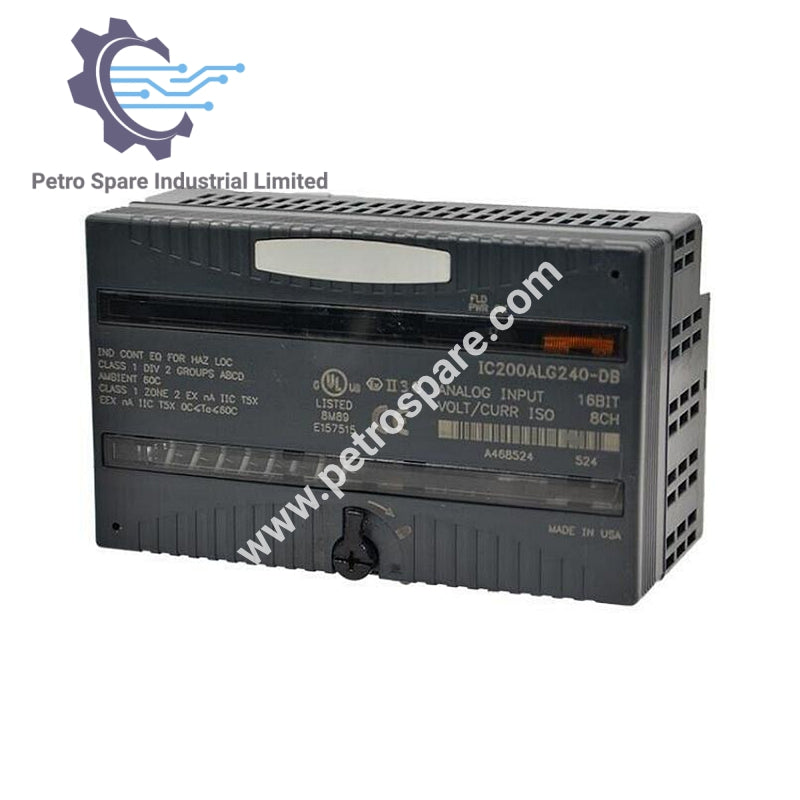

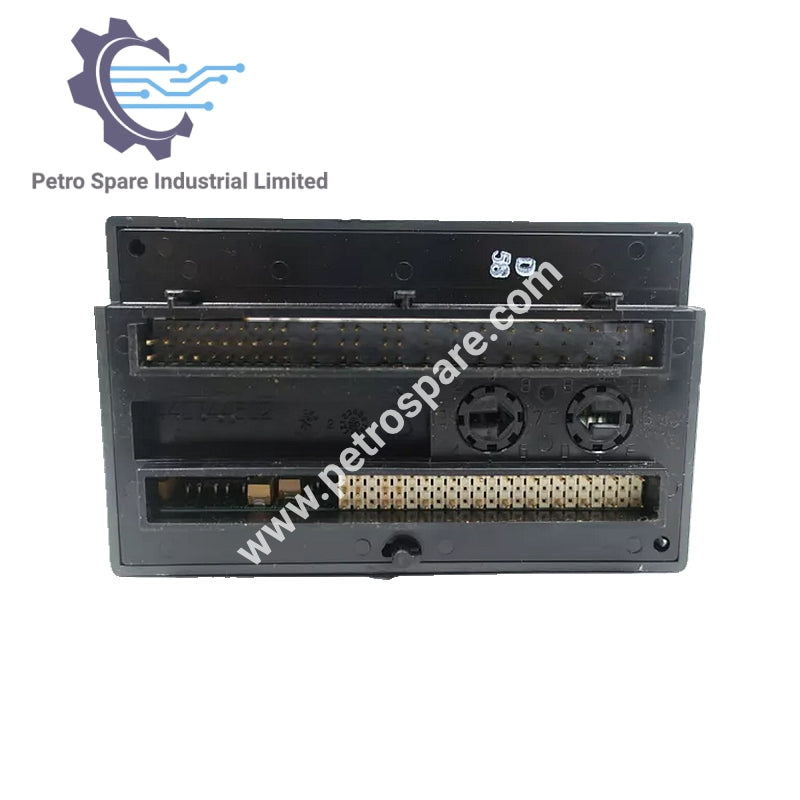

IC200ALG240

Visão Geral

• Modelo: IC200ALG240

• Tipo de Produto: Módulo de Entrada Analógica

• Fabricante: GE Fanuc

• Canais: 8 entradas isoladas

• Resolução: 16 bits

Isolamento

• Entrada do Usuário para Lógica (Óptico): 250VAC contínuo; 1500VAC por 1 minuto

• Isolamento Grupo a Grupo: Não aplicável

• Isolamento Canal a Canal: 250VAC contínuo; 1500VAC por 1 minuto

Alimentação e Indicadores

• Consumo de Corrente do Backplane:

  • Saída de 5V: 15mA máximo

  • Saída de 3,3V: 120mA máximo

• Fonte de Alimentação Externa:

  • Faixa de Tensão: +19,5 a +30VDC (incluindo ripple)

  • Consumo de Corrente: 100mA máximo mais correntes de carga

• Indicadores LED:

  • LED FLD PWR indica a lógica e a alimentação do usuário

  • LED OK indica o status do módulo

Diagnósticos e Características de Entrada

• Diagnósticos:

  • Limite Alto/Baixo, Sobrecarga/Subcarga, Fio Aberto, Perda de Alimentação do Campo, Falha de Memória Não Volátil

• Faixa de Operação de Entrada:

  • Modo de Corrente: +1 a 20mA

  • Modo de Tensão: +/-10VDC

• Precisão: ± 0,1% máximo da escala completa a 25°C

• Coeficiente de Temperatura:

  • Modo de Corrente: 45ppm/°C típico, 90ppm/°C máximo

  • Modo de Tensão: 30ppm/°C típico, 60ppm/°C máximo

Desempenho e Filtros

• Resolução Analógica (1 LSB):

  • Modo de Corrente: 381nA nominal

  • Modo de Tensão: 381µV nominal

• Taxa de Atualização de Dados do Canal:

  • 20ms máx. @ frequência de filtro de 50Hz

  • 16,7ms máx. @ frequência de filtro de 60Hz

• Filtro de Entrada de Campo:

  • Tipo: Digital com entalhes programáveis em 50 ou 60Hz

  • Frequência de Corte de 3dB: 10Hz ± 25%

Faixas de Entrada e Proteção

• Faixas de Entrada de Campo:

  • Modo de Corrente: Aproximadamente 0mA a +25mA

  • Modo de Tensão: Aproximadamente –12,5V a +12,5V

• Entrada Máxima de Campo (Sem Danos):

  • Modo de Corrente: ±35mA contínuo

  • Modo de Tensão: ±17,5V contínuo

• Resistência DC de Entrada de Campo:

  • Modo de Corrente: 150 Ohms

  • Modo de Tensão: 760 kOhms

---
