CC-PDOB01 51405043-175

Visão Geral

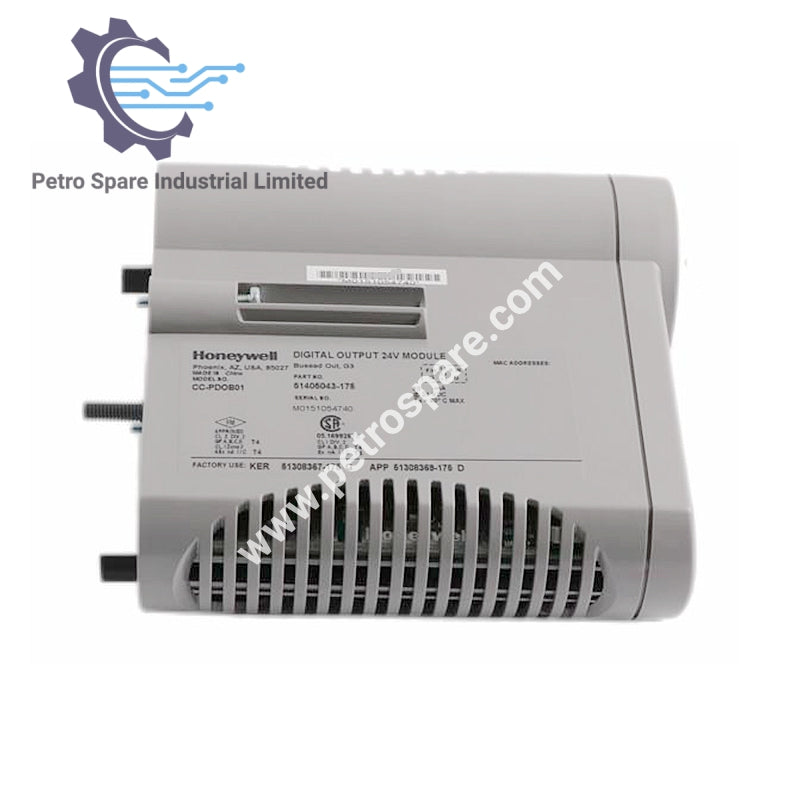

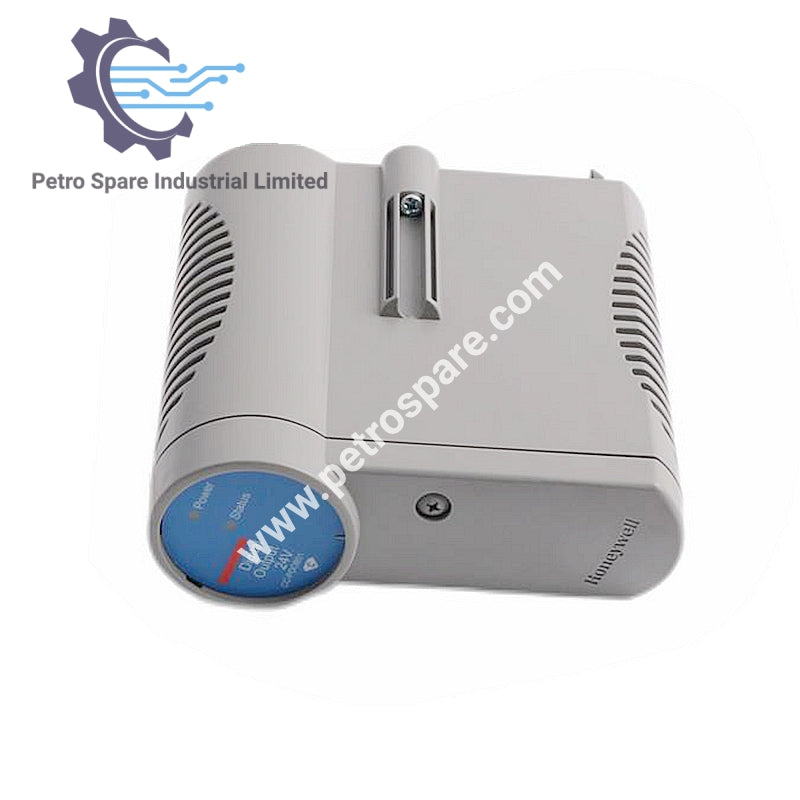

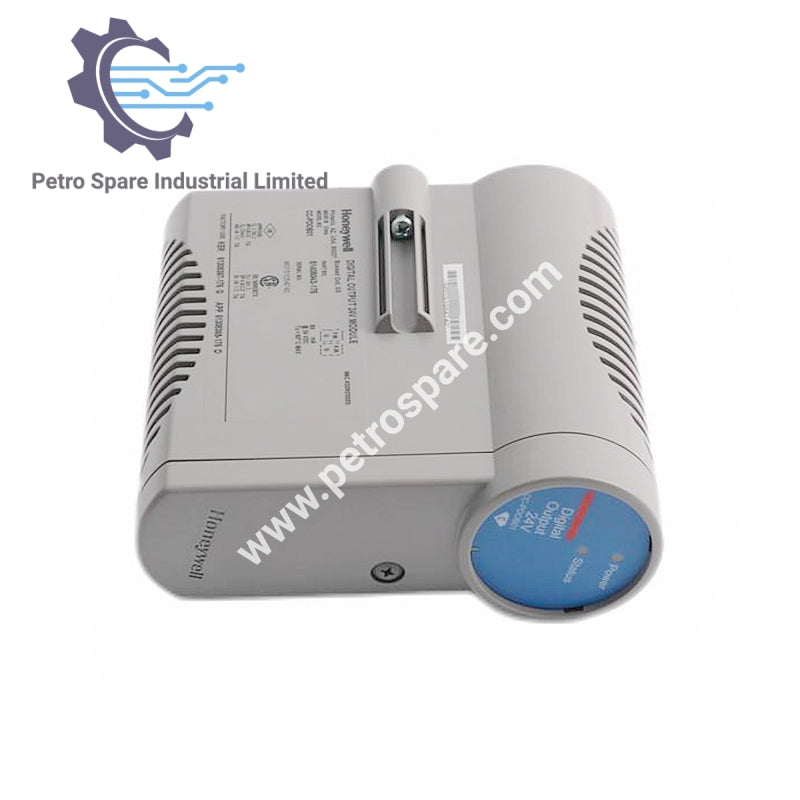

O CC-PDOB01 51405043-175 é um módulo de saída digital que oferece 32 canais com saída em barramento 24VDC, projetado para sistemas de controle industrial com recursos como suporte à redundância, proteção contra curto-circuito e isolamento galvânico.

Características

• Diagnósticos internos extensivos para garantir a integridade dos dados
• Redundância opcional
• Suporte a saída direta/reversa
• Comportamentos em estado seguro (FAILOPT)
• Proteção contra curto-circuito "sem fusível"
• Saída travada, pulsada ou modulada em largura de pulso (por canal)
• Isolamento galvânico

Especificações Elétricas

• Canais de Saída: 32
• Tipo de Saída: Fonte
• Tensão de Carga: 15 a 30 VDC Máximo
• Tensão no Estado Ligado: 24 V (típ), corrente de carga @ 0,5A
• Tensão no Estado Desligado: 0V VDC (máx), 3,3VDC (máx) em condição de carga zero
• Corrente de Fuga no Estado Desligado: 5,0 µA (máx)
• Tempo de Ligação/Desligamento: 10 ms (máx)
• Intervalo (0 atual) de Saída para Campo na Comutação: Nenhum (0 ms) (aplica-se apenas à Redundância)

---
