2MLR-CPUH/F

Visão Geral

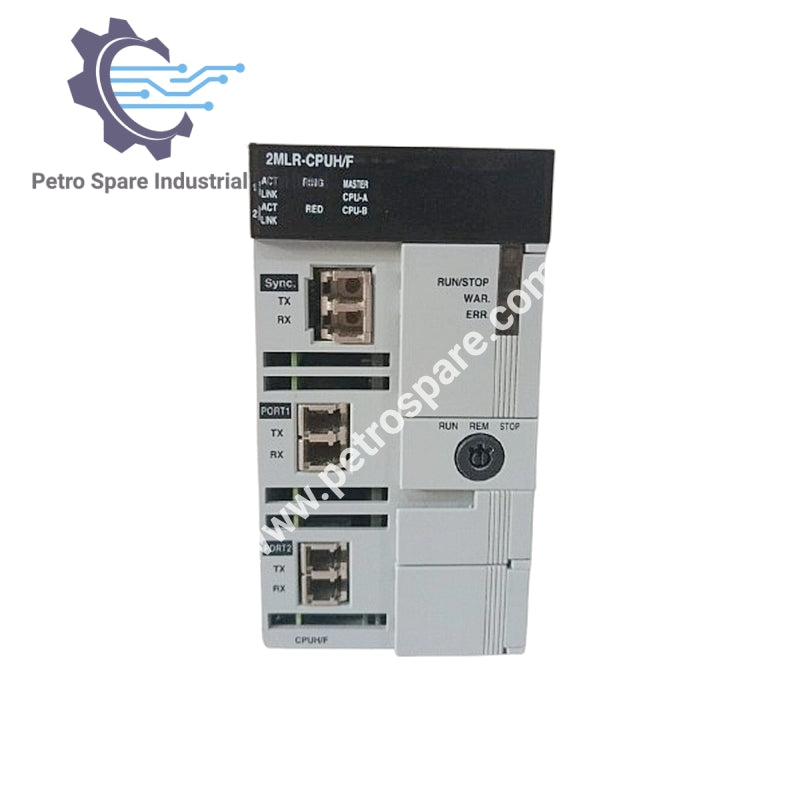

O Honeywell 2MLR-CPUH/F é um módulo CPU de controlador lógico programável (PLC) MasterLogic projetado para aplicações de controle não redundantes.

Programação e Execução

• Program Execution Methods: Cyclic scan, time-driven interrupts, internal memory interrupts

• I/O Control Methods: Scan synchronous batch processing (refresh method), direct I/O by program instruction

• Program Languages: Ladder Diagram, Sequential Function Chart, Structured Text, Instruction List (view only)

• Número de Instruções:

• Operador: 18

• Funções básicas: 130 + operações com números reais

• Blocos de função básicos: 41

• Blocos de função dedicados: Comunicação (P2P)

Velocidade de Processamento (Instrução Básica)

• LD: 0,042 µs/passo

• MOV: 0,126 µs/passo

• Operações com Números Reais:

• Adição/Subtração (±): 0,602 µs (simples), 1,078 µs (dupla)

• Divisão (÷): 1,134 µs (simples), 2,66 µs (dupla)

• Multiplicação (x): 1,106 µs (simples), 2,394 µs (dupla)

Memória e E/S

• Capacidade de Memória do Programa: 10 MB

• Número Máximo de Bases de E/S: 31

• Número Máximo de Slots: 372

• E/S Base Máxima:

• Usando módulo DI/DO de 64 canais: 23.808 pontos

• Usando módulo DI/DO de 32 canais: 11.904 pontos

• Distância Máxima de Extensão de E/S:

• 100 m (Cabo UTP)

• 2 km (Cabo de fibra óptica)

• Capacidade de Rede/E/S Remota: 128.000 usando módulos Smart I/O

---
