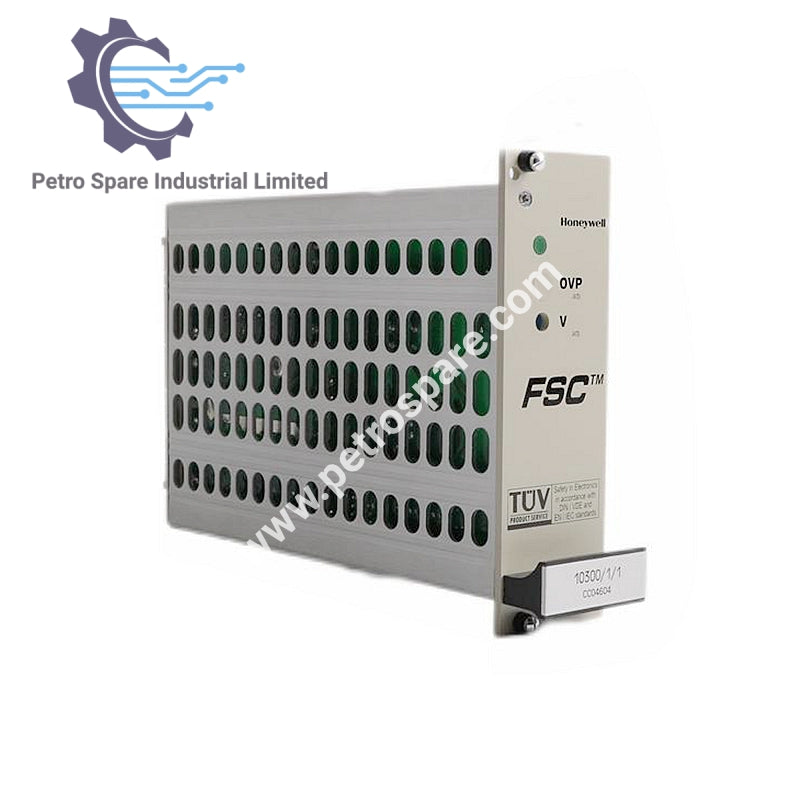

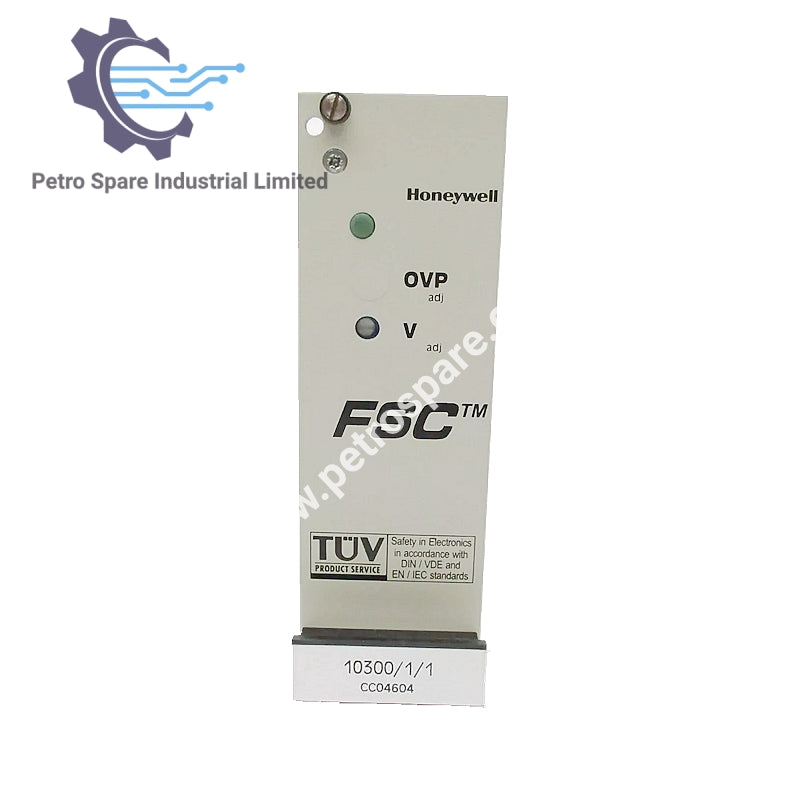

10300/1/1

Informações Gerais

• Número do tipo: 10300/1/1

• Aprovações: CE, TÜV, UL

• Versões de software: Todas

• Requisitos de espaço: 8 TE, 3 HE (= 8 HP, 3U)

Requisitos de Energia

• Corrente: < 3.9 A em 24 Vcc

• Tensão: 24 Vcc (–15%...+30%)

• Corrente de surto: < 18 A

Ambiente

• Temperatura ambiente: 0°C a 60°C (32°F a 140°F)


Especificações de Saída

• Tensão de saída: 5 Vcc com proteção contra sobretensão

• Conteúdo de ripple: < 40 mV p-p (em carga total)

• Corrente de saída:
  12 A de 0°C a 45°C (32°F a 113°F)
  8 A de 0°C a 60°C (32°F a 140°F)

• Tempo de retenção: ≥ 0 ms

• Configuração da tensão de saída (V adj): 5,00 Vcc medidos nas conexões do barramento do sistema

• Proteção contra sobretensão (OVP adj): 5,75 Vcc

• Eficiência: ≥ 70%

---
