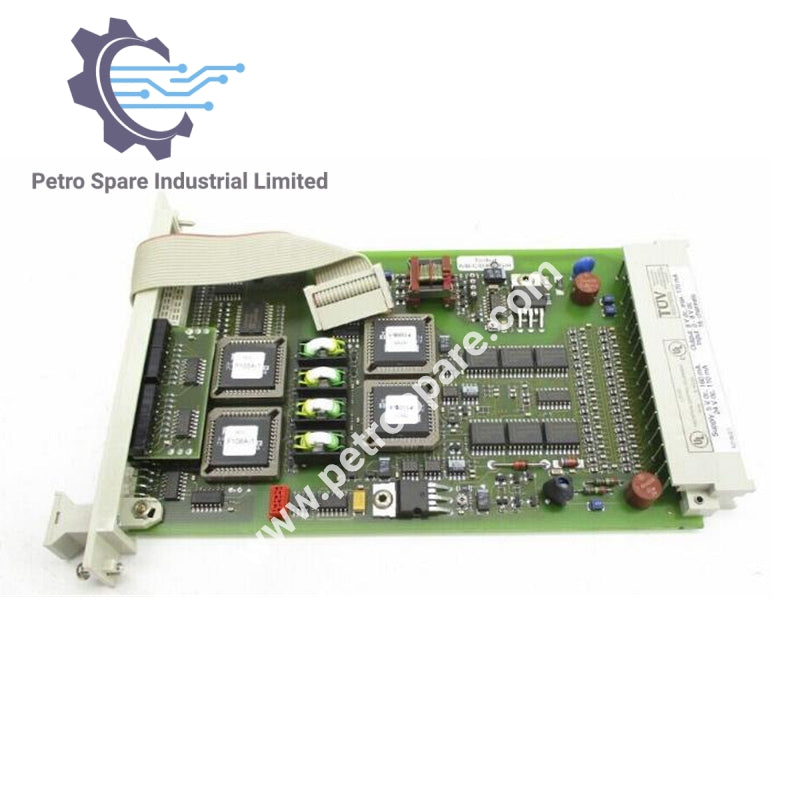

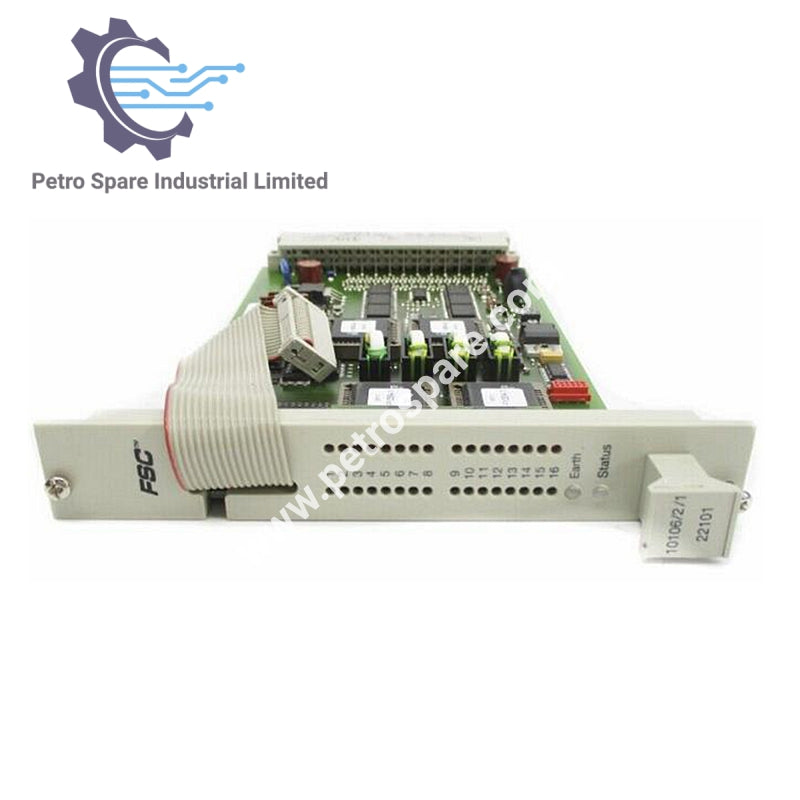

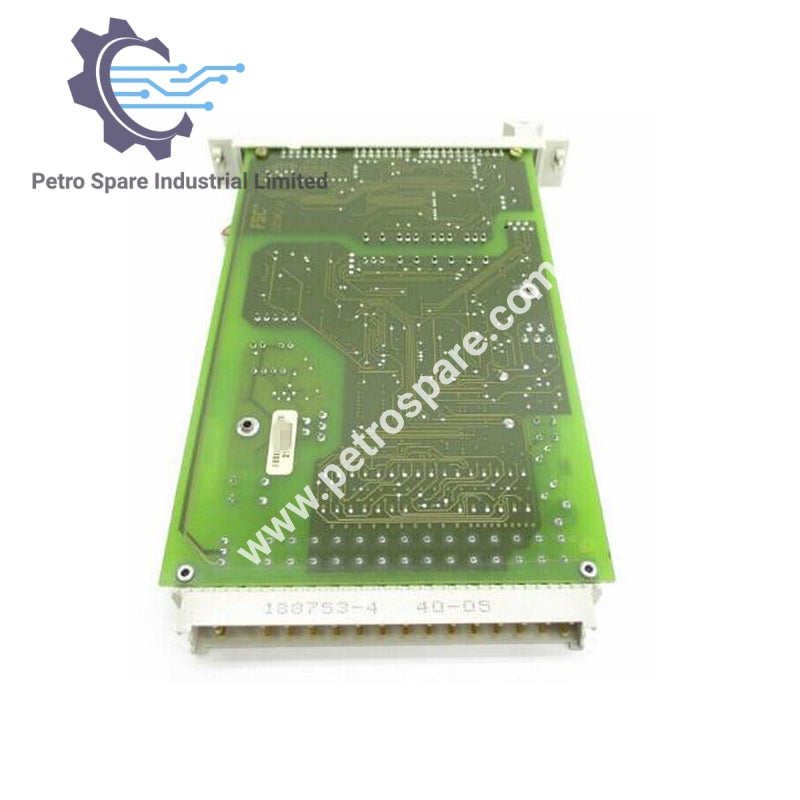

10106/2/1

Visão Geral

• Modelo: 10106/2/1

• Tipo: Módulo de Entrada Digital Monitorado em Linha Fail-Safe

• Marca: Honeywell

• Aplicação: Entrada digital com monitoramento de falha à terra, 16 canais

Especificações Elétricas

• Requisitos de Energia:

• 5 Vcc, 160 mA

• 24 Vcc, 110 mA

• Resistência de Entrada: Tipicamente 0,5 MΩ (–40V < U < 40V)

• Corrente de Teste: Tipicamente 0,5 mA

• Tensão de Saída: Tipicamente 0,5 Vcc

• Tensão de Falha de Campo: Máx. 250 Vac

Detalhes da Entrada

• Número de Canais de Entrada: 16

• Tipo de Entrada: De acordo com DIN 19234 (NAMUR)

• Nível de Comutação: 1,4 a 1,9 mA

• His terese: 0,2 mA ± 0,05 mA

• Resistência do Fio de Campo: Máx. 50 Ω

• Alimentação do Loop de 8 V:

• Tensão de Saída: 7,9 a 8,7 V

• Corrente de Saída: 170 mA (à prova de curto-circuito)

Recursos de segurança

• Monitor de Conexão à Terra: 1

• Classe de Segurança: AK1-6

Certificações

• Aprovações: CE, UL, TÜV, FM

Software

• Versão Mínima: ≥ 510

Dimensões Físicas

• Requisitos de Espaço: 4 TE, 3 HE (4 HP, 3U)

---
