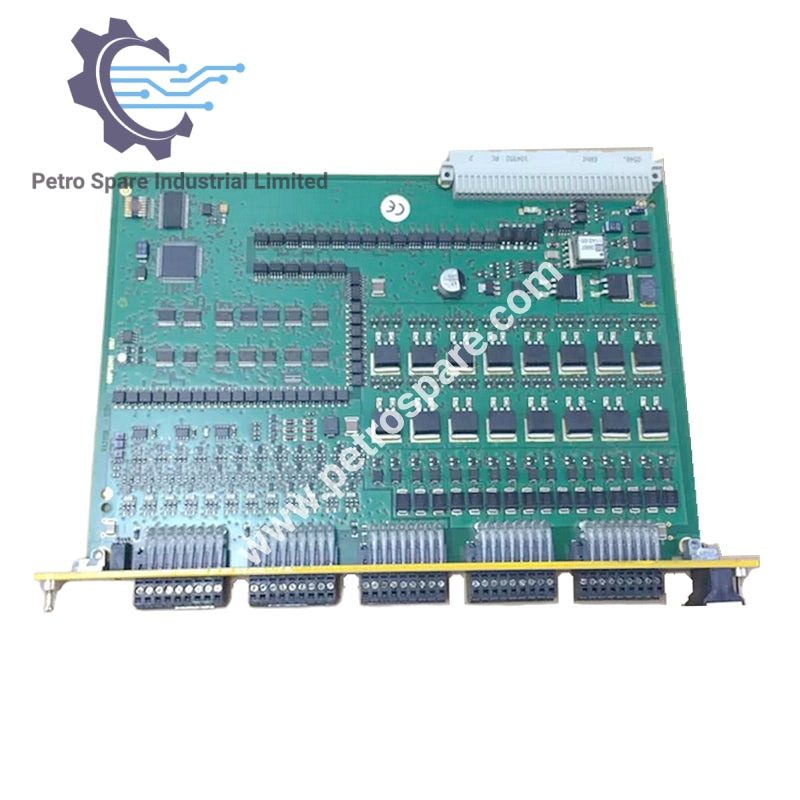

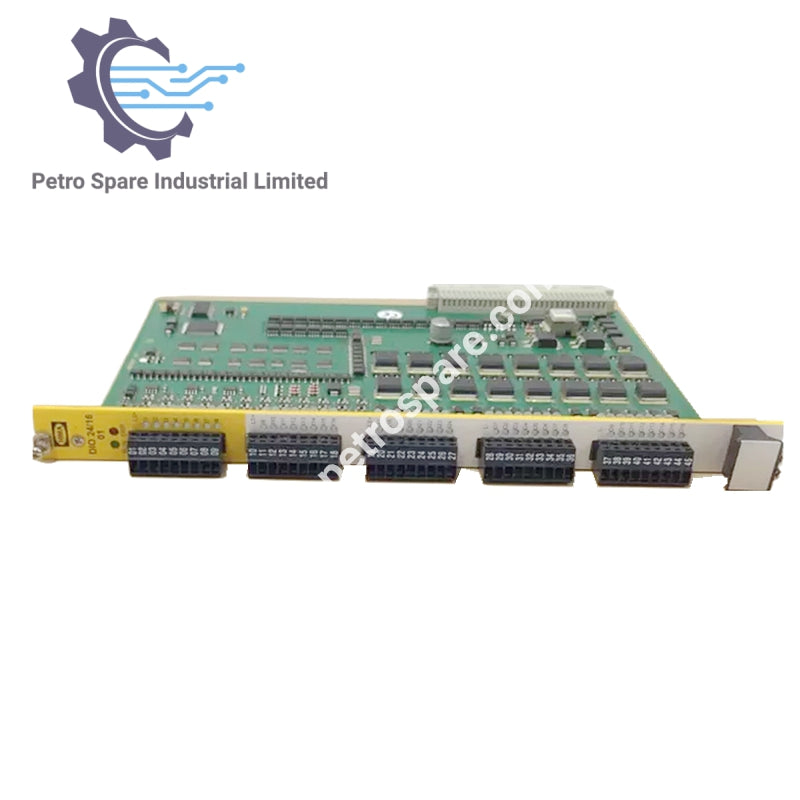

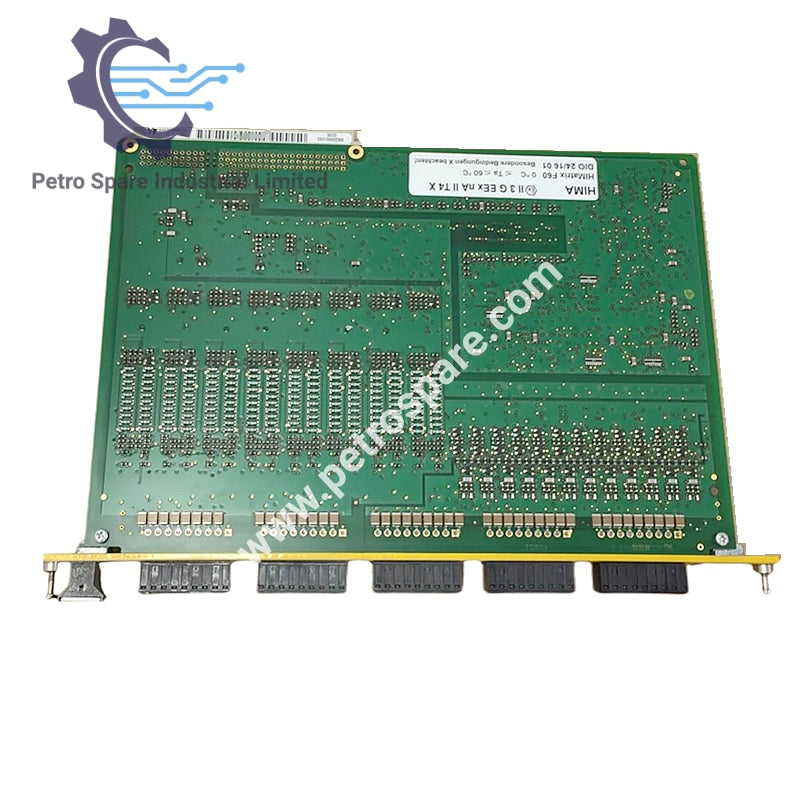

F60 DIO 24/16 01

Visão Geral

O HIMatrix F60 DIO 24/16 01 é um controlador relacionado à segurança projetado para gerenciar entradas e saídas digitais com alta confiabilidade em sistemas de segurança industrial, oferecendo canais de E/S galvanicamente isolados e desempenho robusto.

Elétrico & Ambiental

• Tensão de Operação: 24 VCC, -15% a +20%
• Dados de Operação: 24 VCC / 380 mA, 3,3 VCC / 150 mA
• Temperatura Ambiente: 0°C a +60°C
• Temperatura de Armazenamento: -40°C a +85°C
• Requisito de Espaço: 6 RU, 4 HP
• Peso: 260 g

Entradas Digitais

• Número de Entradas: 24, galvanicamente isoladas
• Tensão de Entrada:
  • Nível Alto: 10...30 V
  • Nível Baixo: máx. 5 V
• Corrente de Entrada:
  • Nível Alto: 2 mA a 10 V, 5 mA a 24 V
  • Nível Baixo: 1 mA a 5 V
• Ponto de Comutação: típ. 7,5 V
• Alimentação: 3 x 20 V / 100 mA (a 24 V), à prova de curto-circuito

Saídas Digitais

• Número de Saídas: 16, galvanicamente isoladas
• Tensão de Saída: 18,4...26,8 VCC
• Queda de Tensão Interna: máx. 2 V a 2 A
• Corrente de Saída (a 30°C):
  • 2 A por canal, máx. 8 A por módulo
  • Permanentemente à prova de curto-circuito
• Carga Mínima: 2 mA por canal
• Corrente de Fuga (Nível Baixo): máx. 1 mA a 2 V

---
