F 6215

Visão Geral do Produto

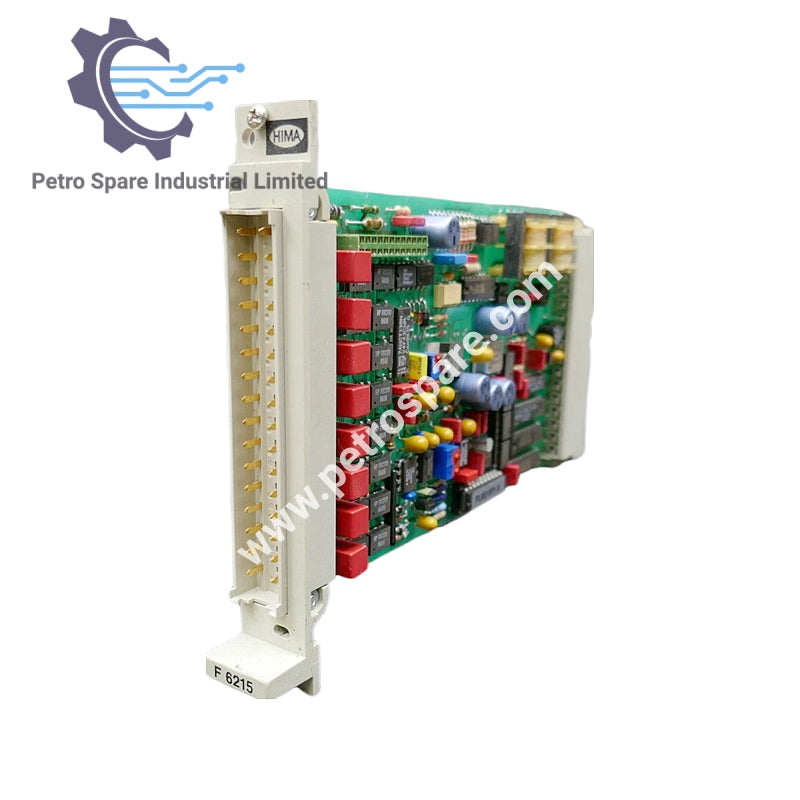

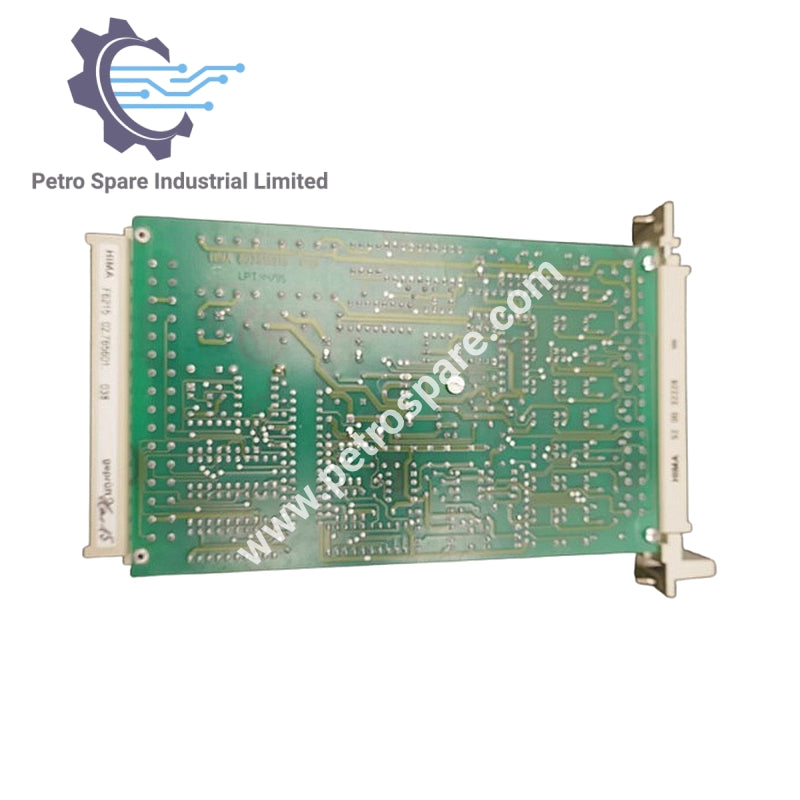

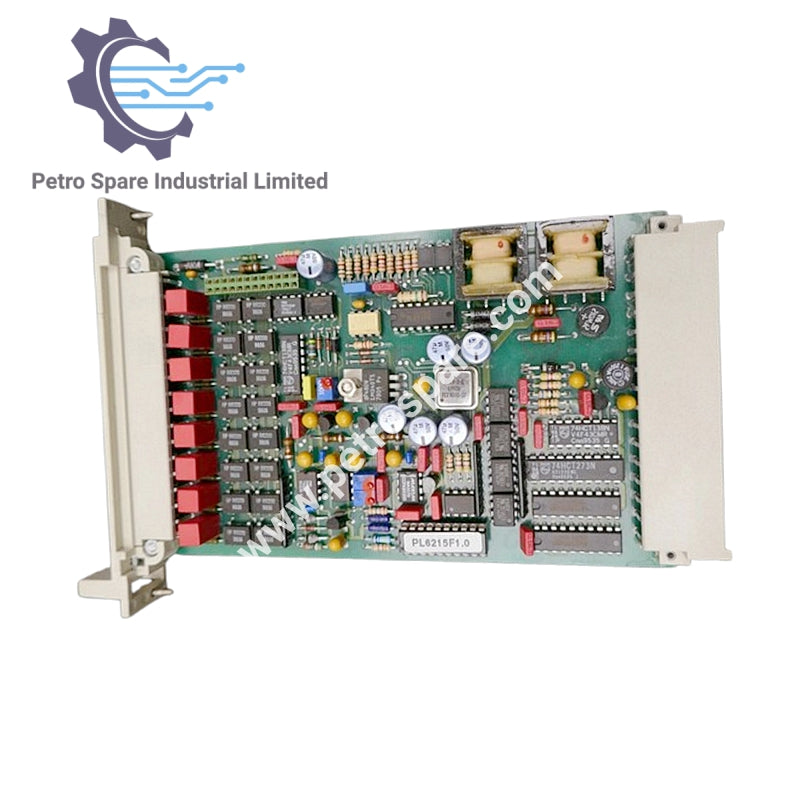

F 6215 é um Módulo de Entrada Analógica de 8 canais da HIMA com resolução de 12 bits, suportando entradas de tensão, corrente e Pt100 com segurança e isolamento galvânico.

Especificações de Entrada

• Entradas de tensão: 0…1/5/10 V, 0…1.06 V máx (≈6% de overflow)

• Entradas de corrente: 0/4…20 mA

• Entradas Pt100: Ik 2.5 mA

• Resistência de entrada: ≥1 MΩ

• Shunt: 50 Ω, 0.05%, 0.125 W

• Constante de tempo: Filtro de entrada de 2.2 ms

• Tempo de conversão: 4 ms para 8 canais

Precisão e Segurança

• Erro básico: 0.1% a 25 °C

• Erro operacional: 0.3% a 0…+60 °C

• Resistência elétrica: 200 V contra Analog GND

• Coeficiente de temperatura da entrada de corrente: <10 ppm/K

Especificações Físicas e de Energia

• Requisito de espaço: 4 TE

• Dados operacionais: 5 V DC / 100 mA, 24 V DC / 140 mA

---
