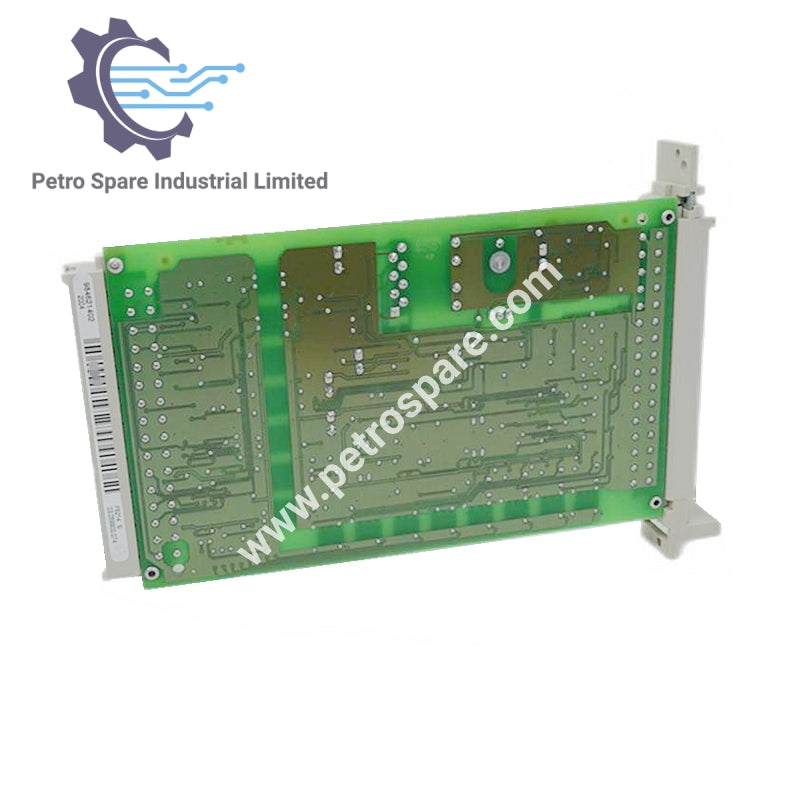

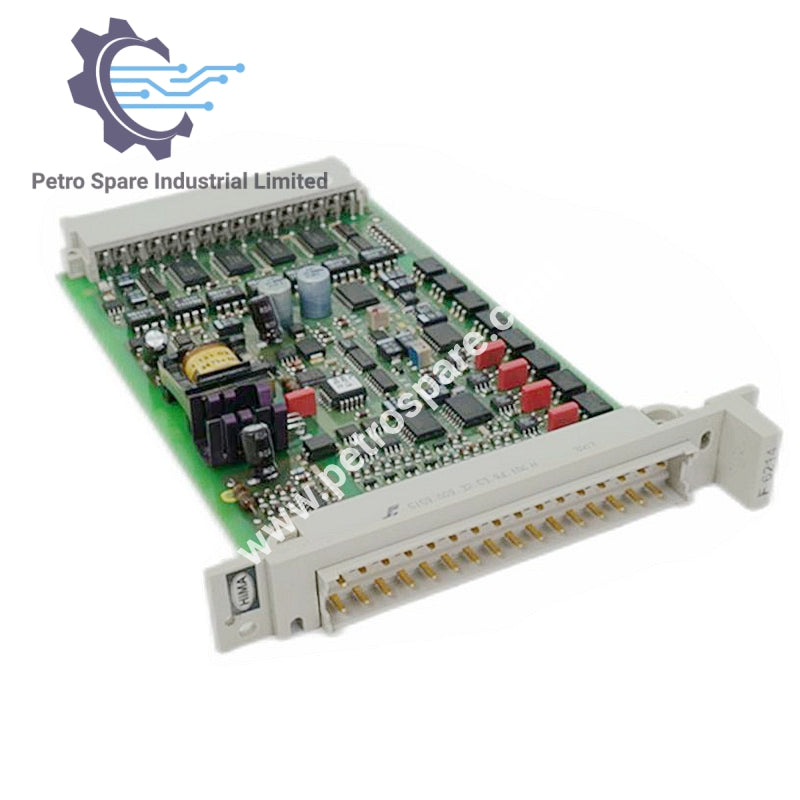

F 6214

Visão Geral

O HIMA F 6214 é um módulo de entrada analógica de 4 canais projetado para aplicações relacionadas à segurança, suportando transmissores de dois fios e fornecendo processamento de sinal de alta resolução com isolamento de segurança.

Especificações

• Tensão de Entrada: 0...1/5/10 V
• Entrada de Corrente: 0...20 mA
• Resolução: 12 bits
• Classe de Requisito: AK 1...6

Características

• Alimentação do Transmissor: 25 V...20 V, 0...22 mA
• Corrente de Curto-Circuito: 25 mA
• Impedância de Carga: Máx. 900 Ohms
• Resistência Elétrica: 250 V contra GND

Desempenho

• Tempo de Varredura: Máx. 100 ms para 4 canais
• Erro Básico: 0,2% a 25°C
• Erro Operacional: 0,3% a 0...+60°C

Dados Operacionais

• 5 V DC: 150 mA
• 24 V DC: 250 mA

Detalhes Físicos

• Requisito de Espaço: 4 TE
• Resistência de Entrada: 1 MOhm
• Constante de Tempo do Filtro de Entrada: Aproximadamente 10 ms

---
