Descrição

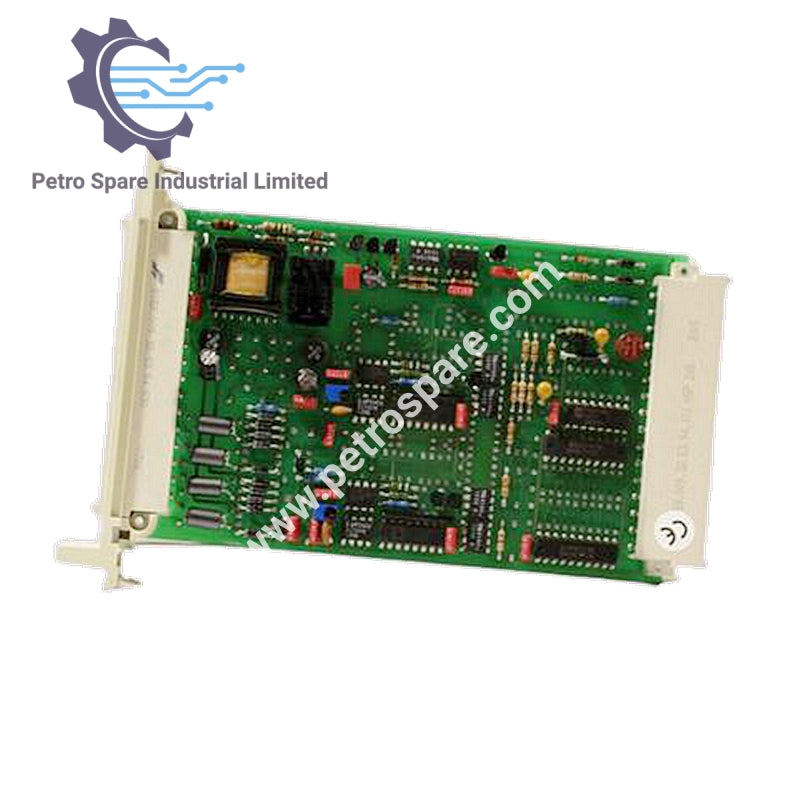

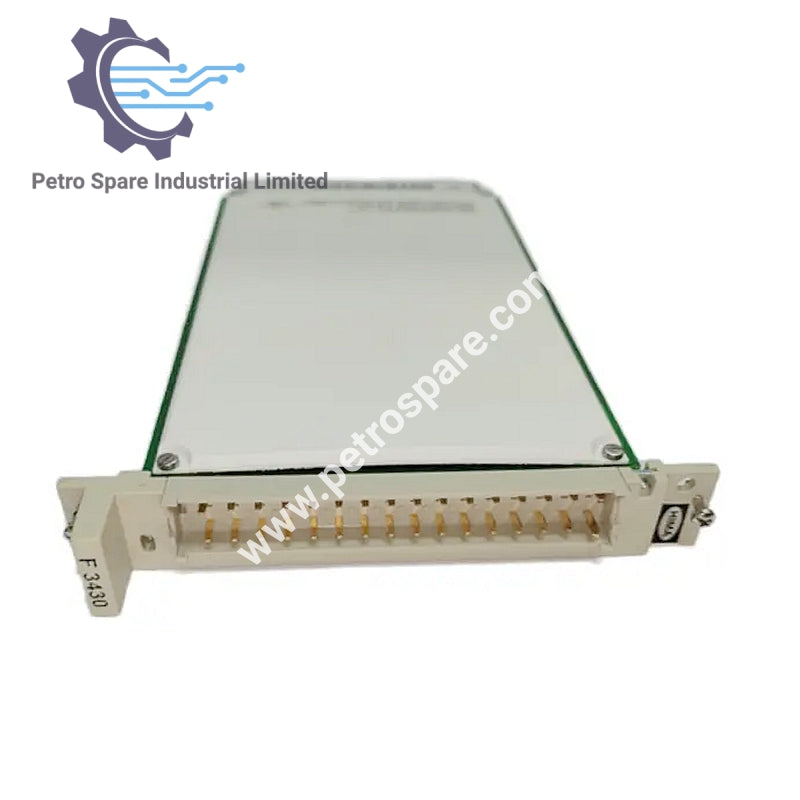

O HIMA F 3430 é um módulo de relé 4 vezes com desligamento de segurança integrado e isolamento, projetado para comutação confiável em sistemas de automação relacionados à segurança.
Especificações Elétricas
-
Tensão de Comutação: ≥5 V, ≤250 V CA / ≤110 V CC
-
Corrente de Comutação: 10 mA ≤ I ≤ 4 A
-
Capacidade de Comutação (CA): Máx. 500 VA, cos ϕ > 0,5
-
Capacidade de Comutação (CC):
• Até 30 V CC: 120 W
• Até 70 V CC: 50 W
• Até 110 V CC: 30 W
Características de Desempenho
-
Tempo de Comutação: Aproximadamente 8 ms
-
Tempo de Reset: Aproximadamente 6 ms
-
Tempo de Rebate: Aproximadamente 1 ms
-
Vida Mecânica: ≥30 × 10⁶ operações
-
Vida Elétrica: ≥2,5 × 10⁵ operações (carga resistiva)
Design e Energia
-
Tipo de Saída: Contatos de relé NA, liga de prata (banhado a ouro)
-
Indicador de Status: Saída LED de estado sólido (coletor aberto)
-
Classe de Requisito: AK 1–6
-
Fonte de Alimentação: 5 V CC (<100 mA), 24 V CC (<120 mA)
-
Requisito de Espaço: 4 TE
