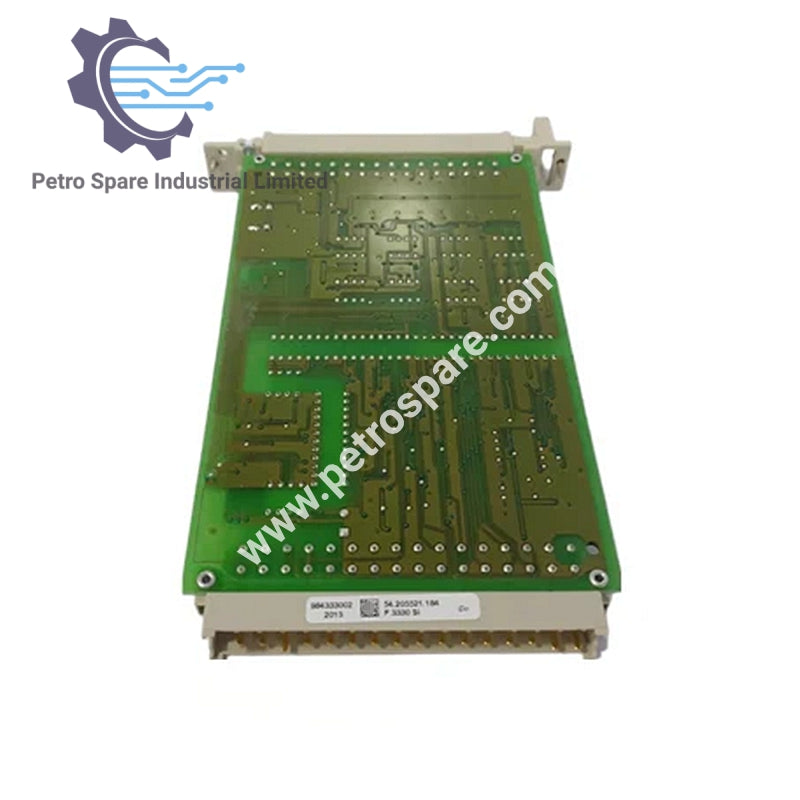

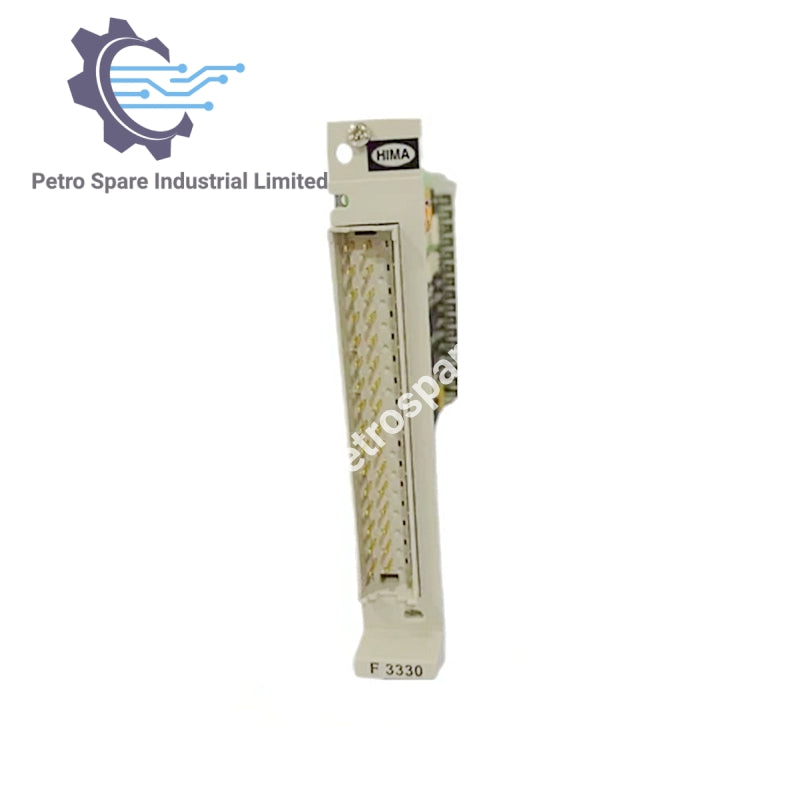

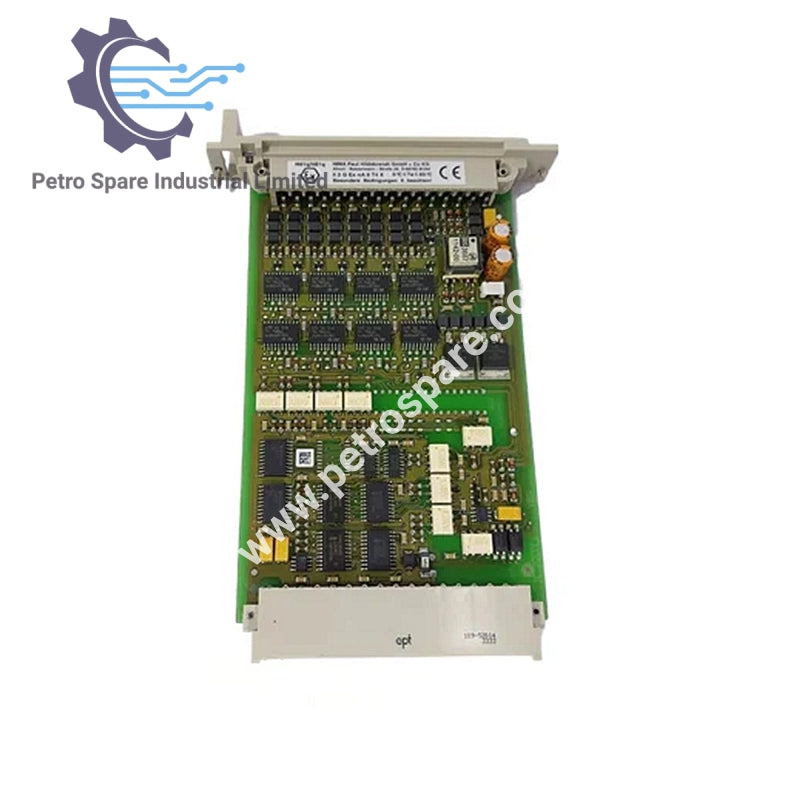

F 3330

Visão Geral

• Modelo: F 3330
• Marca: HIMA
• Tipo: Módulo de Saída de 8 Vias
• Aplicação: Projetado para tarefas relacionadas à segurança, compatível com cargas resistivas ou indutivas de até 500 mA, e conexões de lâmpadas de até 4 W.

Desempenho de Saída

• Capacidade de Carga: 500 mA, à prova de curto-circuito
• Queda de Tensão: Máx. 2 V a 500 mA
• Resistência da Linha: Máx. 11 Ω (entrada e saída)
• Corrente de Curto-Circuito: 0,75–1,5 A
• Corrente de Fuga: Máx. 350 µA
• Tensão de Reset: Máx. 1,5 V
• Duração do Sinal de Teste: Máx. 200 µs

Requisitos de Energia e Espaço

• Tensão (5 V DC): 110 mA
• Tensão (24 V DC): 180 mA (carga adicional)
• Requisito de Espaço: 4 TE

Segurança e Confiabilidade

• Norma de Segurança: Atende às classes de requisitos AK 1–6
• Recursos de Segurança: Desligamento de segurança integrado, isolamento seguro e nenhum sinal de saída em caso de falha no fornecimento L-.

---
