F 3237

Visão Geral

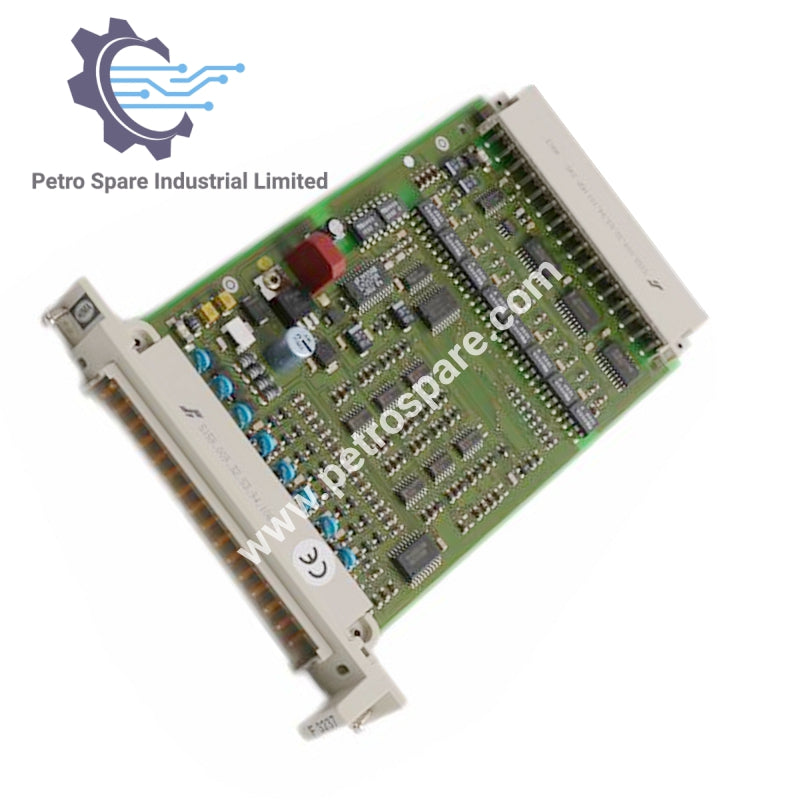

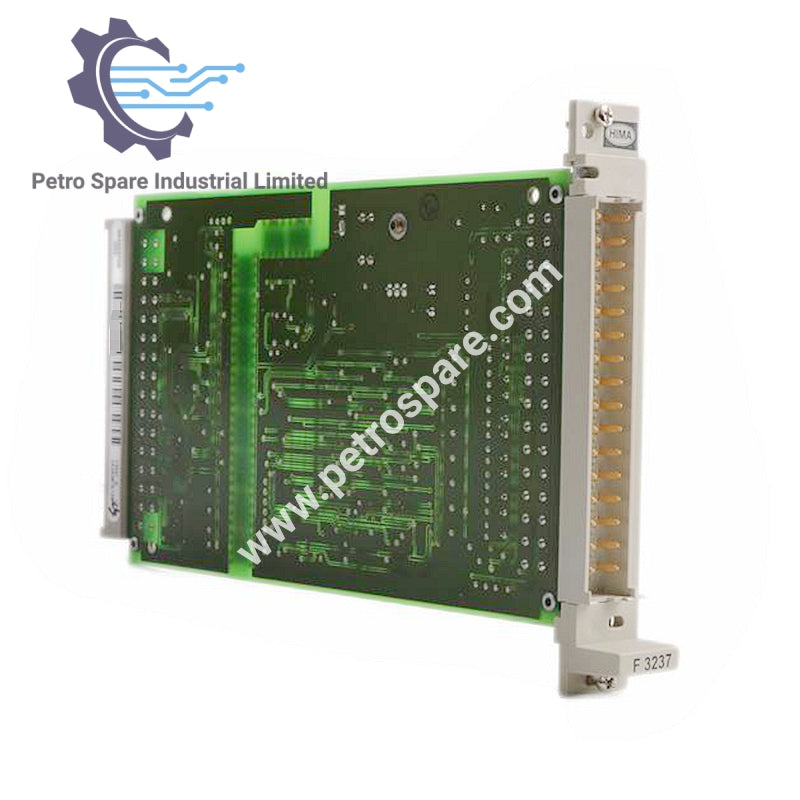

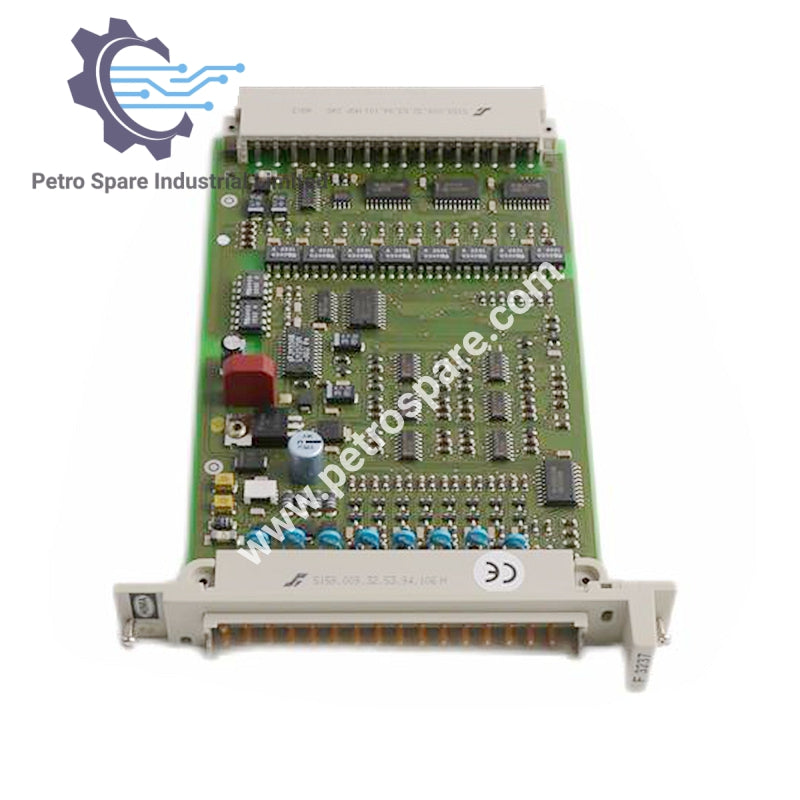

O HIMA F 3237 é um módulo de entrada de 8 canais projetado para conexões relacionadas à segurança, suportando chaves de proximidade e sensores, com monitoramento integrado da linha para falhas.

Principais Recursos

• Corrente de Sinal:
  • Sinal 0: 0.35 ≤ IE ≤ 1.2 mA
  • Sinal 1: 2.1 ≤ IE ≤ 6.0 mA
  • Ruptura de fio: ≤ 0.28 mA
  • Curto-circuito: ≥ 6.5 mA
• Monitoramento da Linha: Detecção de curto-circuito e ruptura de linha

Condições de Operação

• Tensão de Alimentação: 8.2 V
• Impedância da Linha: ≤ 50 Ohms (DIN 19234)
• Comprimento da Linha: ≤ 1000 m (Ø = 0.5 mm²)

Consumo de Energia

• 5 V: 90 mA
• 24 V: 170 mA

Dimensões Físicas

• Requisito de Espaço: 4 TE
• Resistência de Derivação: 681 Ohm, 1%, 0.25 W

---
