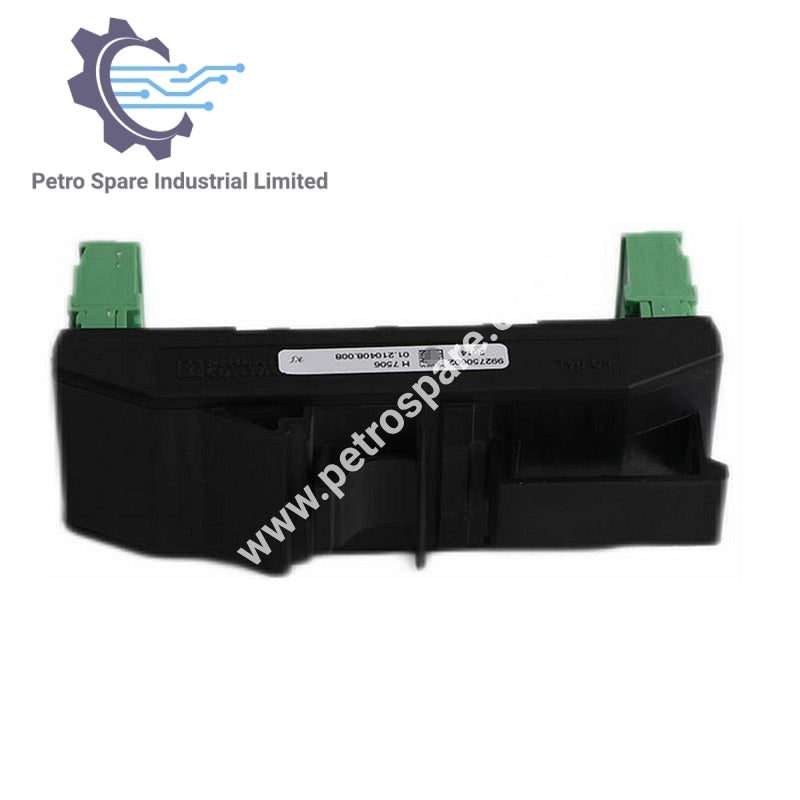

H 7506

Descrição

• Modelo: H 7506

• Função: Terminal de barramento para instalação HIBUS-2 (RS 485)

• Compatibilidade: PES de canal único e PES redundante H41q/H51q

• Cabos de Conexão: BV 7040 e BV 7046

Informações Gerais

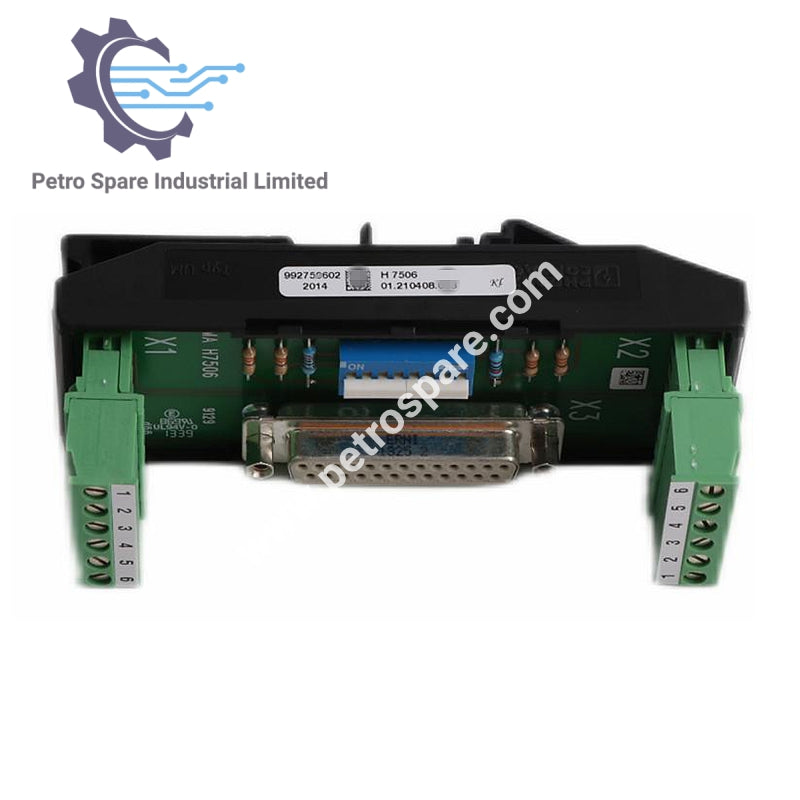

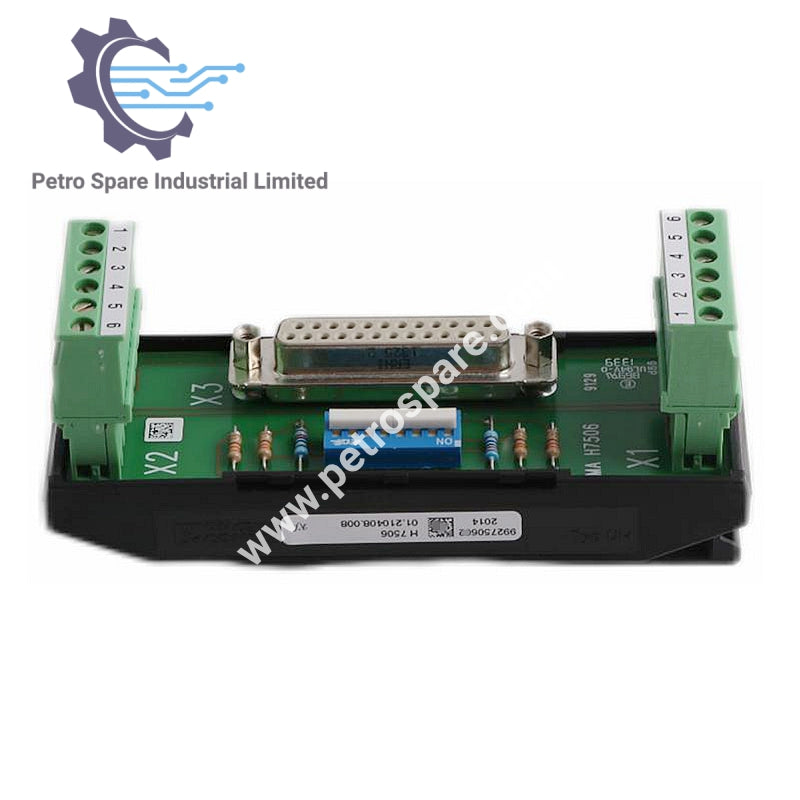

• Conexão do Barramento: Conector Mini-D de 25 pinos

• Fiação: Duas braçadeiras de plugue de 6 polos para conexões de barramento de 2 fios

• Terminação: Resistores de terminação do barramento selecionáveis via dois interruptores

• Restrições: O bloco de terminais X2 não pode ser conectado se H 7506 for usado no final do barramento de 2 fios

Especificações

• Montagem: Caixa de terminais para trilho DIN 46277 tipo chapéu de cavalheiro

• Capacidade de Fixação: Suporta seções de fio de até 2,5 mm²

• Interface: Conector Mini-D de 25 pinos

---
