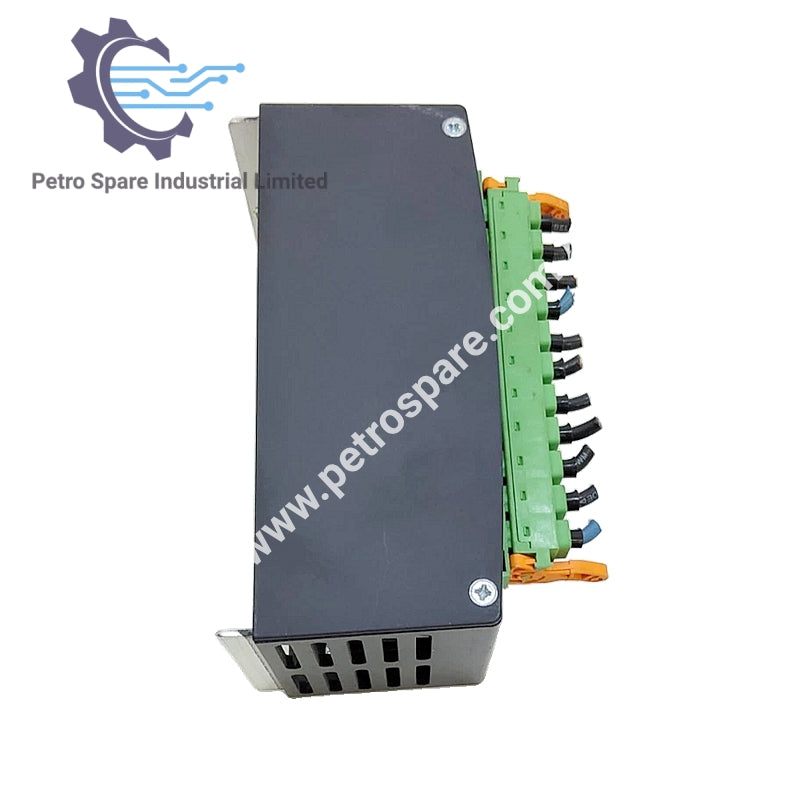

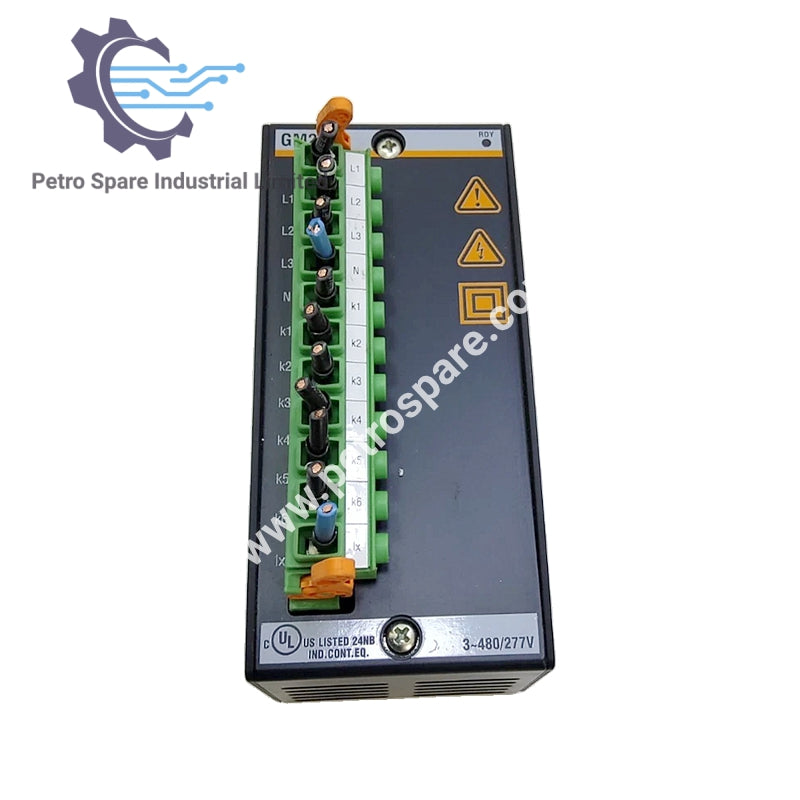

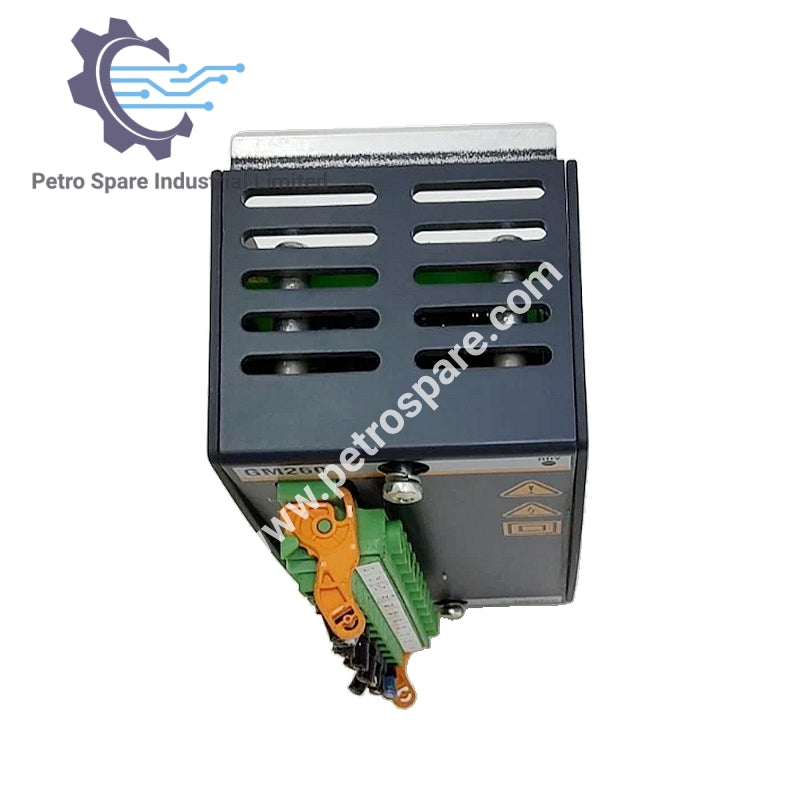

GM260

Visão Geral

O Bachmann GM260 é um módulo de medição de rede projetado para monitoramento preciso de corrente e tensão usando métodos True RMS, incluindo análise harmônica até a 40ª ordem.

Medição de Corrente e Tensão

• Método de Medição: True RMS (inclui harmônicos até o 40º)

• Intervalo de Medição:

  • 50 Hz: 10 ms

  • 60 Hz: 8,33 ms

• Canais de Tensão: 3

• Tensão Máxima Nominal:

  • UL-L (linha-linha): 480 VRMS

  • UL-N (linha-neutro): 277 VRMS

• Faixa de Medição de Tensão:

  • UL-L: 70 VRMS a 625 VRMS

  • UL-N: 36 VRMS a 361 VRMS

• Precisão: ≤ ±0,1%

• Capacidade de Sobrecarga Contínua:

  • UL-L: 680 VRMS

  • UL-N: 390 VRMS

• Sobrecarga de Curto Prazo (10 × 1 s, intervalo 10 s):

  • UL-L: 1039 VRMS

  • UL-N: 600 VRMS

• Impedância de Entrada: > 2 MΩ

Medição de Frequência

• Frequência Nominal: 50/60 Hz

• Faixa de Referência: 45 Hz a 65 Hz

• Precisão: ≤ ±0,01 Hz (com filtragem média até ≤ ±0,005 Hz)

• Intervalo de Medição:

  • Atualizado a cada cruzamento zero positivo

  • 50 Hz: 20 ms

  • 60 Hz: 16,67 ms

---
