SR750-P5-G5-S5-HI-A20-G

Visão Geral

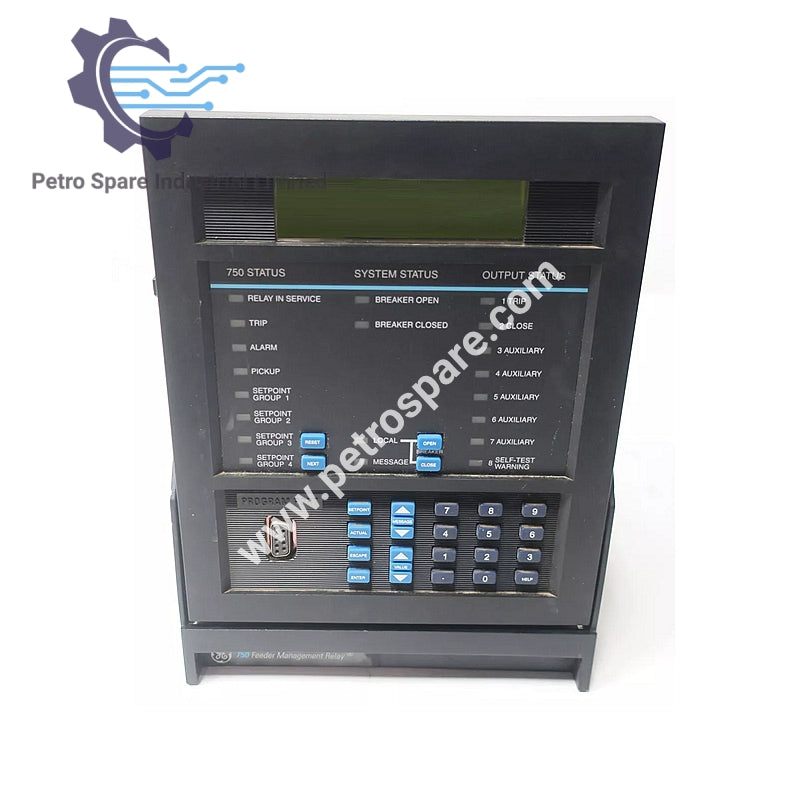

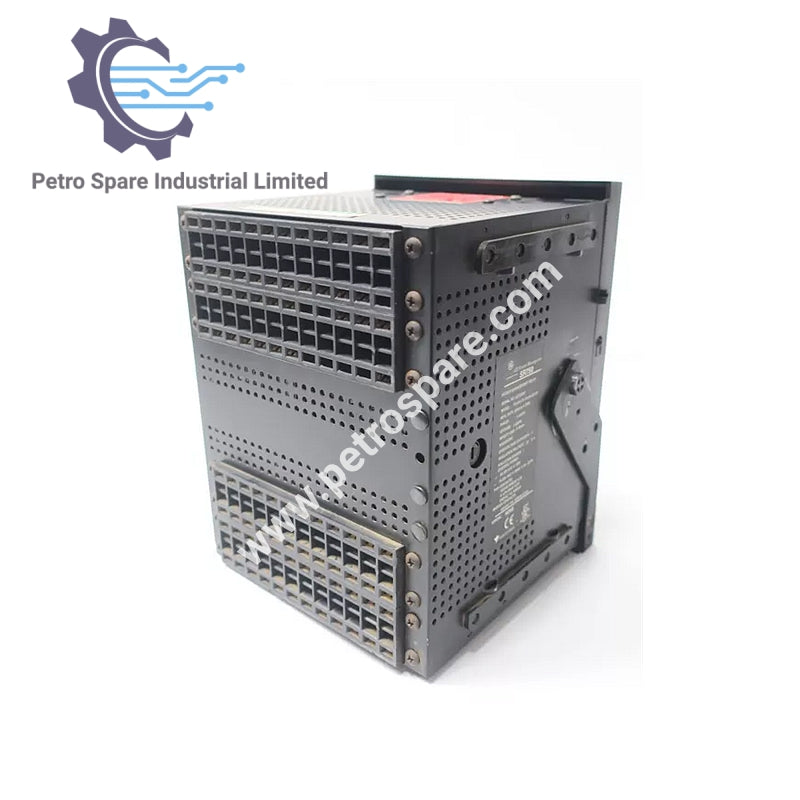

GE SR750-P5-G5-S5-HI-A20-G é um Sistema de Proteção de Alimentadores Multilin projetado para proteção e monitoramento confiáveis de alimentadores.

Pedido

• P5: Entradas de corrente de fase de 5 A
• G5: Entradas de corrente de sequência zero de 5 A
• S5: Entrada de corrente de terra sensível de 5 A
• HI: Opções de alimentação de controle: 88–300 VDC, 70–265 VAC a 48–62 Hz
• A20: Oito saídas analógicas de 4–20 mA
• G: LED verde de disjuntor fechado (LED de status do disjuntor)

Direcional de Fase

• Conexão do Relé: 90° (quadratura)
• Tensão de Polarização: Vbc (fase A); Vca (fase B); Vab (fase C)
• MTA: 0 a 359° em passos de 1
• Precisão do Ângulo: ±2°
• Atraso de Operação: 25 a 40 ms

Monitoramento

Corrente de Fase/Neutro

• Nível de Ativação: 0,05 a 20,00 × CT em passos de 0,01
• Nível de Desativação: 97 a 98% do nível de ativação
• Atraso de Tempo: 0 a 60000 s em passos de 1 (Tempo Definido)
• Precisão do Nível: Por entrada de corrente
• Precisão do Tempo: ±100 ms

Fator de Potência

• Tensão Requerida: >30% do nominal em todas as fases
• Nível de Ativação: 0,50 atraso a 0,50 avanço em passos de 0,01
• Nível de Desativação: 0,50 atraso a 0,50 avanço em passos de 0,01
• Atraso de Tempo: 0 a 60000 s em passos de 1 (Tempo Definido)
• Precisão do Nível: ±0,02
• Precisão do Tempo: ±100 ms

---
