IS220PPRFH1B

Descrição

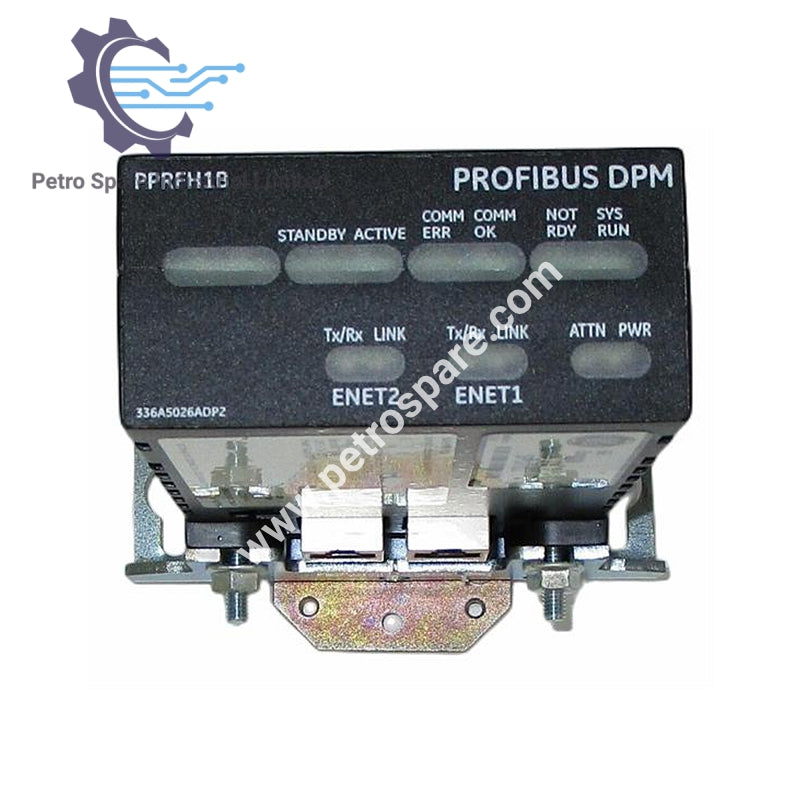

O IS220PPRFH1B é um Módulo Gateway Mestre PROFIBUS I/O para a série Mark VIe, atuando como um mestre PROFIBUS DPV0, Classe 1 que mapeia I/O entre controladores Mark VIe e dispositivos escravos PROFIBUS.

Especificações

• Número da Peça: IS220PPRFH1B
• Fabricante: General Electric
• Tipo de Produto: Módulo Gateway Mestre PROFIBUS I/O
• Série: Mark VIe
• Tipo de Mestre PROFIBUS: Mestre DPV0 Classe 1
• Conexão PROFIBUS: Interface DE-9 D-sub RS-485
• Número de Escravos: 125 escravos, 255 bytes cada
• Taxa de Transferência I/O: 500 entradas/saídas, taxa de quadro de 40 ms

Características

• Interface: RS-485 via módulo COM-C, conector DE-9 D-sub
• Taxas de Transmissão: 9,6 KBaud a 12 MBaud
• Redundância: Ethernet I/O simples, Ethernet dupla para pacotes I/O, hot-backup com dois PPRFs
• Modos de Controle: Simplex, hot-backup com dois pacotes I/O

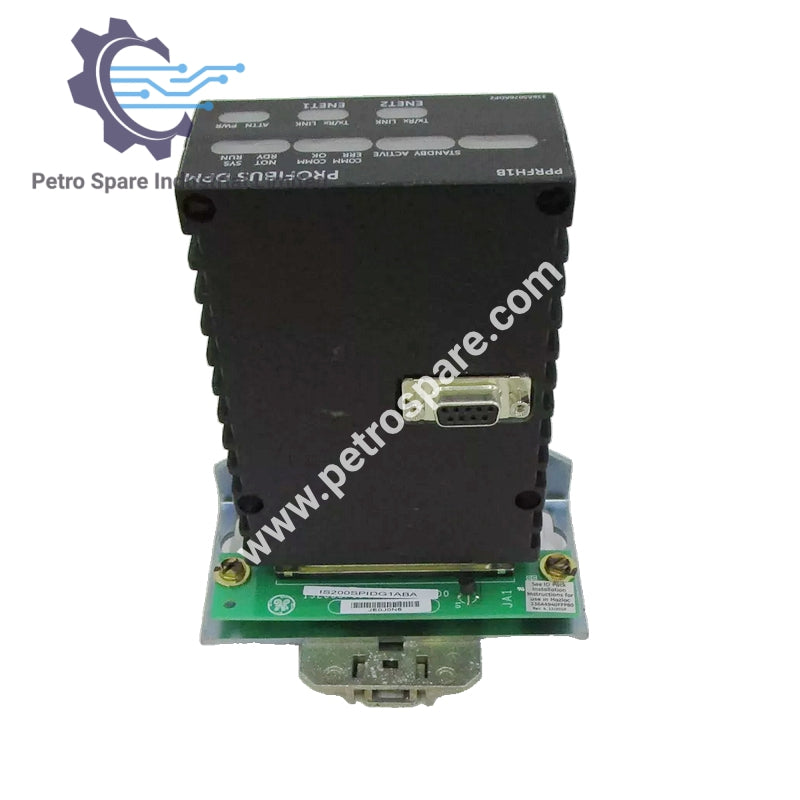

• Compatibilidade: Monta na placa terminal SPIDG1A

Operação

• Processador: Conecta-se aos pacotes I/O, carrega código de aplicação da memória flash
• Firmware: Implementa funcionalidade DPV0 para troca de dados I/O e diagnósticos
• Fluxo de Dados: I/O fixo e I/O PROFIBUS trocados com dispositivos escravos

Redundância

• Simplex: Um pacote I/O com uma ou duas conexões de rede
• Hot-backup: Dois pacotes I/O com duas conexões de rede cada

---
