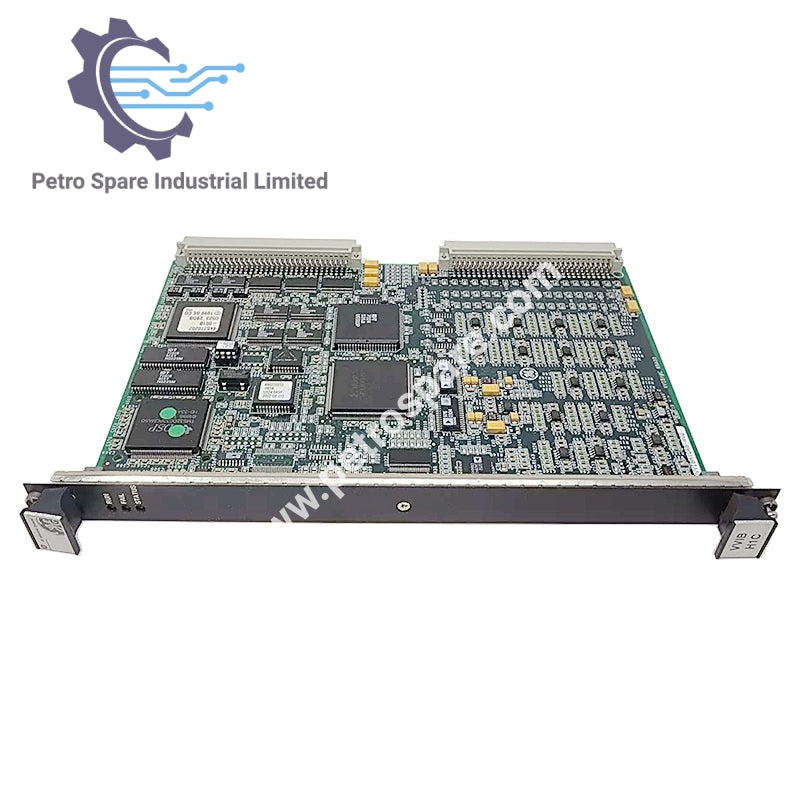

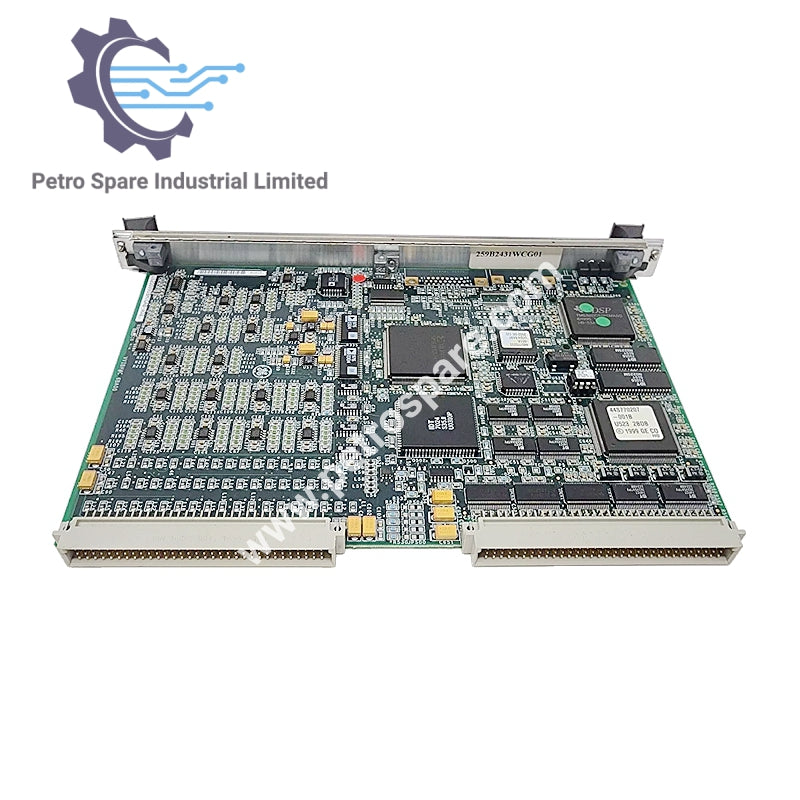

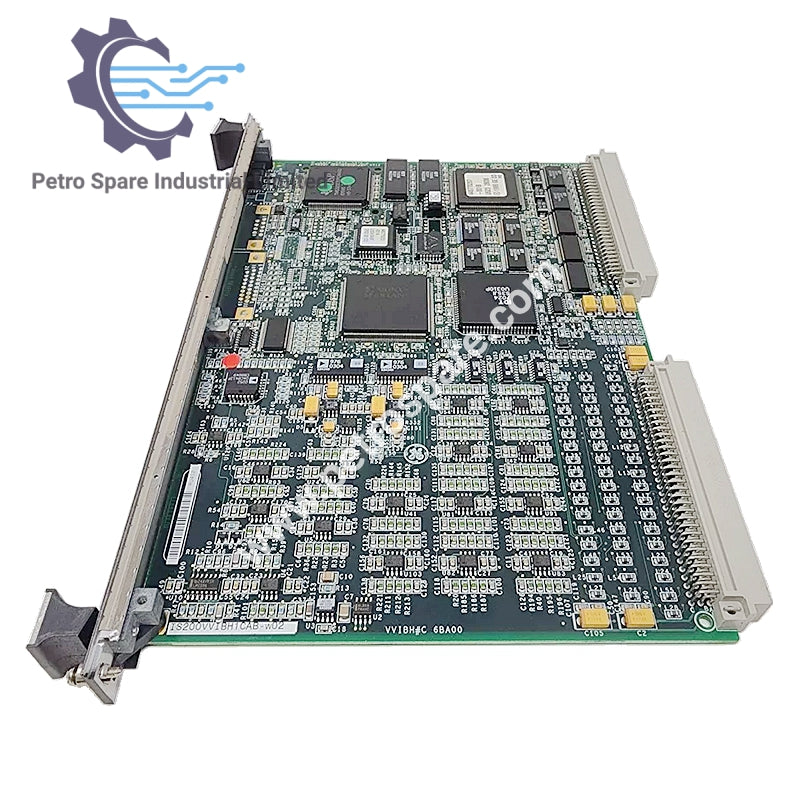

IS200VVIBH1C

Visão Geral

• Número da Peça: IS200VVIBH1C
• Fabricante: General Electric
• Tipo de Produto: Placa de Monitoramento de Vibração
• Série: Mark VI

Características

• Compatibilidade de Sonda:
  • Proximidade
  • Velocidade
  • Aceleração
  • Sísmico
  • Fase
• Processamento de Sinal:
  • Suporta até 14 sondas conectadas diretamente
  • Conversão A/D de sinais de vibração
  • Transmite sinais processados para o controlador via barramento VME
• Fonte de Alimentação:
  • Fornece -28 V CC para alimentação do Proximitor
  • Fontes de excitação: -23 a -26 V CC, protegidas contra curto-circuito
• Taxa de Amostragem:
  • Até 4.600 amostras por segundo
  • Tensão pico a pico escalada para unidades de engenharia (EU)
• Redundância:
  • Modo TMR com circuito seletor de diodo para barramento -28 V CC

Instruções de Instalação

• Desligue o rack do processador VME.
• Insira os conectores de borda da placa e fixe com as alavancas superior e inferior.
• Aperte os parafusos fixos no painel frontal.

Operação

• Sondas Suportadas:
  • Bently Nevada Proximitor, Sísmico, Acelerômetro, Velomitor
• Transmissão de Sinal:
  • Sinais digitalizados enviados ao controlador via barramento VME
  • Suporta modo simplex ou TMR para redundância

Especificações Físicas

• Placa Frontal: Slot único, com indicadores LED (funcionamento/falha/status)
• Conectores:
  • Conectores de backplane P1 e P2
  • Quatro conectores adicionais na placa

Componentes

• Circuitos Integrados:
  • FPGAs, chips RAM, SRAM
• Componentes da Placa:
  • Resistores, diodos, capacitores, indutores (também na superfície traseira)

---
