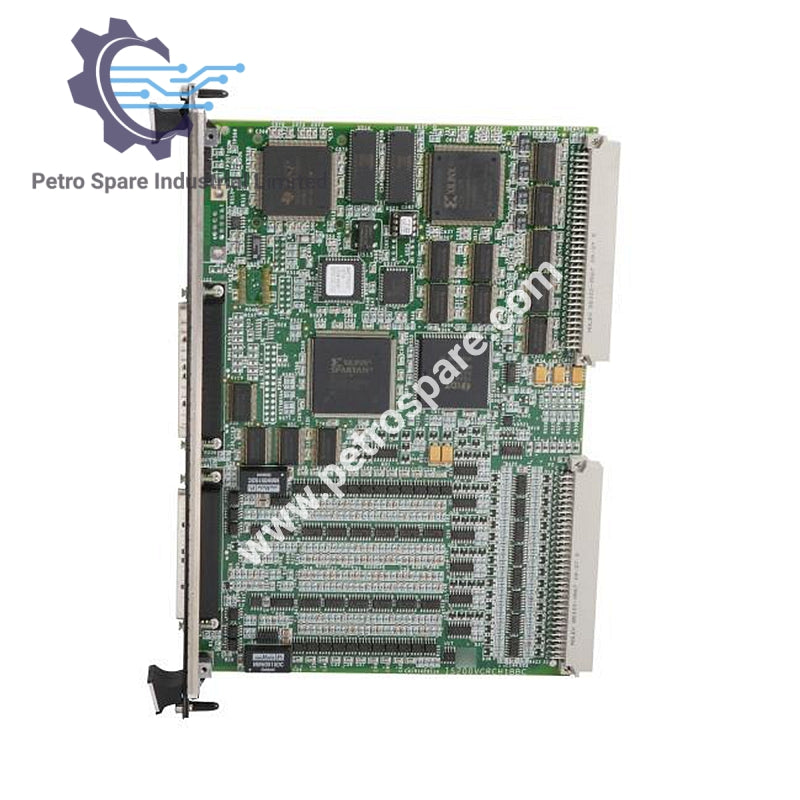

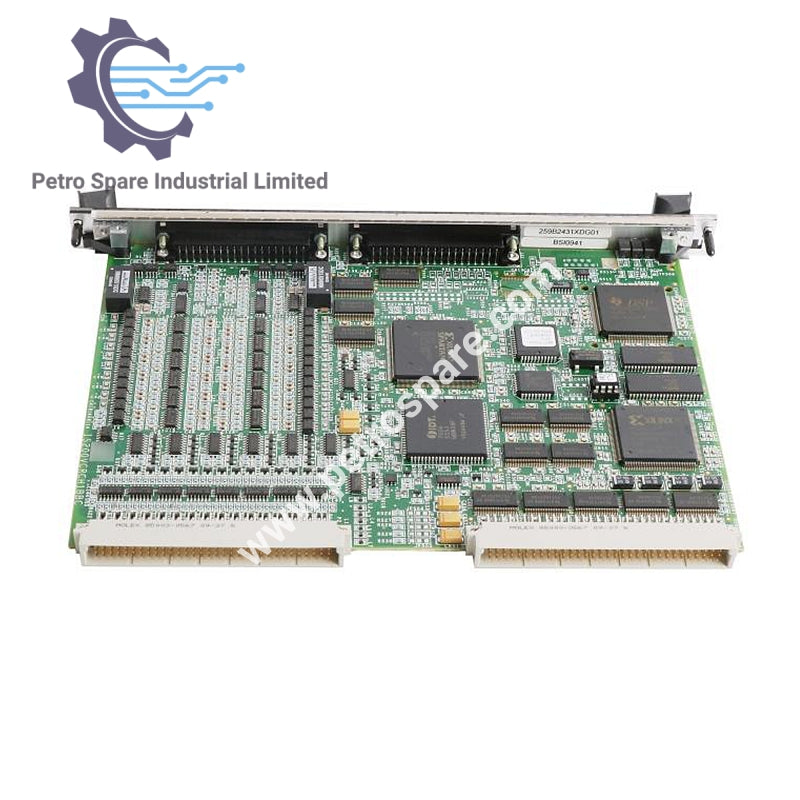

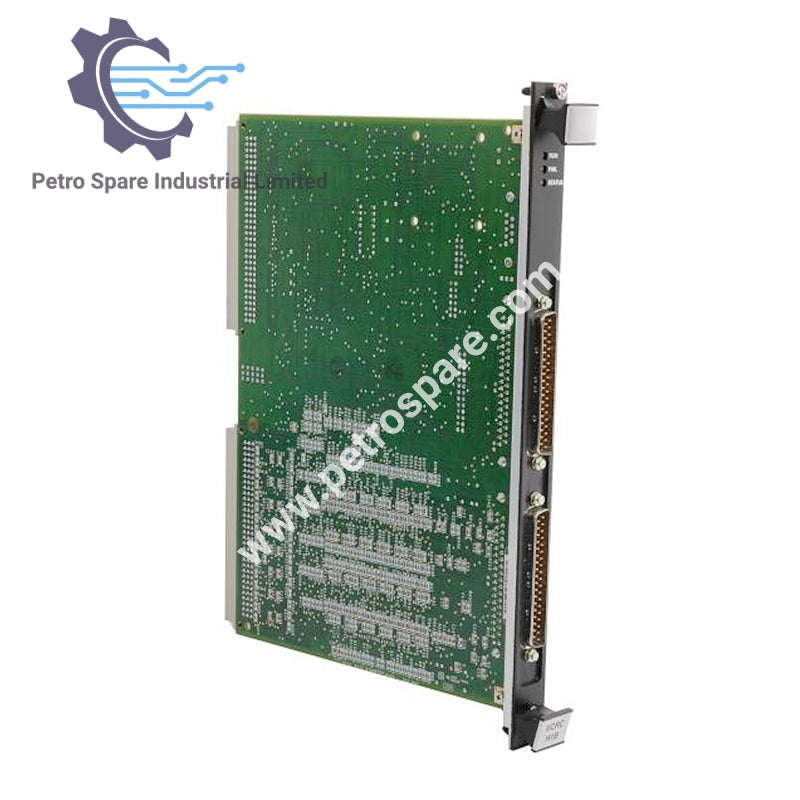

IS200VCRCH1BBC

Visão Geral

• Modelo: IS200VCRCH1BBC
• Marca: General Electric
• Série: Mark VI
• Tipo: Placa de E/S Discreta

Especificações

• Tempo Máximo de Resposta: 25 ms (ligar/desligar)
• Material do Contato do Relé: Óxido de cádmio prateado
• Tamanho: 10,25 pol x 0,782 pol x 7,375 pol
• Faixa de Temperatura: -30 a 65°C

Design e Instalação

• Gerenciamento de E/S: 48 entradas, 24 saídas de relé
• Rack: E/S VME, com conectores J3/J4
• Instalação: Inserir no slot, fixar com parafusos presos

Compatibilidade de Voltagem

• Cuidado: Evitar conexões cruzadas AC/DC
• Risco de Falha: Classificação MOV excedida com conexões cruzadas

Operação

• Manuseio de Sinal: Isoladores ópticos para segurança
• Taxa de Amostragem: 1 ms para SOE
• Transmissão de Sinal: Pelo backplane VME para VCMI

---
