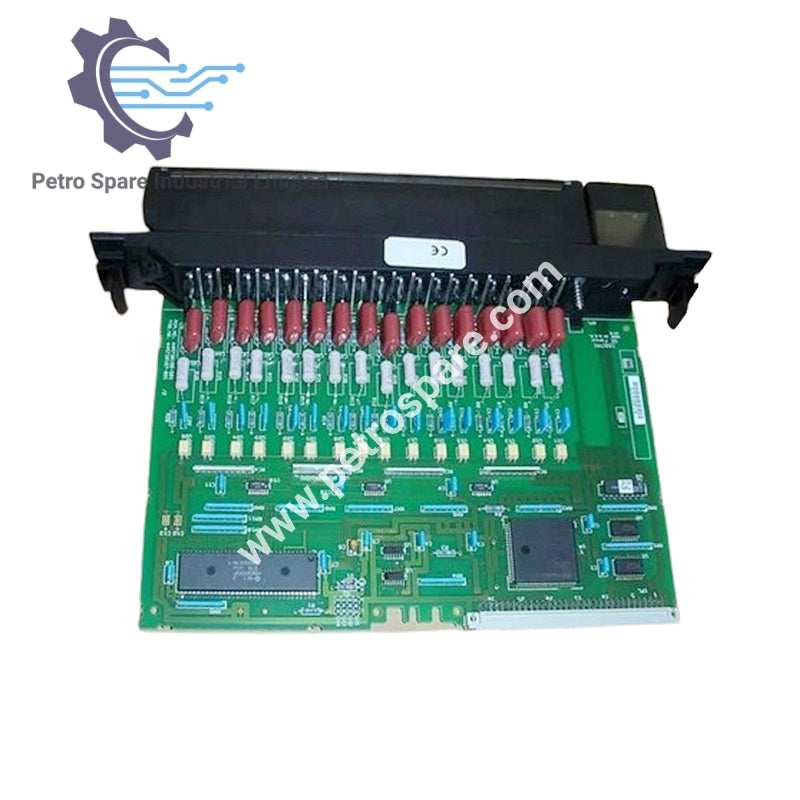

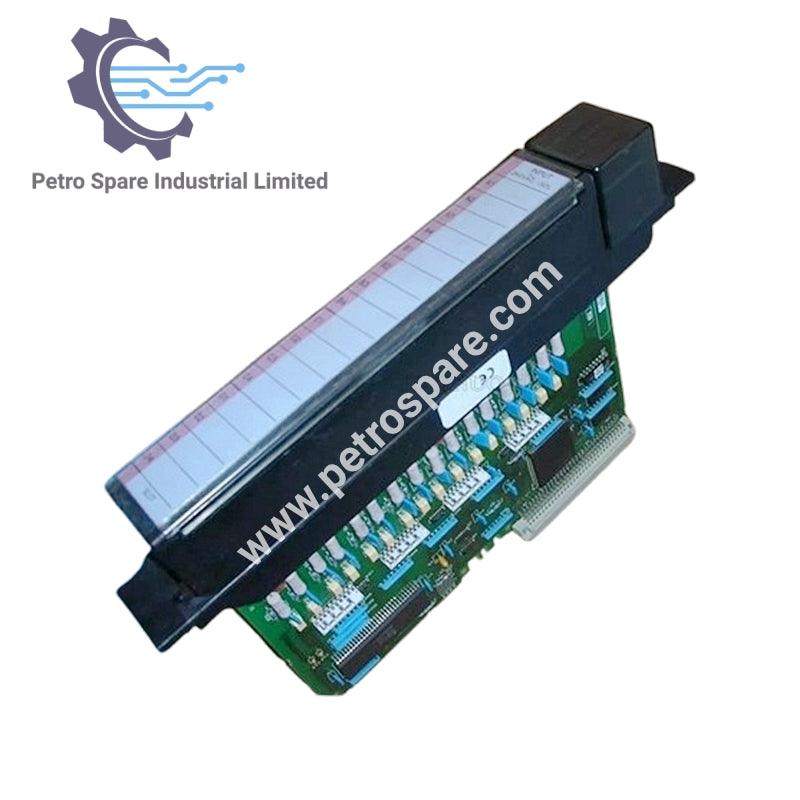

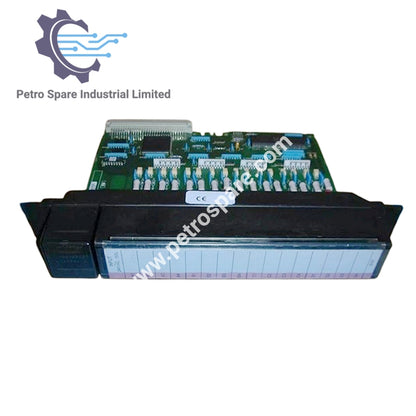

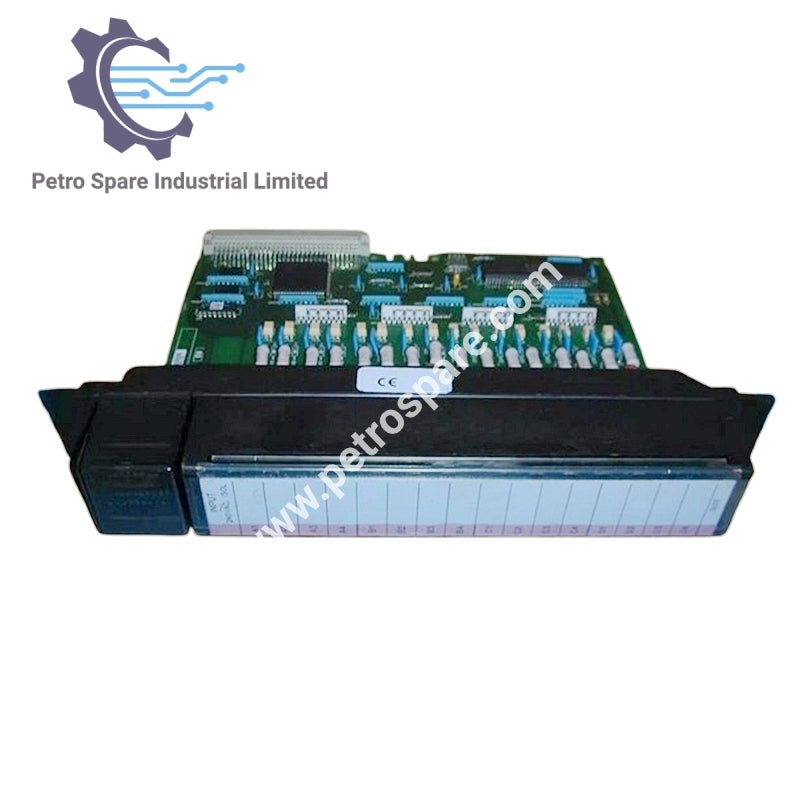

IC697MDL241

Visão Geral

O IC697MDL241 é um módulo de entrada discreta 240 VAC da família PLC Série 90-70 da GE Fanuc. Ele possui 16 pontos de entrada isolados individualmente, tornando-o ideal para aplicações AC multifásicas e compatível com vários interruptores de proximidade.

Configuração de Entrada

• Número de Entradas: 16 pontos isolados

• Tensão Nominal: 240 VAC

• Corrente de Entrada: 20 mA típico

• Requisito Total de Corrente: 0,25 A

• Frequência: 60 Hz

• Suporte de Energia DC: Não suportado

• Filtro de Entrada: 20 ms

• Tipo de Entrada: Reativo, conforme padrões IEC de corrente-tensão

• Manuseio de Corrente de Fuga: Pode drenar até 5 mA quando DESLIGADO

• Corrente em Estado LIGADO: 10 mA típico

• Circuito de Entrada: Design capacitivo para baixa dissipação de calor e vida útil prolongada do módulo

Compatibilidade de Dispositivos

• Compatível com:

  • Botões de pressão

  • Chaves de limite

  • Chaves seletoras

  • Chaves de proximidade eletrônicas de 2 e 3 fios

Recursos de Diagnóstico e Configuração

• Indicadores LED: LEDs de status LIGADO/DESLIGADO para cada ponto de entrada, localizados na parte superior do módulo

• Configuração:

  • Não requer interruptores DIP ou jumpers

  • Configurável via software MS-DOS ou Windows (Windows 95/NT)

  • Suporta conexões Ethernet TCP/IP e porta SNP

  • O software de programação inclui ferramentas de configuração integradas

• Chaveamento Mecânico: Garante a substituição correta do módulo no campo

• Referências de E/S Configuráveis pelo Usuário: Endereçamento flexível sem alterações de hardware

---
