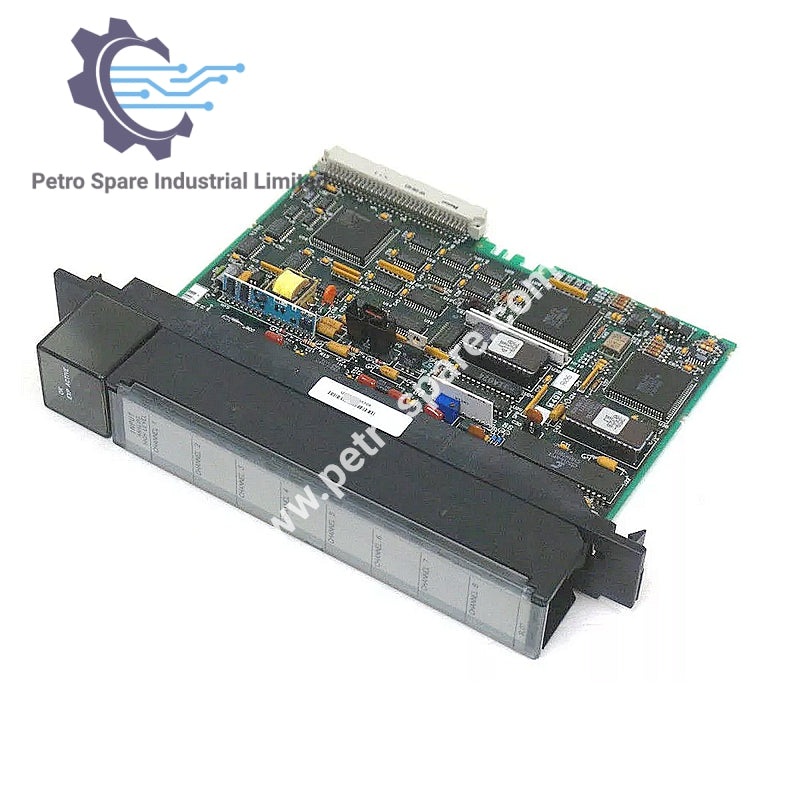

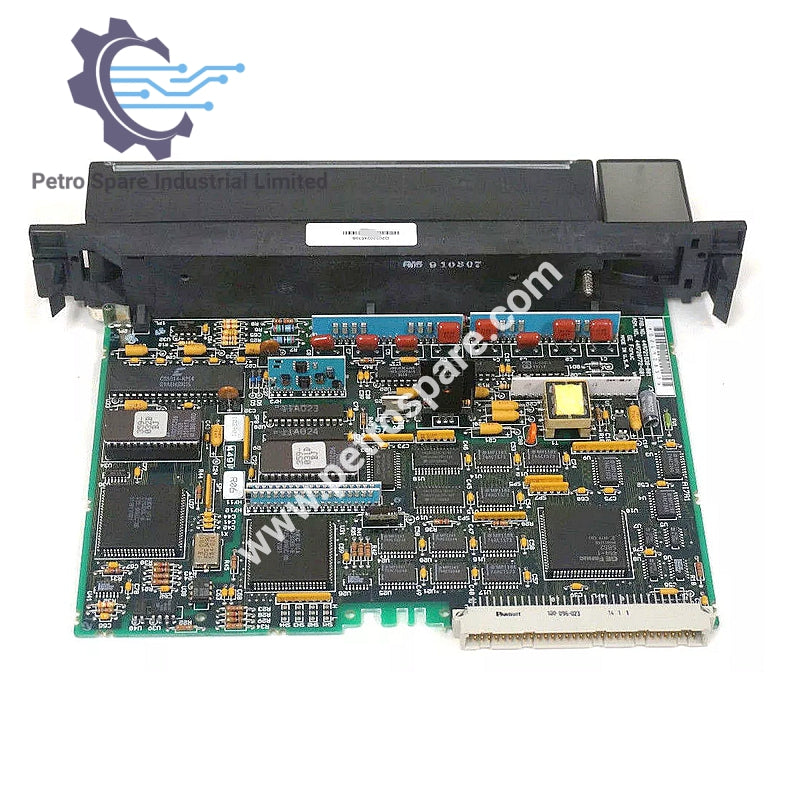

IC697ALG230J

Visão Geral

IC697ALG230J é um módulo conversor base para a Série GE 90-30, projetado para converter entradas analógicas em forma digital para acesso à CPU ou backplane VME.

Informações Gerais

• Série: 90-30

• Número da peça: IC697ALG230J

• Tipo: Módulo Conversor Base

• Fonte de alimentação: +5 V

Configuração de Entrada

• Número de entradas: 8 entradas diferenciais

• Faixa de tensão de entrada: –10 a +10 V

• Faixa de corrente de entrada: 4–20 mA

• Tipo de entrada: Bipolar ou unipolar

• Escalonamento do usuário: Configurável individualmente por canal

• Proteção: Sobretensão transitória e em estado estacionário

Conversão de Dados

• Resolução: Base de 14 bits, aprimorada por oversampling e média

• Formato de dados: Complemento de 2

• Uso de memória: Cada entrada usa 1 palavra de memória %AI com 16 bits (máximo 8.000 palavras)

Configuração e Instalação

• Configurável via software MS-DOS ou Windows

• Não requer jumpers ou interruptores DIP

• Fiação de campo via placa terminal removível

• Chaveamento mecânico para substituição correta

---
