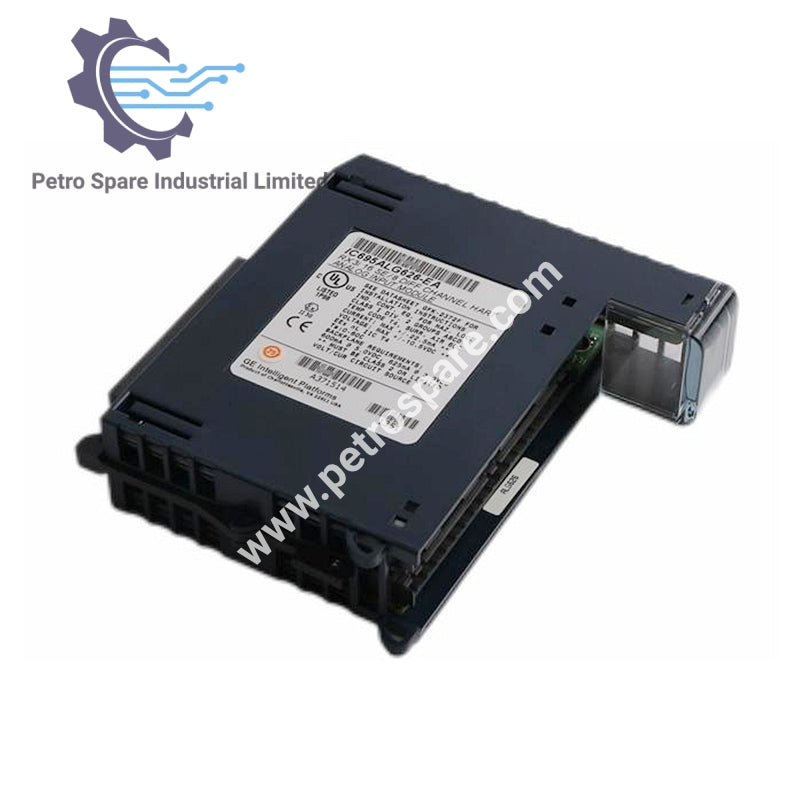

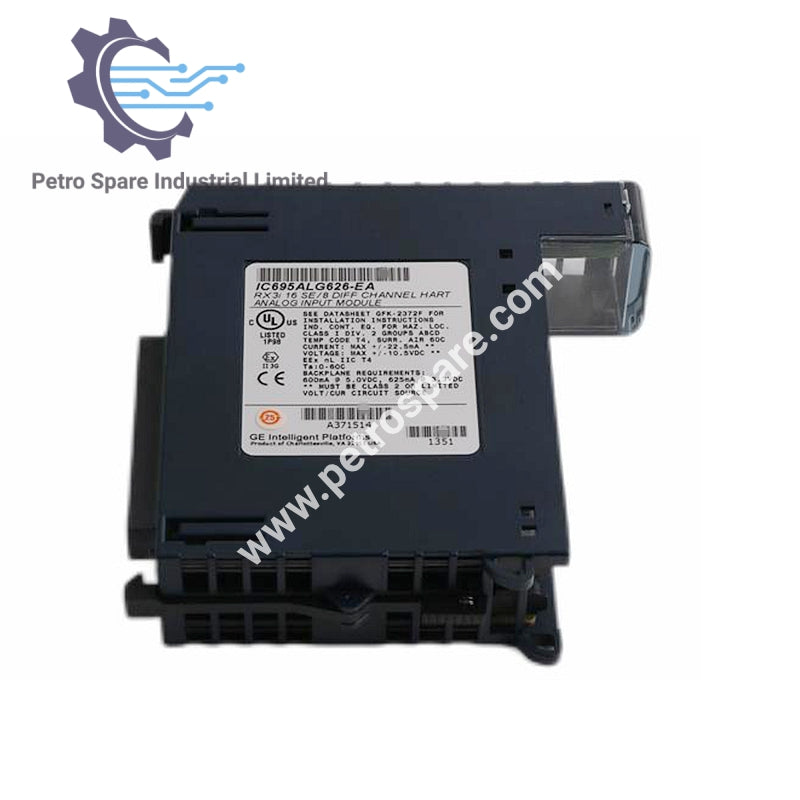

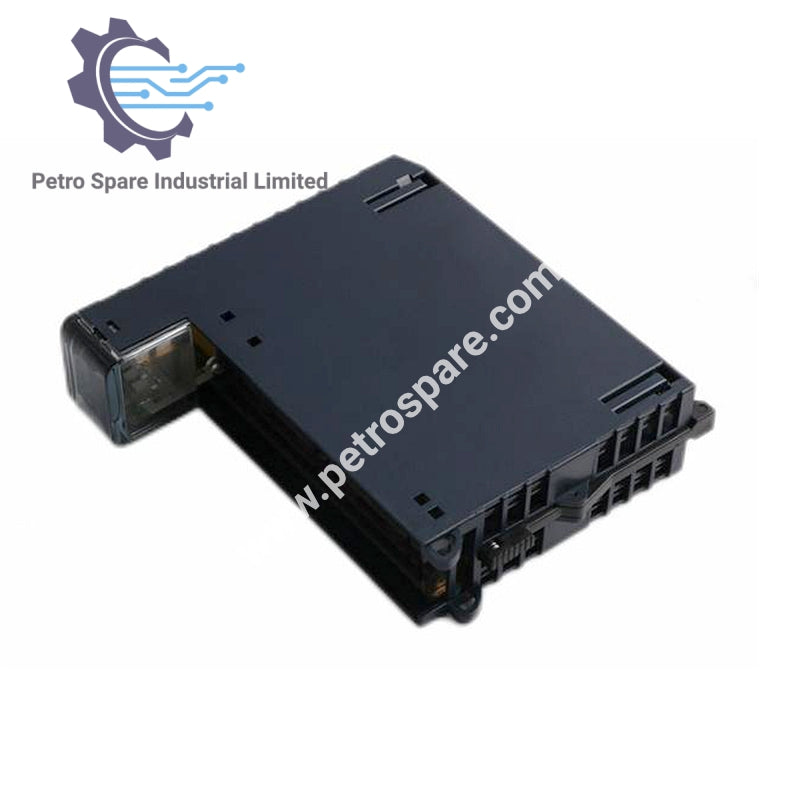

IC695ALG626

Visão geral

IC695ALG626 é um módulo de entrada analógica HART de 16/8 canais da GE Fanuc, suportando entradas de tensão e corrente com resolução de 24 bits.

Faixas de entrada

• Corrente: 0–20 mA, 4–20 mA, ±20 mA

• Tensão: ±10 V, 0–10 V, ±5 V, 0–5 V, 1–5 V

Energia do Backplane

• Requisitos de Energia: 600 mA máx. @ 5.0 V (+5% / -2,5%), 625 mA máx. @ 3.3 V (+5% / -3%)

Compatibilidade de Programação

• Software: Programmer Machine Edition versão 5.5 e posteriores

Dissipação de Energia

• Dentro do Módulo: 7,35 W máx.

Redução térmica

• Modo de Tensão: Sem redução térmica

• Modo de Corrente: Aplicação de redução térmica (detalhes na próxima página)

Formato de Dados e Resolução

• Resolução: ADC de 24 bits

• Formato de Dados: Configurável como ponto flutuante IEEE de 32 bits ou inteiro de 16 bits em campo de 32 bits

Opções de Filtro

• Selecionável: 8 Hz, 12 Hz, 16 Hz, 40 Hz, 200 Hz, 500 Hz

---
