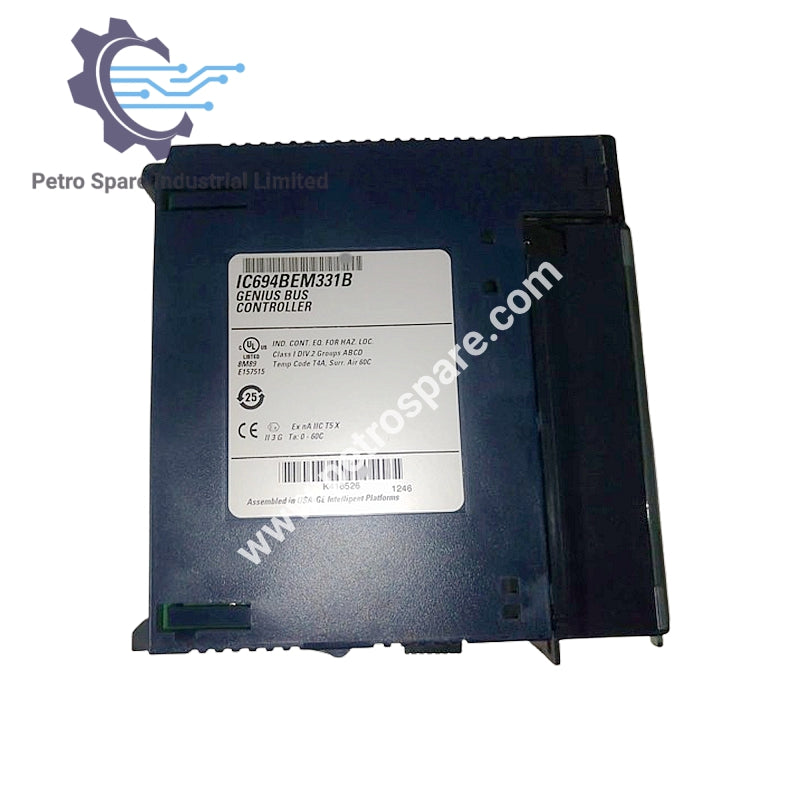

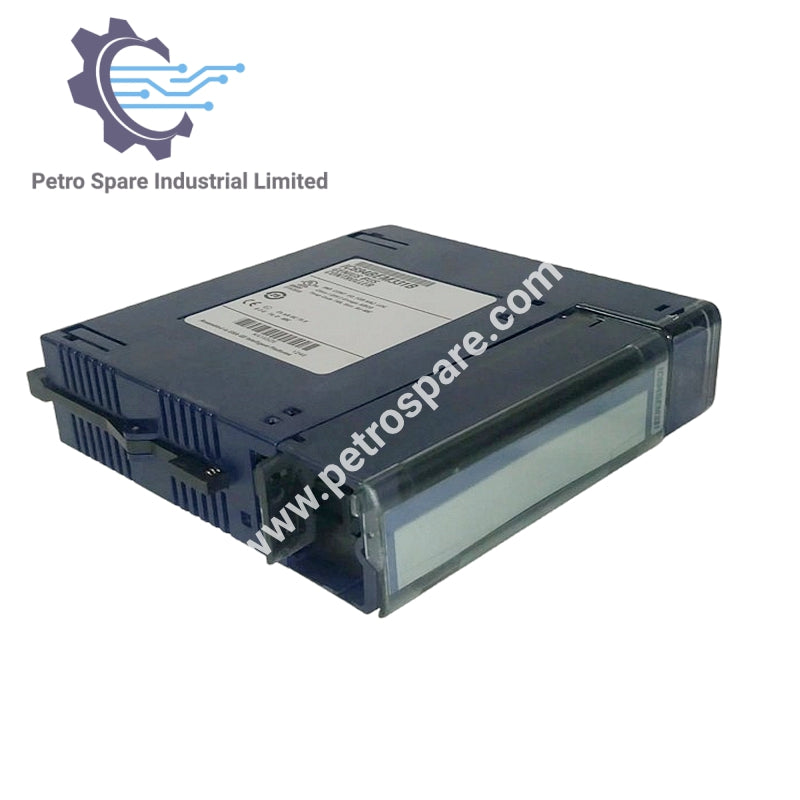

IC694BEM331B

Visão Geral do Produto

IC694BEM331B é um Controlador de Barramento Genius GE Fanuc para PACSystems RX3i, permitindo comunicação com dispositivos de barramento serial Genius I/O, VersaMax, Field Control I/O, PLCs com Barramento Genius e Monitores Portáteis Genius.

Troca de Dados

• Troca de dispositivo: 128 bytes por dispositivo Genius I/O

• Dados globais: Até 128 bytes por revisão de barramento, transmissão espontânea

• Múltiplos controladores: Até 8 controladores de barramento Genius em um sistema

Gerenciamento de Falhas e Diagnóstico

• Relatório automático de falhas dos blocos Genius e dispositivos conectados

• CPU lê mensagens de diagnóstico rotineiramente

• Exibição de falhas possível na tabela de falhas com software de programação

• Indicadores LED mostram status de operação

Comunicação de Barramento

• Cabeamento: Par trançado único com blindagem, Twinax, fibra óptica ou modems

• Comprimentos máximos do barramento: 7800 pés a 4Kbaud, 4500 pés a 76,8Kbaud, 3500 pés a 153,6Kbaud, 2000 pés a 153,6Kbaud padrão

• Máximo de dispositivos: 32 por barramento (exceto 16 a 38,4Kbaud)

• Suporta encadeamento em série com múltiplos dispositivos e séries

Compatibilidade

• Requisito de firmware: Controlador de barramento Genius RX3i v1.5 ou superior

• Monitor portátil: Sem conector direto, pode interconectar via controlador

• Integração de sistema: Suporta blocos Genius I/O, conexões remotas, VersaMax, Field Control I/O e outros PLCs habilitados para Genius

---
