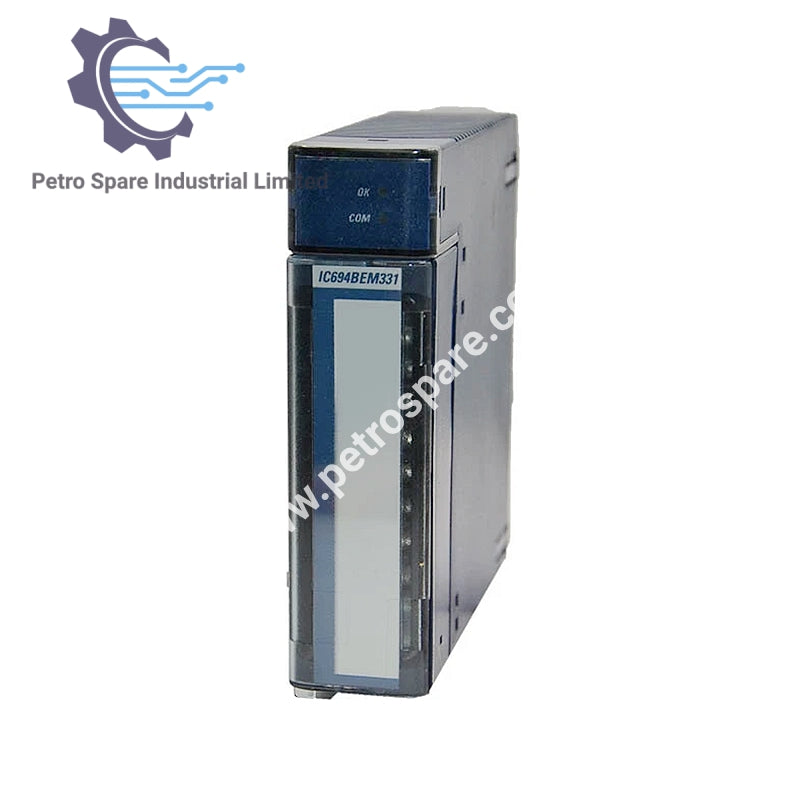

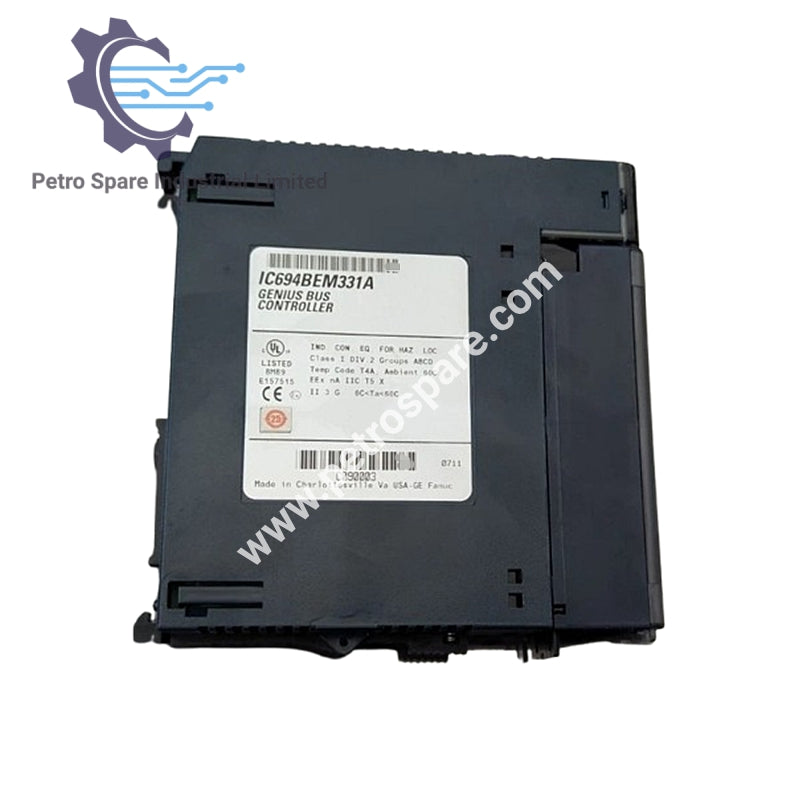

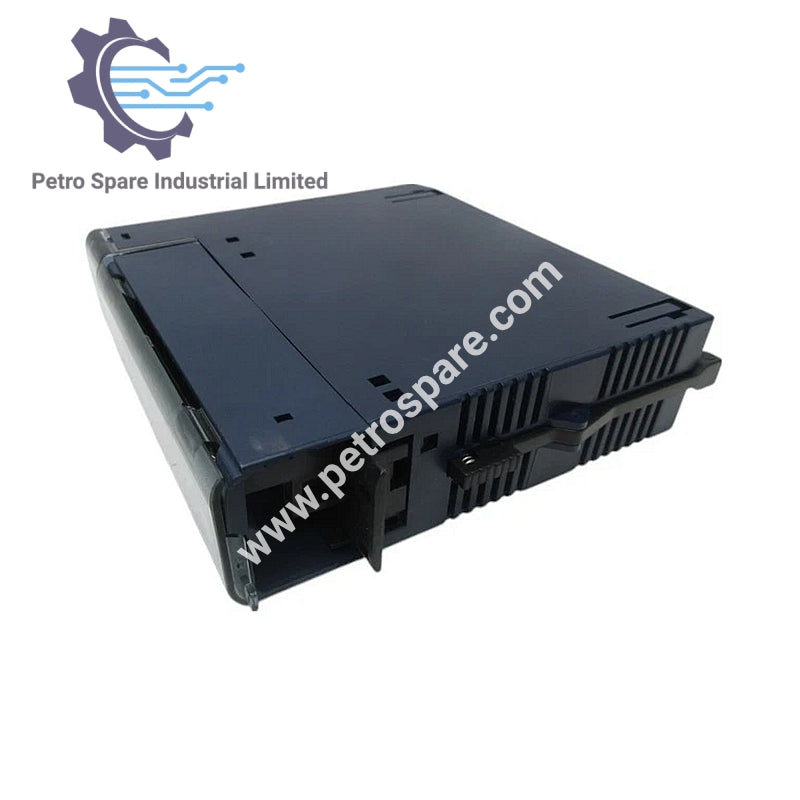

IC694BEM331A

Visão Geral do Produto

IC694BEM331A é um Controlador de Barramento Genius que conecta PACSystems RX3i com dispositivos I/O Genius e gerencia a troca de dados e falhas.

Conectividade do Barramento

• Dispositivos Suportados: Blocos Genius, drops remotos, VersaMax, Field Control I/O e PLCs

• Troca de Dados: 128 bytes por dispositivo

• Máximo de Controladores de Barramento: 8 por sistema

Gerenciamento de Dados

• Manutenção de Datagramas: Mantém todos os datagramas Genius

• Dados Globais: Envia 128 bytes por varredura

• Relatório de Falhas: Automático para tabelas de falhas da CPU

Características Físicas e de Diagnóstico

• Indicadores de Status: LEDs no painel frontal

• Cabo do Barramento: Par trançado com blindagem ou Twinax; fibra óptica/modem opcional

• Comprimentos Máximos do Barramento: 7800 pés a 4 Kbaud, 4500 pés a 76,8 Kbaud, 3500 pés a 153,6 Kbaud, 2000 pés a 153,6 Kbaud

Limites de Dispositivos

• Máximo de Dispositivos: 32 (na maioria das taxas de baud), 16 a 38,4 Kbaud

• Compatibilidade: Firmware dos controladores RX3i Genius ≥1.5

• Conector HHM: Não integrado; HHM externo suportado

---
