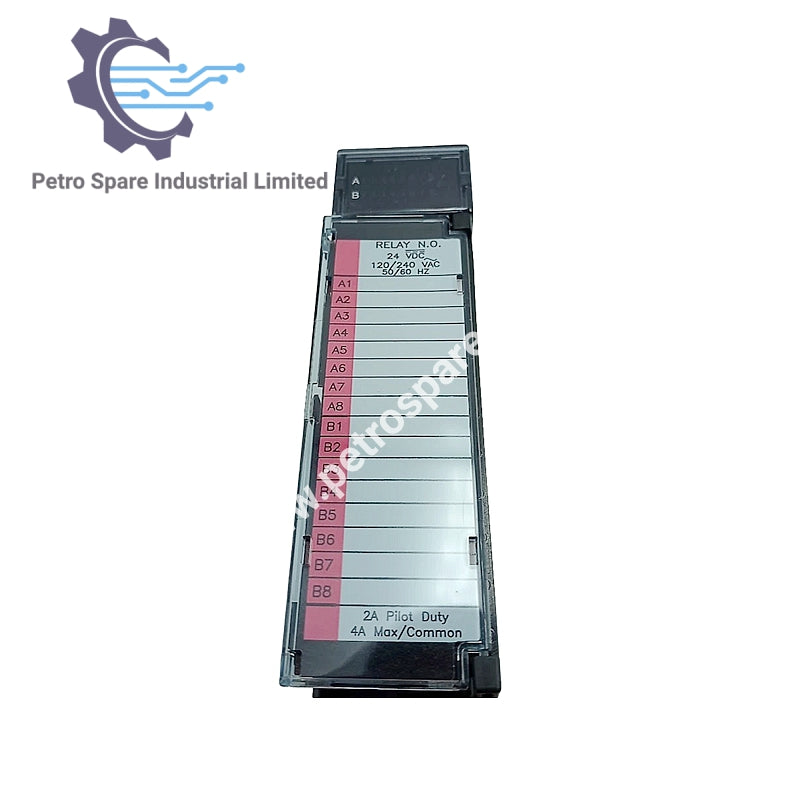

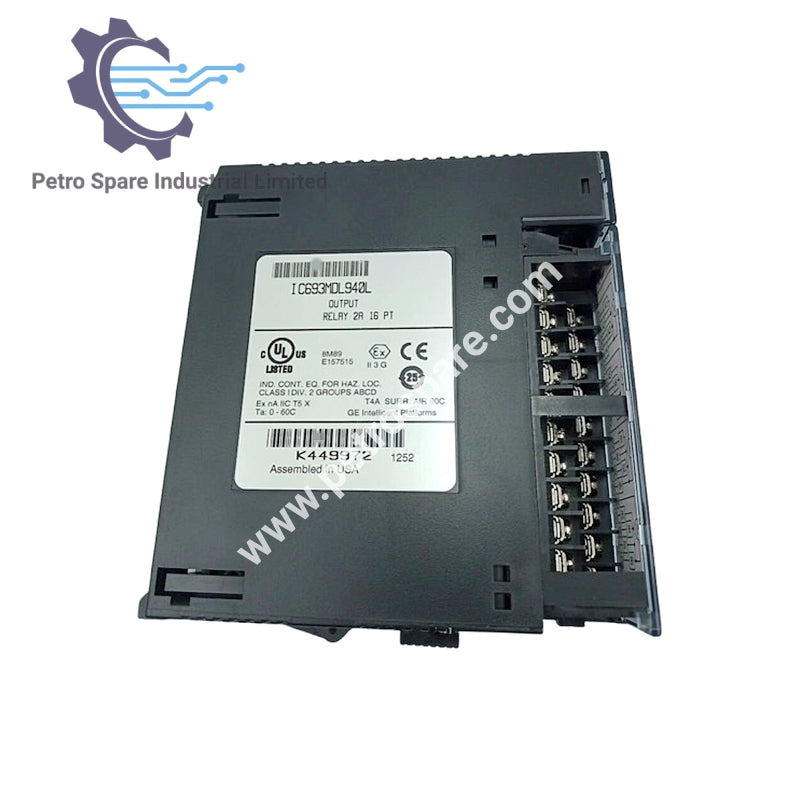

IC693MDL940L

Visão Geral

O IC693MDL940L é um módulo de saída de relé de 16 pontos para PLCs GE Fanuc Série 90-30, projetado para controlar cargas AC ou DC, como solenóides, partidas de motor e indicadores.

Especificações de Saída

• Tensão Nominal: 24 VCC ou 120/240 VAC

• Faixa de Tensão de Saída: 5–30 VDC ou 5–250 VAC (50/60 Hz)

• Número de Saídas: 16 (4 grupos de 4 pontos)

• Corrente de Saída: 2 A máx. por ponto, 4 A máx. por comum

• Carga Mínima: 10 mA

• Tempo de Resposta: 15 ms (LIGADO/DESLIGADO)

Características Elétricas

• Fonte de Alimentação: 24 VDC fornecidos via barramento backplane

• Supressão de Relé:

• Cargas DC: Usa diodo de 200 V, 1 A

• Cargas AC: Usa supressão RC padrão (capacitor + resistor)

• Fusíveis Internos: Não incluídos

Detalhes Funcionais

• Indicadores de Status: LEDs para todas as 16 saídas

• Instalação: Utilizável em qualquer slot da base na Série 90-30

• Informações de Fiação: Exibidas dentro da tampa do módulo

• Tipo de Controle: Suporta cargas resistivas e indutivas, com vida útil do relé aprimorada por meio de circuito de supressão

---
