IC693CPU352

Visão Geral do Produto

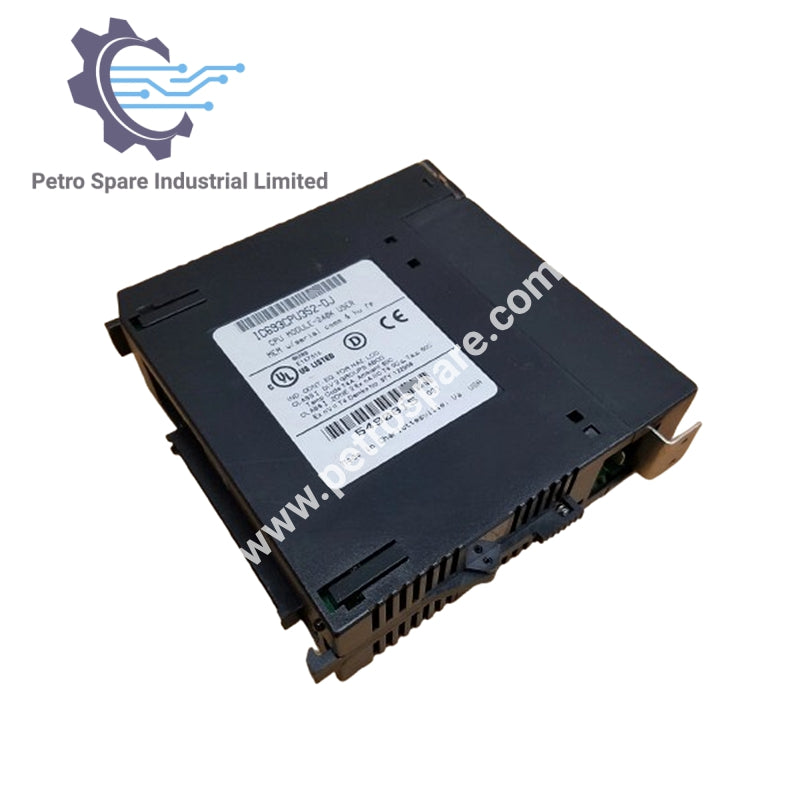

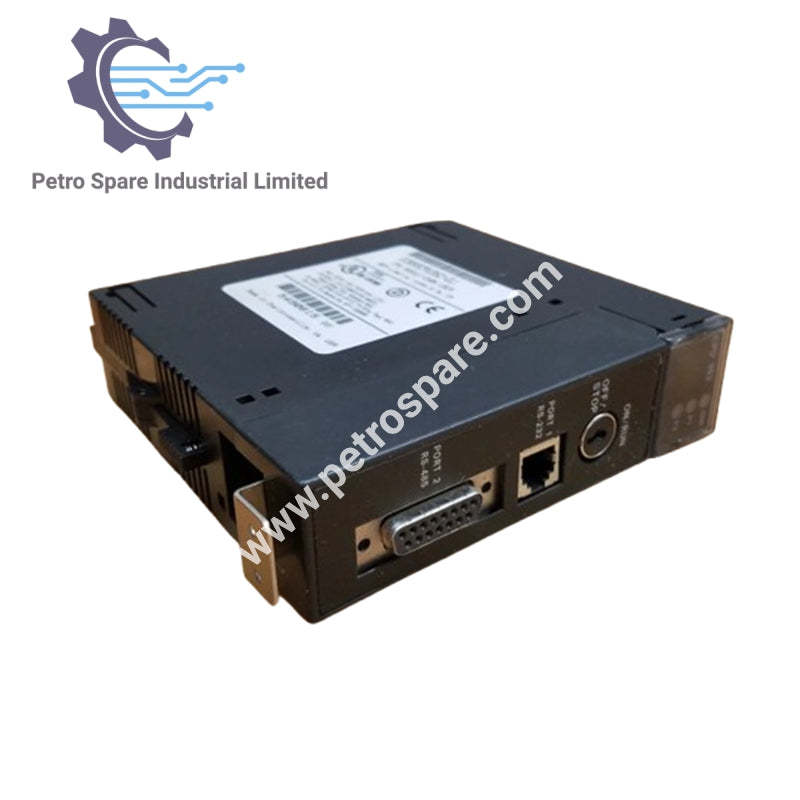

IC693CPU352 é um módulo CPU de slot único da GE Fanuc, projetado para controle de alto desempenho em sistemas PLC.

Configuração do Sistema

• Total de Placas Base por Sistema: 8 (placa base da CPU + 7 expansão/remota)

• Consumo da Fonte de Alimentação: 890 mA de +5 VDC

Processador

• Tipo de Processador: 80386EX

• Velocidade do Processador: 25 MHz

• Taxa de Varredura Típica: 0,22 ms por 1K de lógica (contatos booleanos)

Memória

• Memória do Programa do Usuário: 240 KB (firmware Release 9.0+), 80 KB antes do Release 9.0

• Pontos de Entrada Discretos (%I): 2.048

• Pontos de Saída Discretos (%Q): 2.048

• Memória Global Discreta (%G): 1.280 bits

• Bobinas Internas (%M): 4.096 bits

• Bobinas de Saída (Temporárias) (%T): 256 bits

• Referências de Status do Sistema (%S): 128 bits

• Registradores do Sistema (%SR): 28 palavras

• Temporizadores/Contadores: >2.000

• Registradores de Deslocamento: Sim

• Tipo de Armazenamento de Memória: RAM e Flash

• Suporte a Matemática de Ponto Flutuante: Sim (coprocessador baseado em hardware)

Comunicações

• Portas Seriais Integradas: Três portas; suporte a SNP/SNPX, escravo RTU, E/S Serial, requer módulos CMM/PCM para suporte mestre

• Suporte LAN: Multidrop, Ethernet opcional, FIP, Profibus, GBC, GCM, GCM+

Recursos Adicionais

• Override: Sim

• Relógio com Bateria: Sim

• Suporte a Interrupção: Recurso de Sub-rotina Periódica

• Compatibilidade PCM/CCM: Sim

• Temperatura de Operação: 0 a 60°C (32 a 140°F)

---
