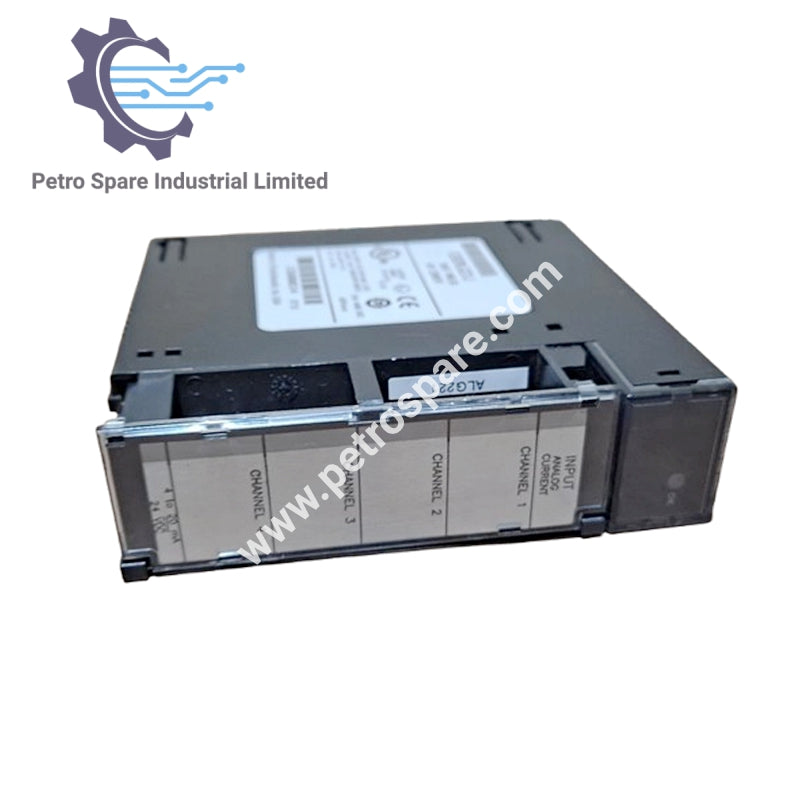

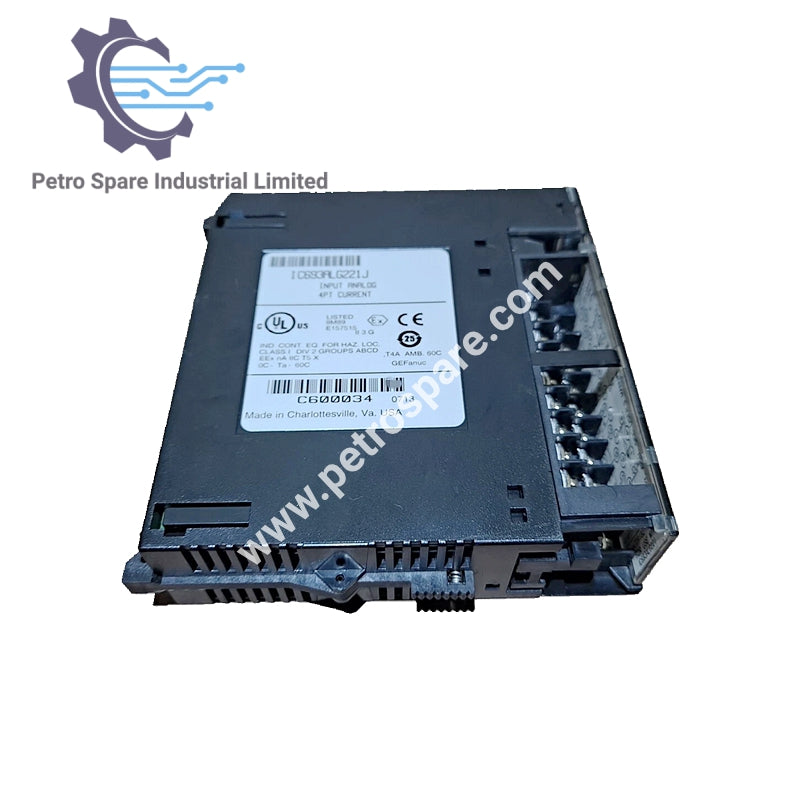

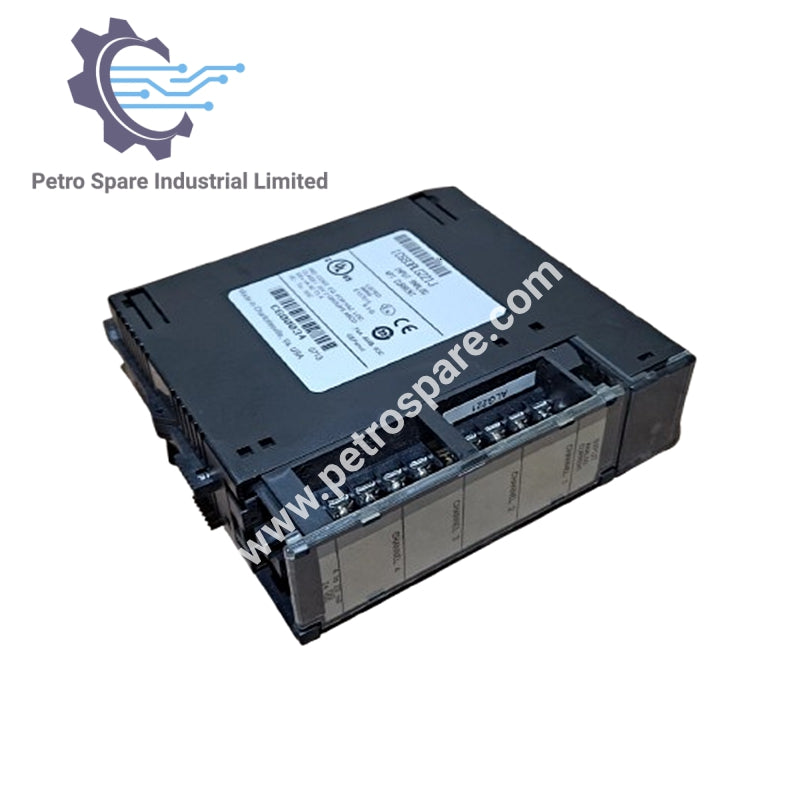

IC693ALG221J

Visão Geral

Modelo: IC693ALG221J
Marca: GE Fanuc
Tipo: Módulo de Entrada de Corrente Analógica

Especificações de Entrada

• Número de Canais: 4

• Faixa de Entrada Padrão: 4–20 mA (ajustável para 0–20 mA via jumper)

• Resolução: 12 bits

• Velocidade de Conversão: 0,5 ms por canal

• Taxa de Atualização: 2 ms para qualquer canal

• Dados do Usuário Escalados: Formato complemento de 2 de 16 bits

Características Elétricas

• Proteção de Entrada: Até 200 V modo comum (desempenho reduzido)

• Isolamento: Isolamento elétrico para minimizar ruído externo

• Fonte de Alimentação: +24 VDC do PLC, +5 VDC para o circuito de isolamento

Características

• Indicador LED: Monitora a alimentação do módulo

• Configuração do Jumper de Entrada: Jumpers separados para os canais 1-2 e 3-4

• Requisito de Cabo: Cabo de instrumentação torcido e blindado para COM/GND

---
