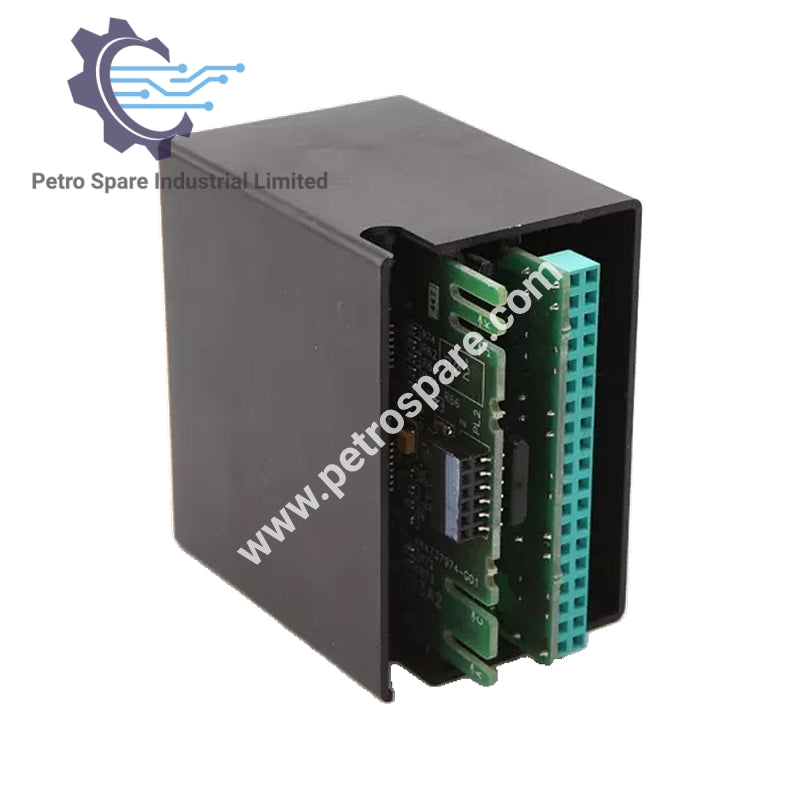

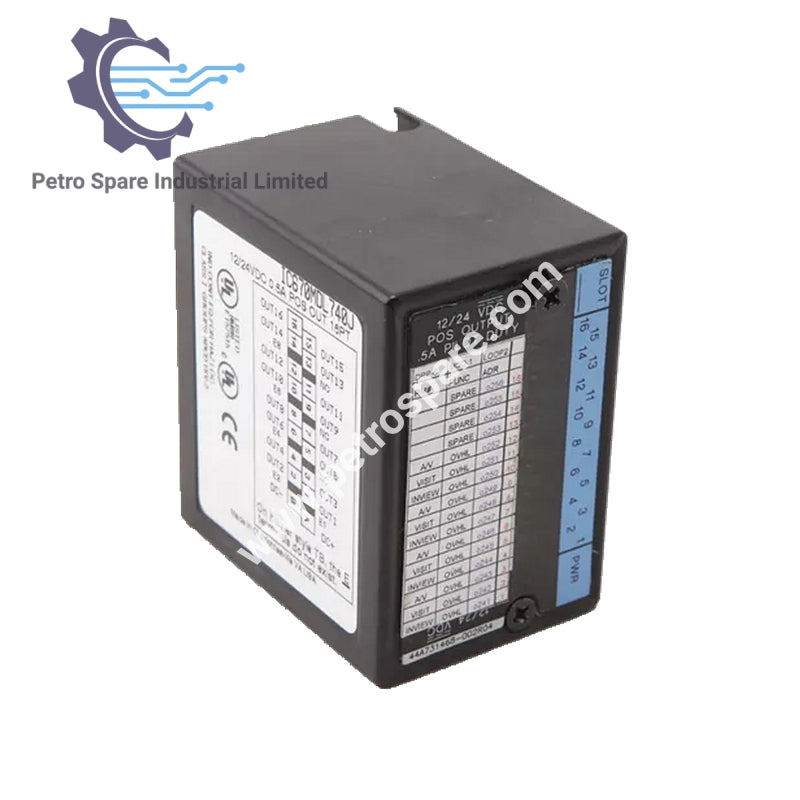

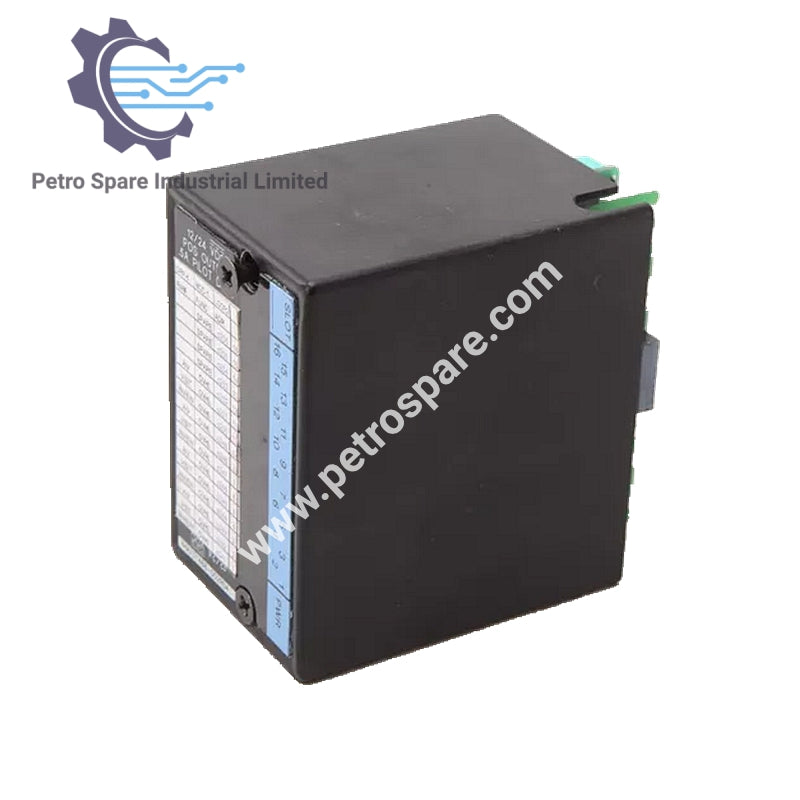

IC670MDL740J

Visão Geral

• Modelo: IC670MDL740J
• Tipo: Módulo de Saída Discreta
• Marca: GE Fanuc
• Série: Controle de Campo

Especificações

• Canais: 16
• Tensão de Entrada do Usuário: 10-30 VCC (Nominal 24 VCC)
• Faixa de Tensão de Saída: 9,2-29,5 VCC
• Corrente de Saída: 0,5 A por ponto, 4 A por módulo
• Tempo de Resposta: 200 ms (carga resistiva de 0,5 A)
• Queda de Tensão de Saída: 0,5 V máximo
• Corrente de Fuga de Saída: 0,5 mA a 30 VCC
• Consumo de Corrente da BIU: 111 mA (máximo)

Dimensões Físicas

• Peso: 2 lbs
• Agrupamento de Saída: Grupo único
• Proteção por Fusível: Fusível embutido para proteção do grupo
• Terminação de Fios: AWG #14 a #22 (AWG #18 para 2 fios)

Recursos Adicionais

• Indicadores LED: Para status ligado/desligado e status de fusível queimado
• Corrente de Partida: 2 A (máximo, 100 ms)
• Consumo de Corrente da Fonte de Alimentação: 111 mA

Aplicações

• Propósito: Energiza dispositivos de saída como lâmpadas piloto, bobinas de relé e dispositivos acionados por solenóide
• Uso: Solução de expansão I/O com Unidade de Interface de Barramento (BIU)

---
