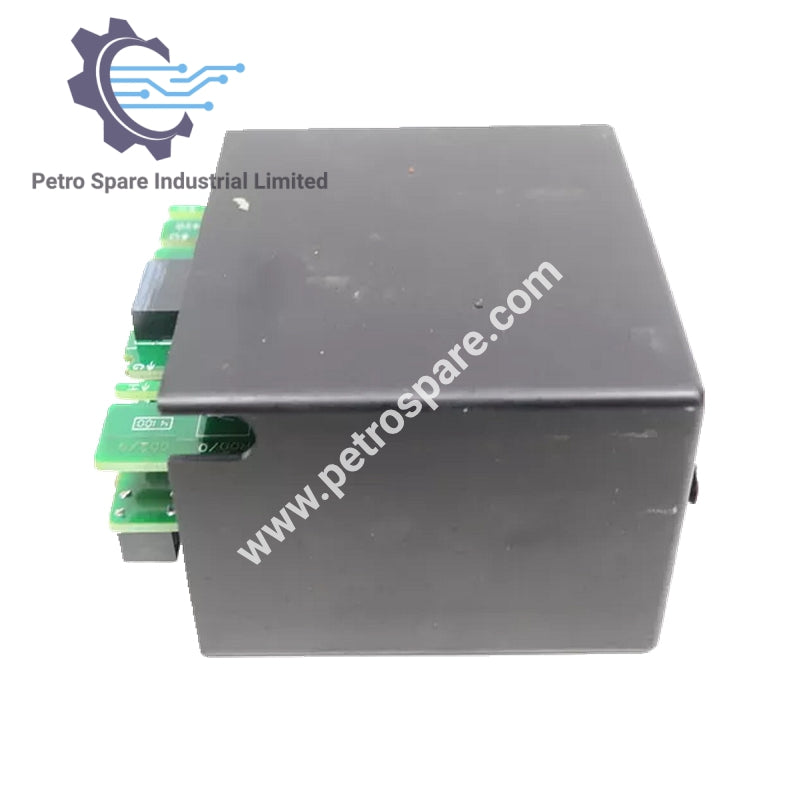

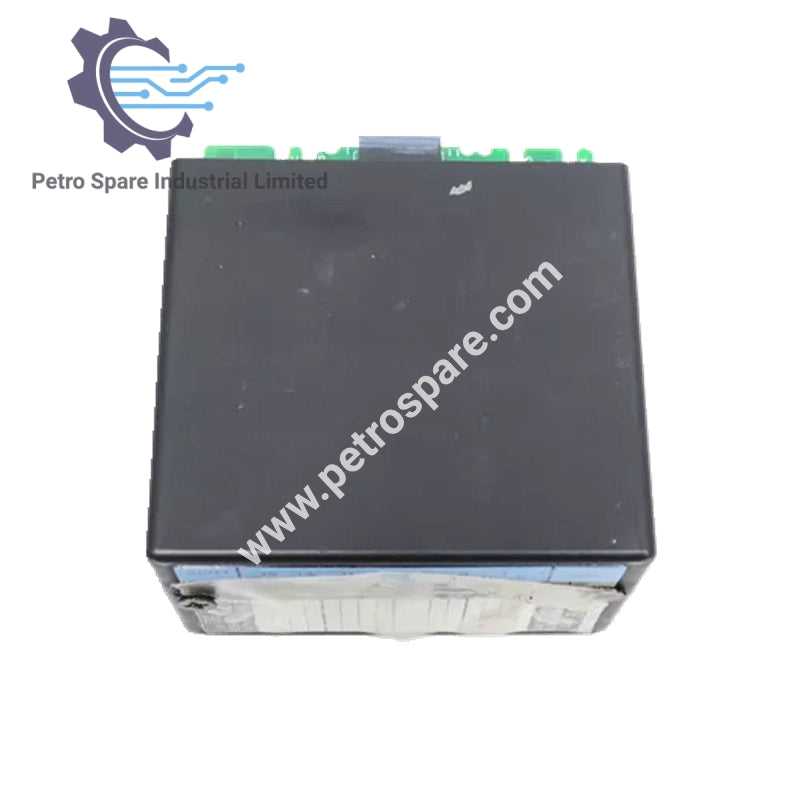

IC670MDL644J

Visão Geral

• Modelo: IC670MDL644J
• Tipo: Módulo de Entrada Rápida Positivo/Negativo 24 VDC
• Marca: GE Fanuc
• Série: Controle de Campo

Especificações

• Tensão Nominal: 24 VDC
• Faixa de Tensão de Entrada: 0-30 VDC
• Corrente de Entrada do Usuário: 8 mA a 24 VDC
• Número de Entradas: 16
• Impedância de Entrada: 3 kΩ (típica)
• Isolamento: 250 VDC (entrada do usuário para lógica)
• Corrente Retirada da Fonte de Alimentação: 80 mA

Dimensões Físicas

• Peso: 2 lbs

Recursos Adicionais

• Indicadores LED: 1 por ponto + LED PWR
• Isolamento Ponto a Ponto: Nenhum
• Fonte de Alimentação: Requer fonte de alimentação externa 24 VDC
• Tipos de Entrada: Suporta lógica positiva e negativa

Aplicação e Funcionalidade

• Conversão de Dados: Converte dados paralelos para formato serial para interface de barramento
• Isolamento: Isolamento de 250 V AC da entrada do usuário para lógica; isolamento de 1500 V AC da entrada do usuário para terra do quadro (1 minuto)
• Fiação: Usa bloco de terminais ou terminais de barreira para fiação de campo

---
