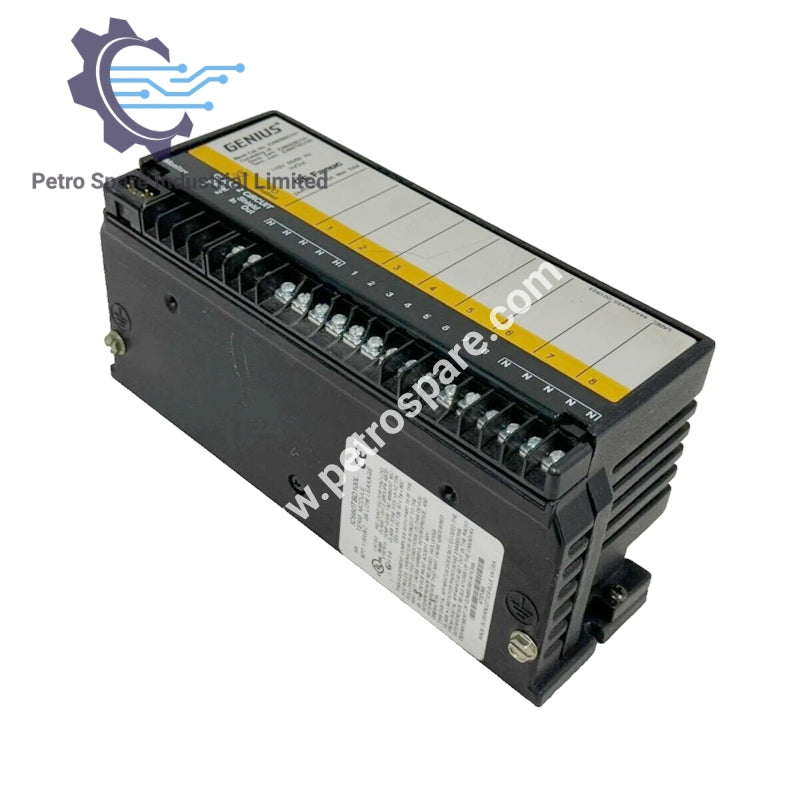

IC660BBD101

Visão Geral

O IC660BBD101 é um bloco discreto de E/S com 8 circuitos projetado para operação em 115 VAC dentro do sistema Genius I/O da GE Fanuc.

Especificações físicas

• Dimensões (A × L × P):

  • 8,83 pol × 3,34 pol × 3,91 pol

  • (22,44 cm × 8,48 cm × 9,93 cm)

• Peso: 4 lbs (1,8 kg)

Características Elétricas

• Tensão de Operação: 93–132 VAC (fonte única)

• Frequência: 47–63 Hz

• Tolerância à Queda de Fonte de Alimentação:

  • 1 ciclo: 16,7 ms @ 60 Hz, 20 ms @ 50 Hz

• Dissipação de Calor:

  • 16 W máx. com 8 entradas

  • 43,5 W máx. com 8 saídas a 2 A

• Consumo de Energia em Espera: 8,5 W (todas as E/S desligadas)

E/S e Indicadores

• Circuitos de E/S: 8 no total (podem ser configurados como entrada ou saída)

• Indicadores LED:

  • Nível de bloco: Unidade OK, E/S Habilitada

  • Nível de circuito: LEDs de status individuais no lado lógico de cada interruptor

Isolamento e Proteção

• Isolamento Bloco a Bloco: 1500 V

• Projetado para ambientes industriais de alta tensão que exigem forte isolamento elétrico

---
