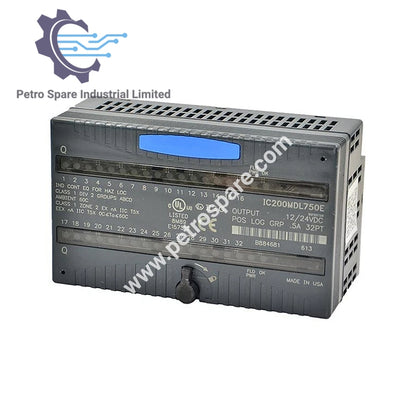

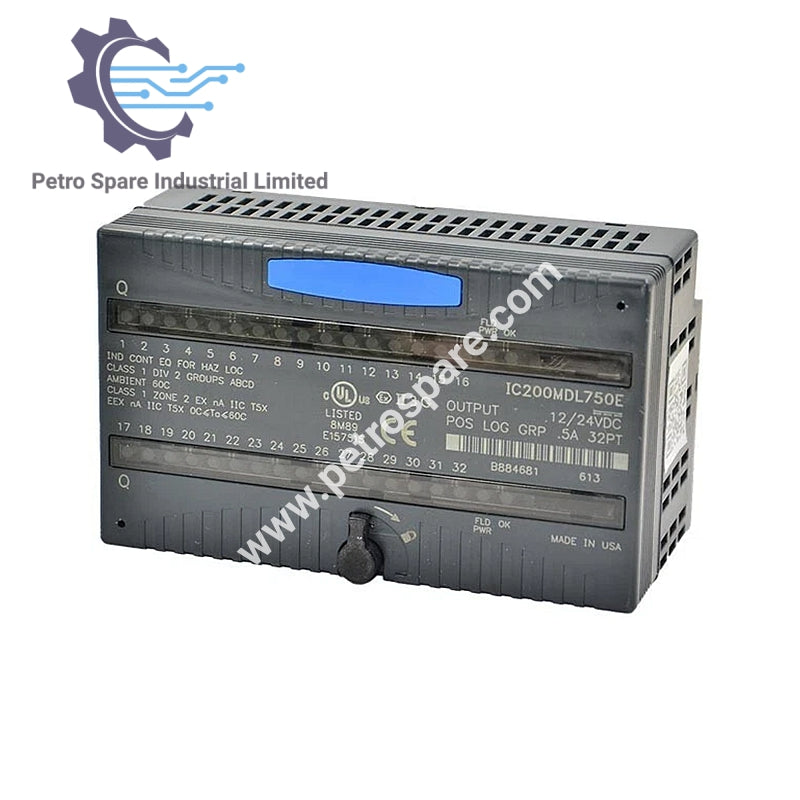

IC200MDL750E

Visão Geral

IC200MDL750E é um módulo de saída VersaMax da GE Fanuc com 32 pontos de saída discretos divididos em dois grupos de 16. Suporta saídas de lógica positiva (fonte) para comutação de carga de corrente contínua e requer uma fonte de alimentação externa.

Características Elétricas

• Consumo de Corrente do Backplane: Até 90 mA a 5 V

• Faixa de Tensão Operacional: 10,2 V DC a 30 V DC

• Tensão Nominal: 12 V ou 24 V DC (operação a 12 V requer IC200MDL750B ou mais recente)

• Tipo de Saída: Lógica positiva (fonte), sinais discretos liga/desliga

• Isolamento: Isolamento em nível de grupo (cada grupo de 16 pontos isolado, sem isolamento por ponto)

Carga e Fiação

• Comutação de Carga: Comutação de carga positiva para fonte de alimentação DC

• Terminais de Fiação de Campo: Cada grupo de 16 pontos possui terminais DC+ e DC-

• Cargas Indutivas: Circuitos externos de supressão recomendados

---
