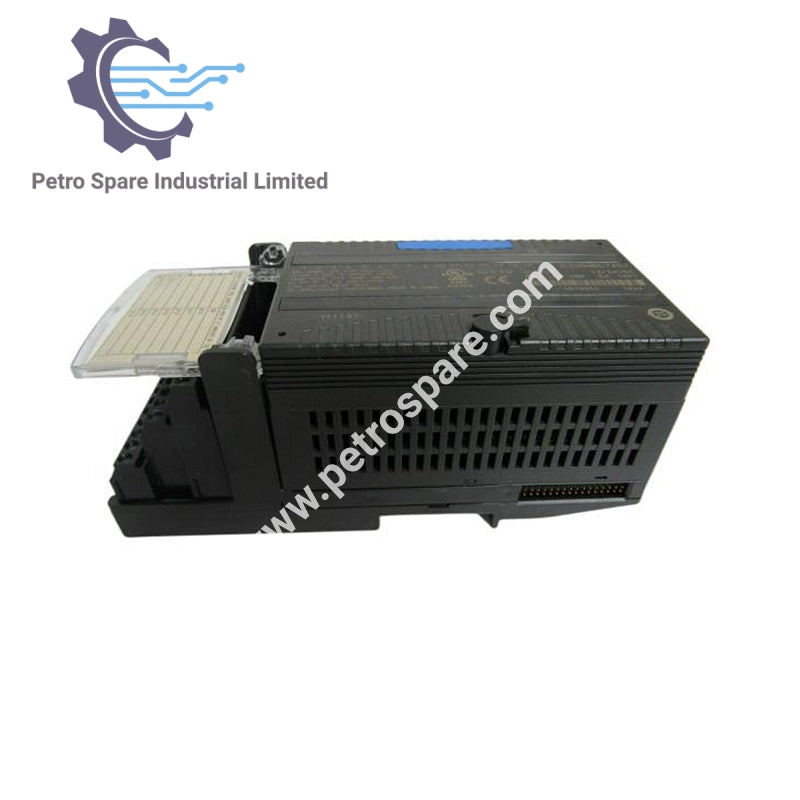

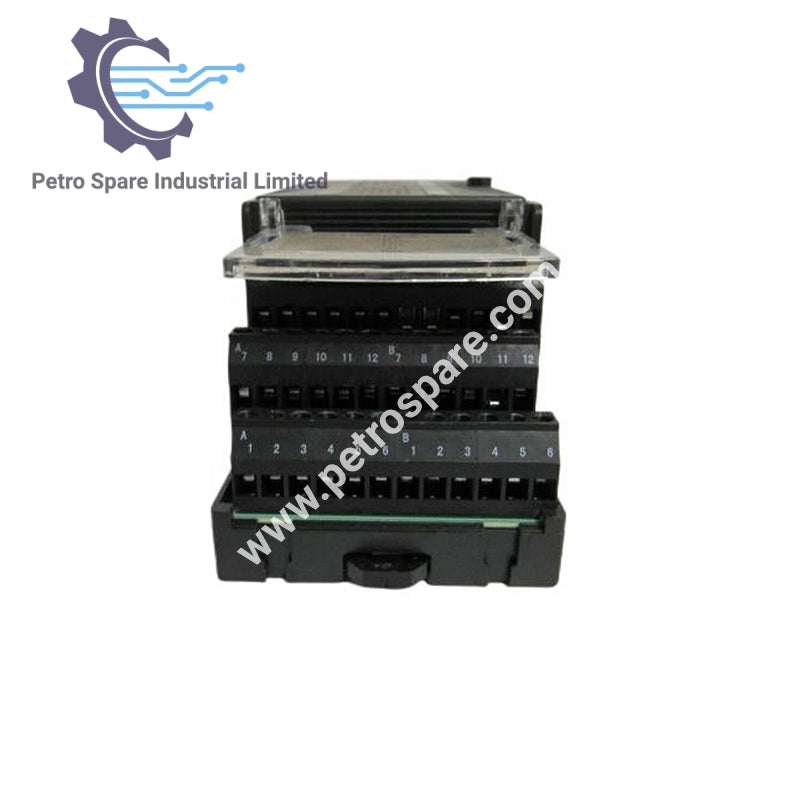

IC200MDL740L

Visão Geral do Módulo

IC200MDL740L é um módulo de saída discreta GE Fanuc com 16 pontos de saída em um único grupo.

Classificações de Isolamento

• Entrada do usuário para lógica: Isolamento óptico

• Isolamento para terra do quadro: Sim

• Isolamento de grupo para grupo: 250 VAC contínuo; 1500 VAC por 1 minuto

• Isolamento ponto a ponto: Não aplicável

Indicadores

• Um LED por ponto de saída: Status ligado/desligado

• LED FLD PWR: Indica presença de energia de campo

• LED OK: Mostra status da energia do backplane

Especificações Elétricas

• Consumo de corrente do backplane: 45 mA máx. a 5V de saída

• Fonte de alimentação externa: +10,2 a +30 VCC (nominal 12/24 VCC)

• Faixa de tensão de saída: +10,2 a +30 VCC

• Queda de tensão: 0,3 V máx.

• Corrente de carga: 0,5 A máx. a 30 VCC (resistiva)

• Corrente de surto: 2,0 A máx. por 100 ms

• Corrente de fuga de saída: 0,5 mA máx. a 30 VCC

Desempenho

• Tempo de resposta ligado: 0,2 ms máx.

• Tempo de resposta desligado: 1,0 ms máx.

Proteção

• Sem fusível interno por ponto de saída

---
