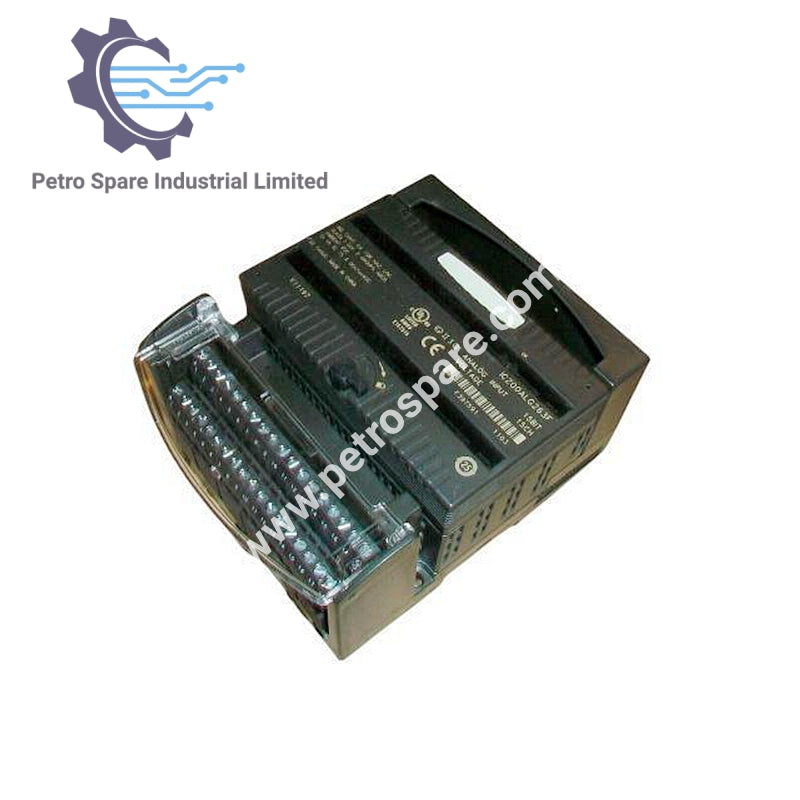

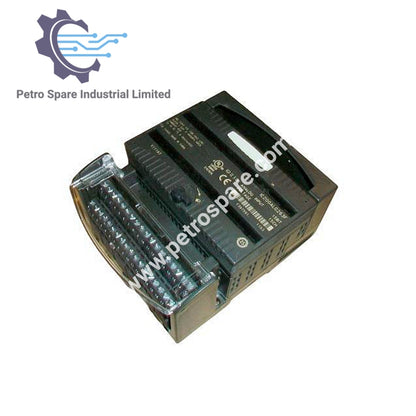

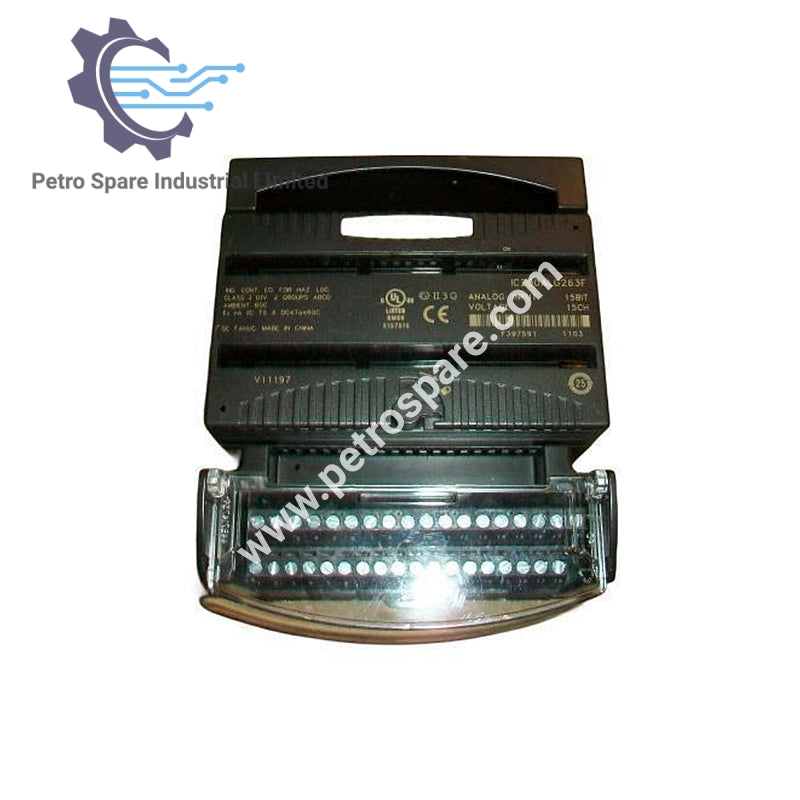

IC200ALG263D

Visão Geral

IC200ALG263D é um módulo de entrada analógica de tensão de 15 canais e 15 bits da série VersaMax da GE Fanuc, projetado para medir tensão CC na faixa de -10 V a +10 V com diagnóstico de falhas embutido.

Especificações Elétricas

• Tipo de entrada: Tensão (single-ended)

• Número de canais: 15

• Faixa de tensão: -10 V a +10 V CC

• Impedância de entrada: ≥100 kΩ

• Taxa de atualização: 7,5 ms (por módulo)

• Consumo de energia: 200 mA da backplane +5 V

Recursos Funcionais

• Resolução A/D: 15 bits

• Diagnóstico interno: Detecta erros de conversão A/D com desligamento automático

• Tratamento de erros: O módulo para, o LED apaga e reporta erro de hardware após 3 conversões inválidas

• Indicador LED verde: Mostra o status do módulo

• Relatório de falha de energia de campo: Sim

• Potência do transceptor: Deve ser fornecida externamente

---
