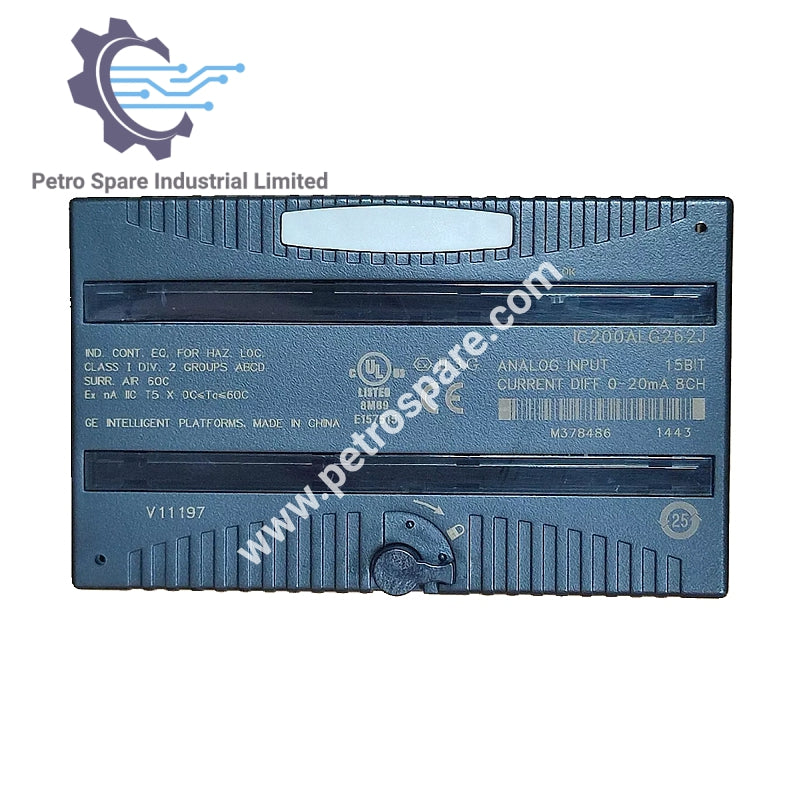

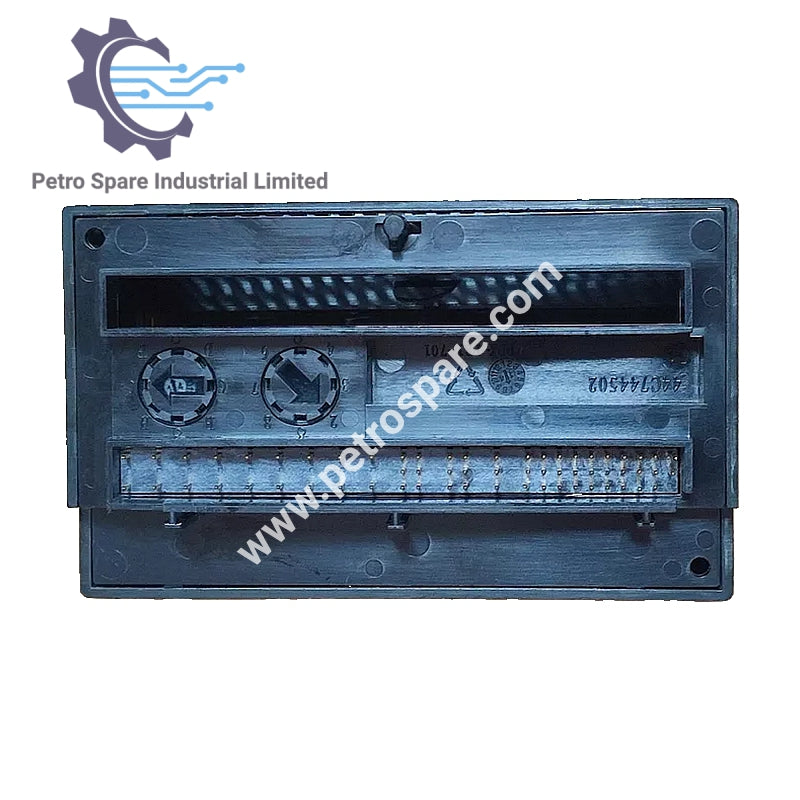

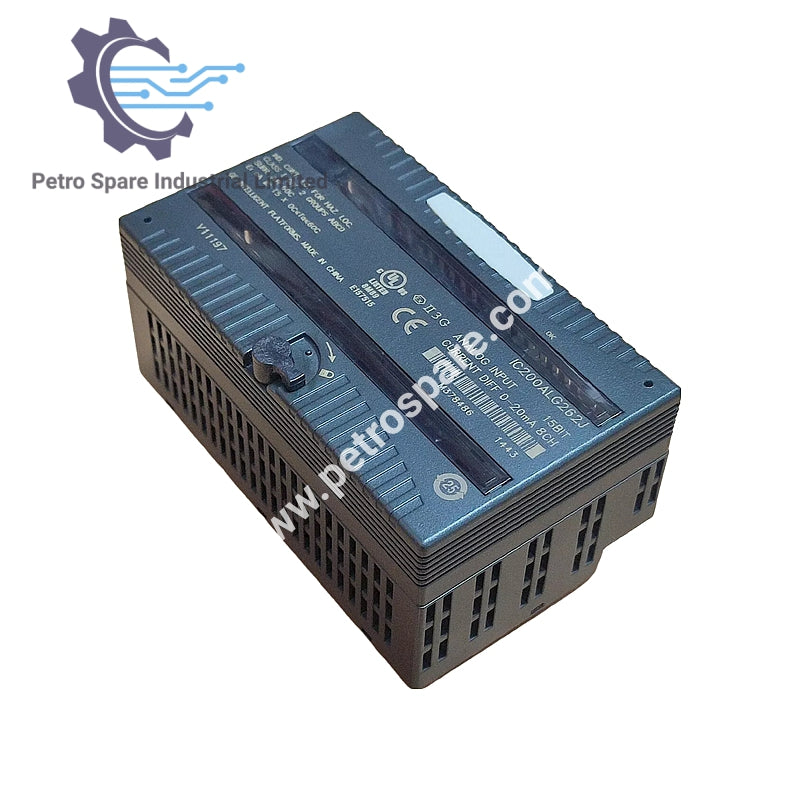

IC200ALG262

Visão Geral

O IC200ALG262 é um módulo de entrada analógica de corrente VersaMax da GE Fanuc, projetado para lidar com sinais de corrente de 4-20 mA e 0-20 mA. Ele apresenta uma configuração de fiação diferencial e oferece capacidades de entrada analógica de alta resolução para sistemas de controle industrial.

---

Principais Recursos

• Número de Entradas: 8

• Tipo de Entrada: Simples

• Sinal de Entrada: 0-20 mA, 4-20 mA

• Faixa de Corrente: 0 a 20 mA ou 4 a 20 mA

• Faixa de Modo Comum: -10 V a +10 V

• Impedância de Entrada: 100 Ohms

• Diagnósticos:

• Perda de energia do lado do usuário

• Detecção de fio aberto para 4-20 mA

---

Detalhes Técnicos

• Resolução do Conversor: 15 bits

• Resolução Analógica: 15 bits

• Resolução Digital:

• 0,5 µA para 4-20 mA

• 0,625 µA para 0-20 mA

• Taxa de Atualização: 7,5 ms (máximo)

• Rejeição de Modo Comum: 70 dB

• Seleção de Sinal de Entrada:

• Sem jumper de terminal instalado: 4-20 mA

• Com jumper instalado: 0-20 mA

---

Requisitos de Energia e Corrente

• Consumo de Corrente: 200 mA (máximo)

---

Configuração de Fiação

• Tipo de Fiação: Diferencial

---
