HE693THM166

Visão Geral

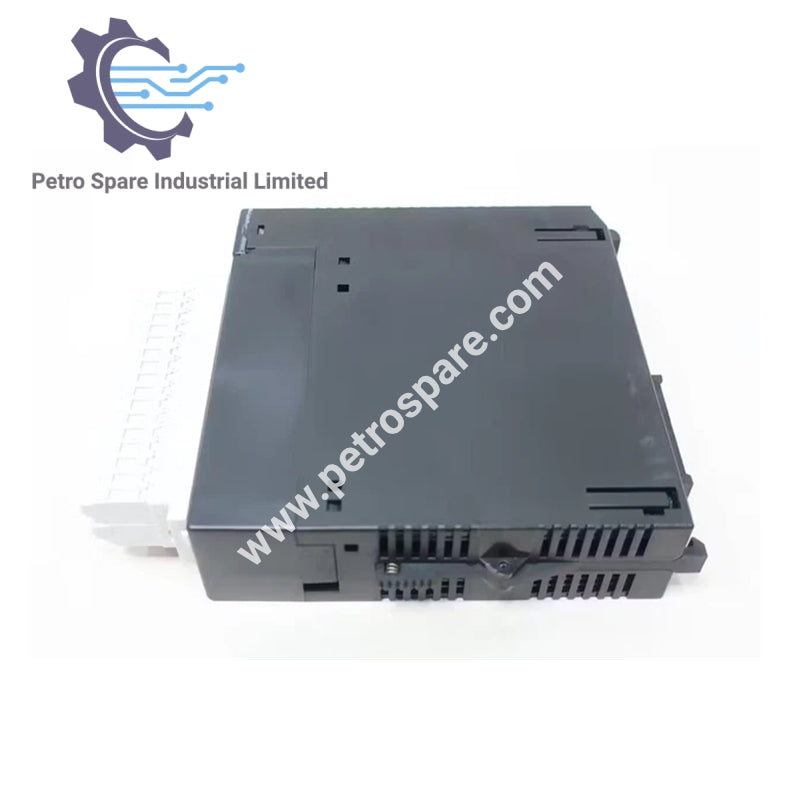

Módulo de Entrada de Termopar de Alta Densidade GE Fanuc HE693THM166 oferece capacidade de entrada de termopar multicanal com alta precisão, amplas faixas de temperatura e isolamento robusto para aplicações industriais de medição.

Especificações Elétricas

• Consumo de energia: 100 mA @ 5 VCC

• Pontos de E/S necessários: 16 %AI, 16 %I

• Canais: 16

• Impedância de entrada: 20 MΩ

• Sobrecarga máxima segura: ±35 V

• Faixa de modo comum: ±12 V

• Rejeição de modo comum: >100 dB

Tipos e Faixas de Termopar

• J: -210 a +760°C

• K: -270 a +1372°C

• N: -270 a +1300°C

• T: -270 a +400°C

• E: -270 a +1000°C

• R: 0 a +1768°C

• S: 0 a +1768°C

• B: 0 a +1820°C

• C: 0 a +2320°C

• X: -210 a +1200°C (±2°C máx., não garantido abaixo de -200°C)

Desempenho da Conversão

• Tipo A/D: Integrador

• Taxa A/D: 40 canais por segundo

• Resolução: 0,5°C ou 0,5°F

• Precisão: ±0,5°C típico (J, K, N, T)

Classificações Ambientais

• Temperatura de operação: 0–60°C

• Umidade relativa: 5–95% sem condensação

---
