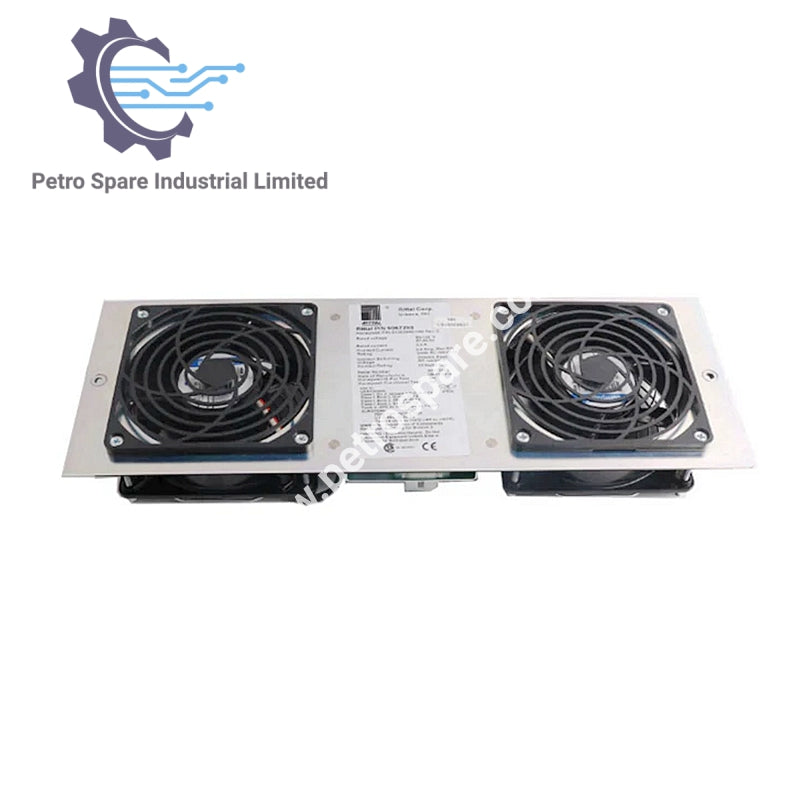

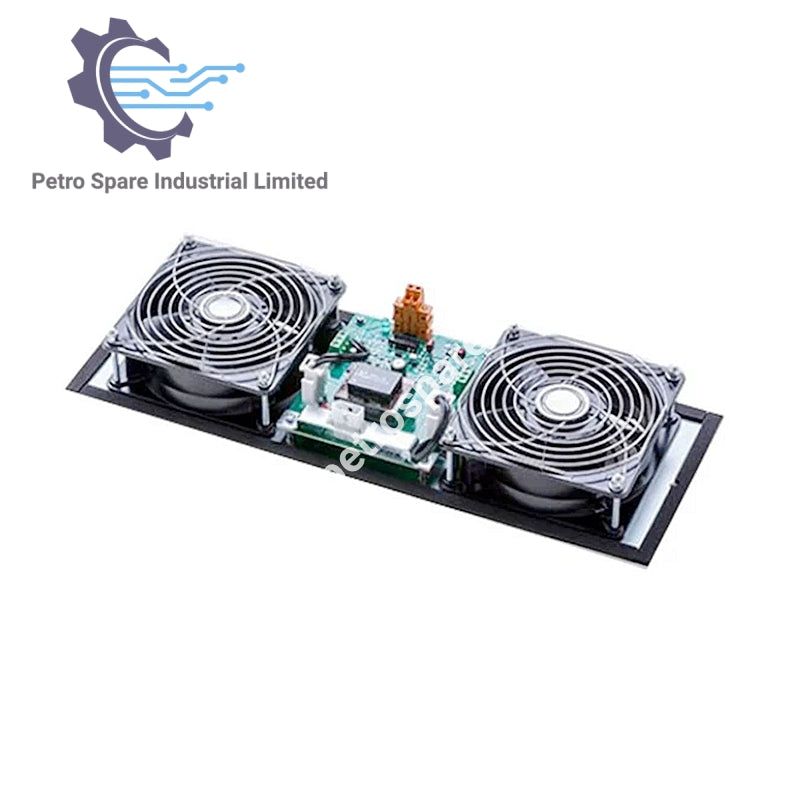

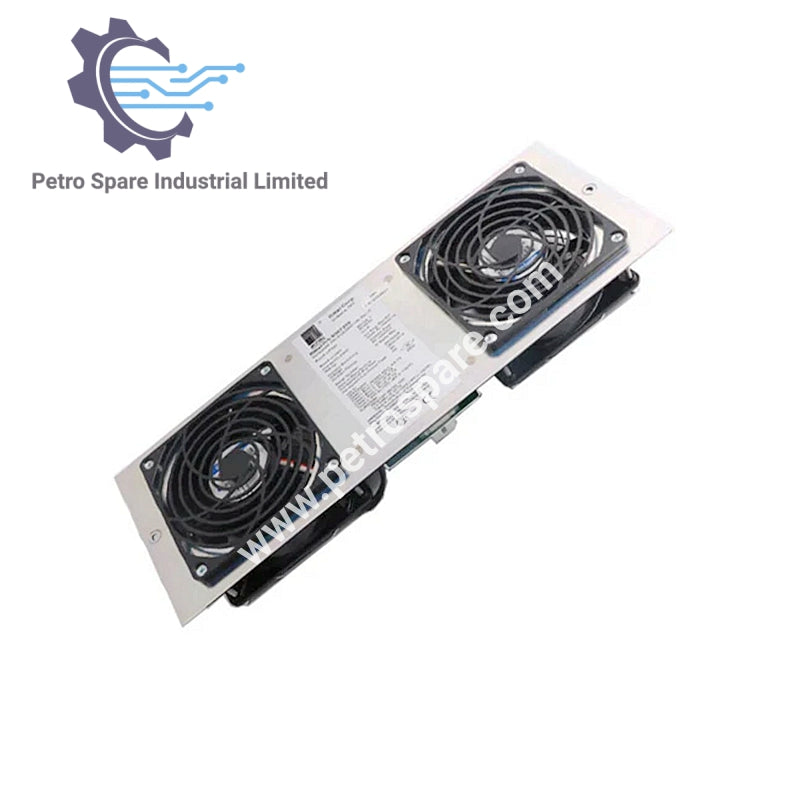

FS-FANWR-24R

Visão Geral

FS-FANWR-24R é uma unidade de ventilador Honeywell 24 VDC com retorno de leitura projetada para sistemas de controle.

Características Elétricas

• Requisitos de Energia: 24 V DC, 9,5 W

• Faixa de Tensão: 12–29 V DC

• Proteção contra Polaridade Reversa: Não incluída

• Classificações do Contato de Retorno: 300 V DC / 240 V AC, 0,5 A, 10 W máx.

Dados de Desempenho

• Fluxo de Ar: 360 m³/h (211,8 CFM)

• Nível de Ruído: 52 dB

• Velocidade do Ventilador: 3200 RPM nominal, 1500 ±100 RPM mínimo (para contato de retorno)

• Ciclo de Vida: 85.000 horas a 40°C / 37.500 horas a 75°C

Design Mecânico

• Fabricante do Ventilador: Papst

• Modelo do Ventilador: 4184N/17X (rolamento de esferas)

• Proteção para Dedos: Papst LZ30

• Proteção contra Entrada: IP20

• Dimensões: 391 × 142 × 51 mm

• Peso: 1,7 kg

Classificações Ambientais

• Faixa de Temperatura: –30°C a +75°C (–22°F a +167°F)

• Direção do Fluxo de Ar: Axial

• Tipo de Resfriamento: Ar forçado

Detalhes de Instalação

• Comprimento de Descascamento do Fio do Conector: 7 mm

• Torque de Aperto: 0,4–0,5 Nm

• Chave de Fenda Recomendada: SD 0,6 × 3,5 (DIN 5264)

---
