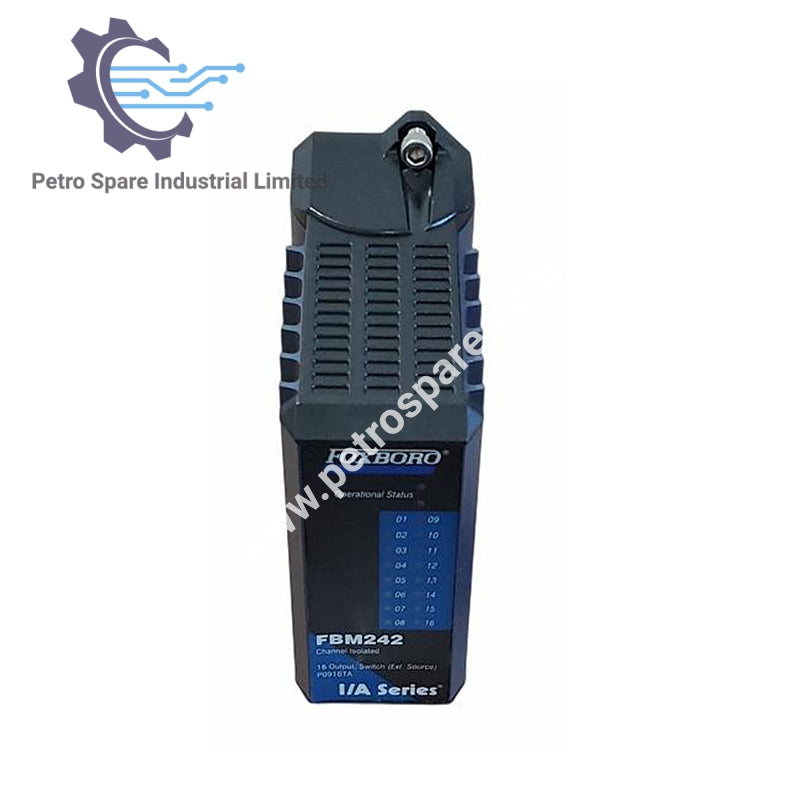

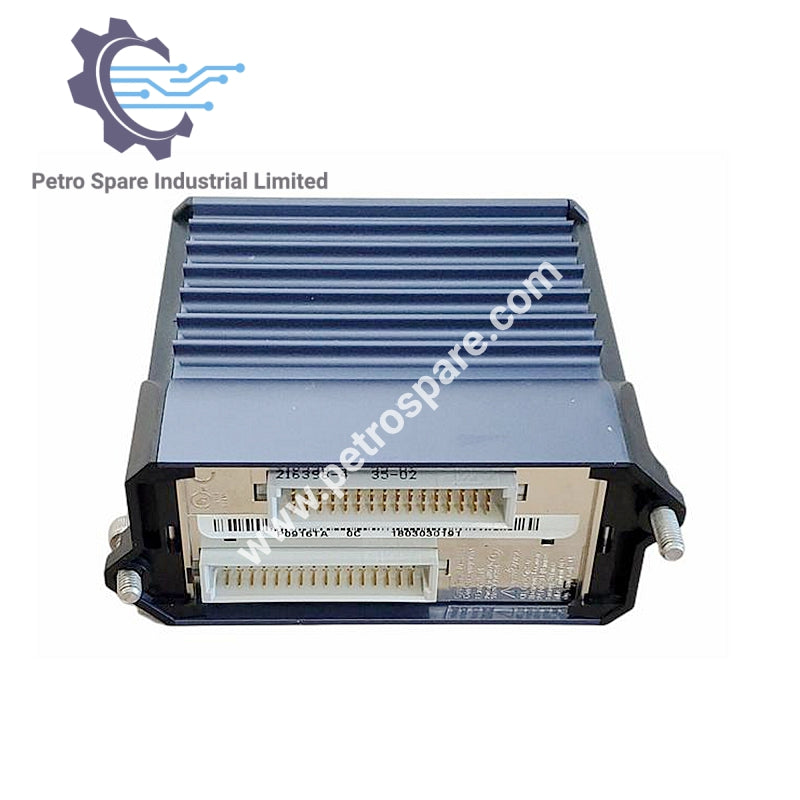

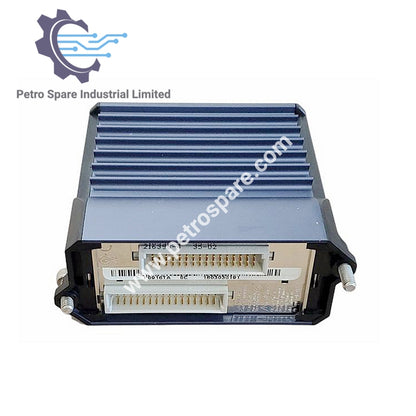

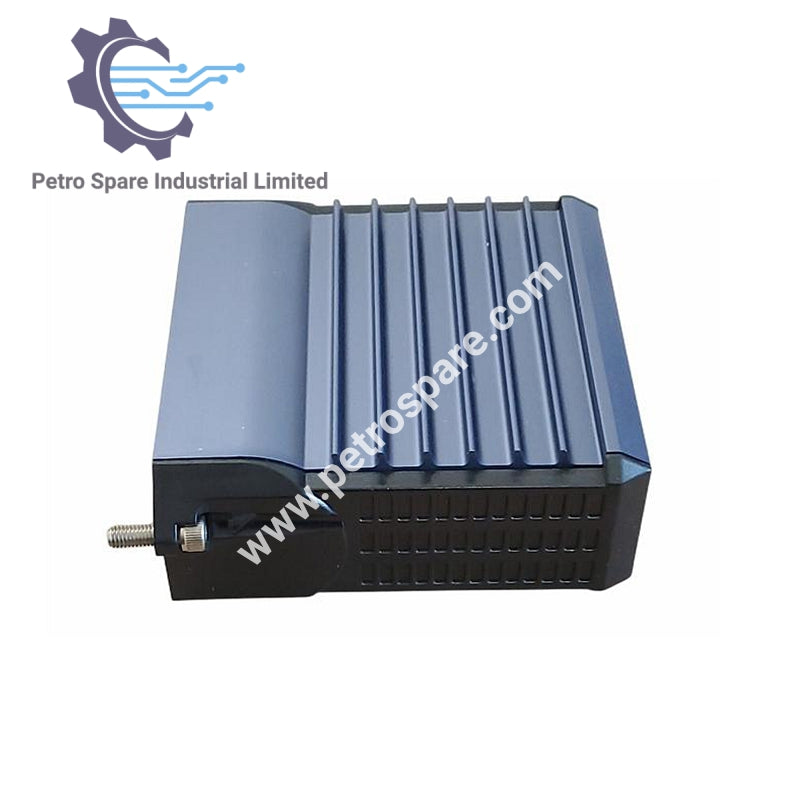

FBM242 RH916TA

Visão Geral

FBM242 RH916TA é um Foxboro Módulo de Saída Discreta (Fonte Externa) com 16 canais isolados, projetado para controle confiável em sistemas de automação.

Canais de Saída

• Número de canais: Dezesseis canais isolados

• Tensão aplicada: 15 a 60 VCC (máximo)

• Corrente de carga: 2,25 A máximo por canal

• Corrente de surto: 8 A por 20 ms a 30°C, 6,4 A por 20 ms a 70°C

• Queda de tensão no estado ligado: máximo de 0,2 V a 2,25 A

• Corrente de fuga no estado desligado: máximo de 0,1 mA

• Cargas indutivas: Pode exigir diodo de proteção ou MOV em paralelo com a carga

Requisitos de Energia

• Faixa de tensão de entrada (redundante): 24 VCC +5%, -10%

• Consumo: 3 W máximo a 24 VCC

• Dissipação de calor: 6,5 W máximo a 24 VCC (todas as saídas a 1,5 A)

Condições de Armazenamento

• Temperatura: –40 a +70°C (–40 a +158°F)

• Umidade relativa: 5–95% sem condensação

• Altitude: –300 a +12.000 m (–1.000 a +40.000 pés)

---
