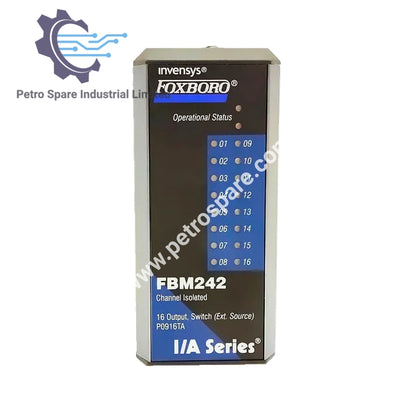

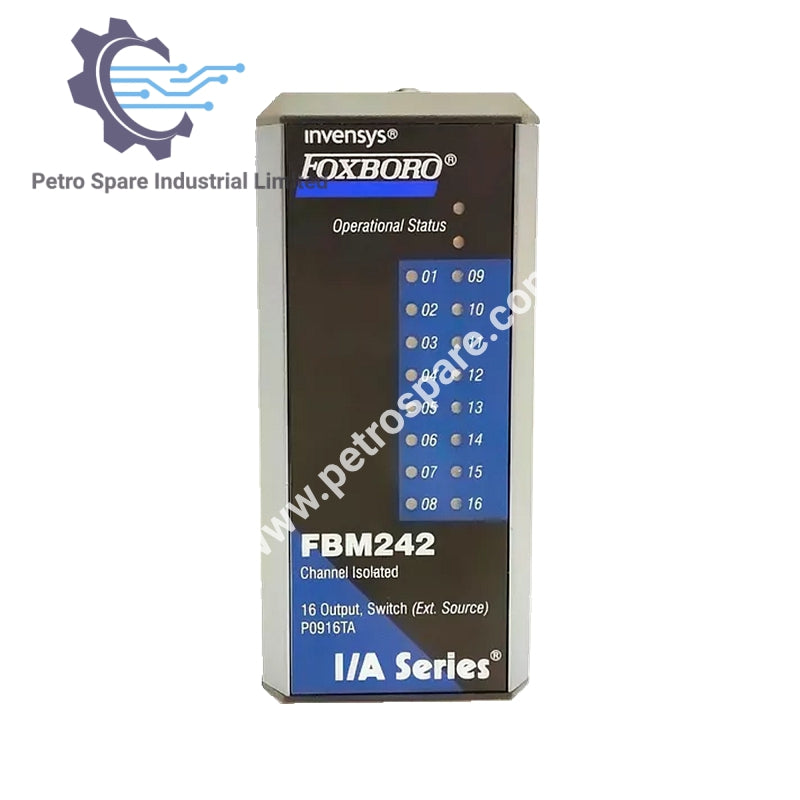

FBM242 P0916TA

Visão Geral

Foxboro FBM242 P0916TA é um módulo de interface de saída discreta com 16 canais isolados, projetado para controle confiável de saída DC.

Especificações de Saída

• Canais: 16 isolados
• Tensão Aplicada: 15 a 60 V DC (máx)
• Corrente de Carga: 2,25 A (máx por canal)
• Corrente de Pico de Carga:
  • 8 A (máx por 20 ms por canal a 30°C)
  • 6,4 A (máx por 20 ms por canal a 70°C)
• Queda de Tensão no Estado Ligado: 0,2 V (máx a 2,25 A)
• Corrente de Fuga no Estado Desligado: 0,1 mA (máx)

Comunicação

• Fieldbus: Fieldbus de módulo redundante de 2 Mbps, comunica-se com FCM ou FCP associado

Requisitos de Energia

• Tensão de Entrada: 24 V DC (+5%, -10%)
• Consumo de Energia: 3 W (máx a 24 V DC)
• Dissipação de Calor: 6,5 W (máx a 24 V DC, com todas as saídas a 1,5 A cada)

Números de Peça

• Módulo: P0916TA

Dimensões e Massa

• Altura: 102 mm (4 pol), 114 mm (4,5 pol, com abas de montagem)
• Largura: 45 mm (1,75 pol)
• Profundidade: 104 mm (4,11 pol)
• Massa: 284 g (aprox. 10 oz)

---
