FBM214 P0916DC

Visão Geral

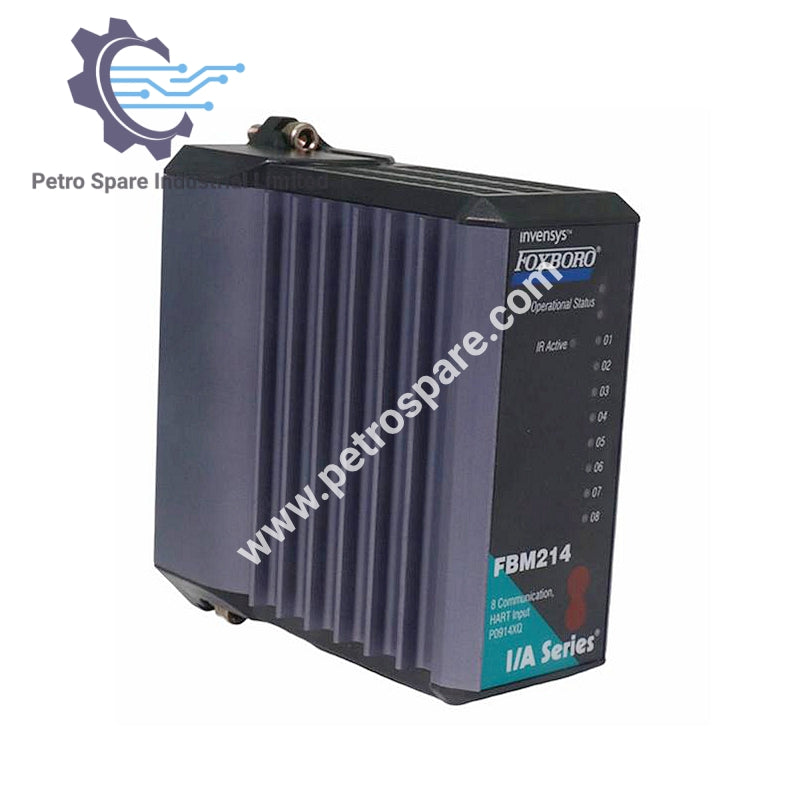

FBM214 P0916DC é um Módulo de Interface de Entrada de Comunicação Foxboro HART que suporta 8 canais isolados em grupo, compatível com o Protocolo HART v6.

Canais do Dispositivo de Campo

• Versão suportada: Protocolo HART v6

• Interface: 8 canais isolados em grupo

• Comunicação: Ponto a ponto, mestre/escravo, assíncrono, semiduplex, 1200 baud

• Verificação de erro: Paridade por byte + byte de verificação CRC

• Velocidade: 2 mensagens por segundo

• Período mais rápido do bloco ECB: 500 ms

• Distância máxima: Até 3030 m (10.000 pés), atende à especificação da camada física FSK HART HCF_SPEC-54 Rev. 8.1

• Tensão de conformidade: ≥18 V DC a 20,5 mA

• Resistência máxima do loop: 280 Ω (excluindo dispositivo de campo)

Requisitos de Energia

• Faixa de tensão de entrada: 24 V DC ±5%

• Consumo: 7 W máx.

Condições de Operação

• Temperatura do módulo: -20 a +70°C (-4 a +158°F)

• Temperatura da montagem de terminação (PVC): -20 a +50°C (-4 a +122°F)

• Temperatura da montagem de terminação (PA): -20 a +70°C (-4 a +158°F)

Dimensões – Módulo

• Altura: 102 mm (114 mm incluindo abas de montagem)

• Largura: 45 mm

• Profundidade: 104 mm

---
