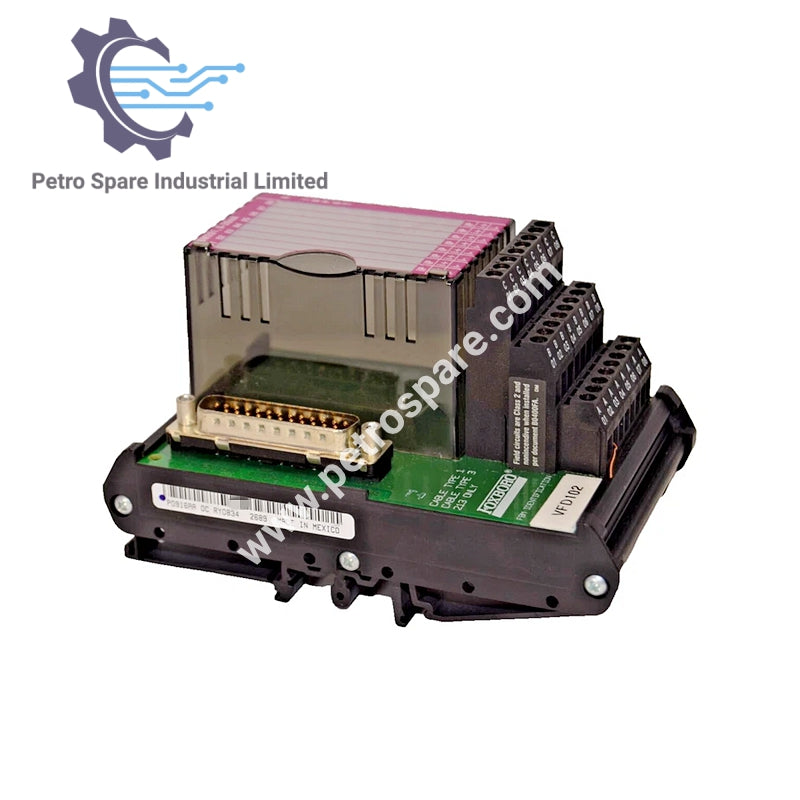

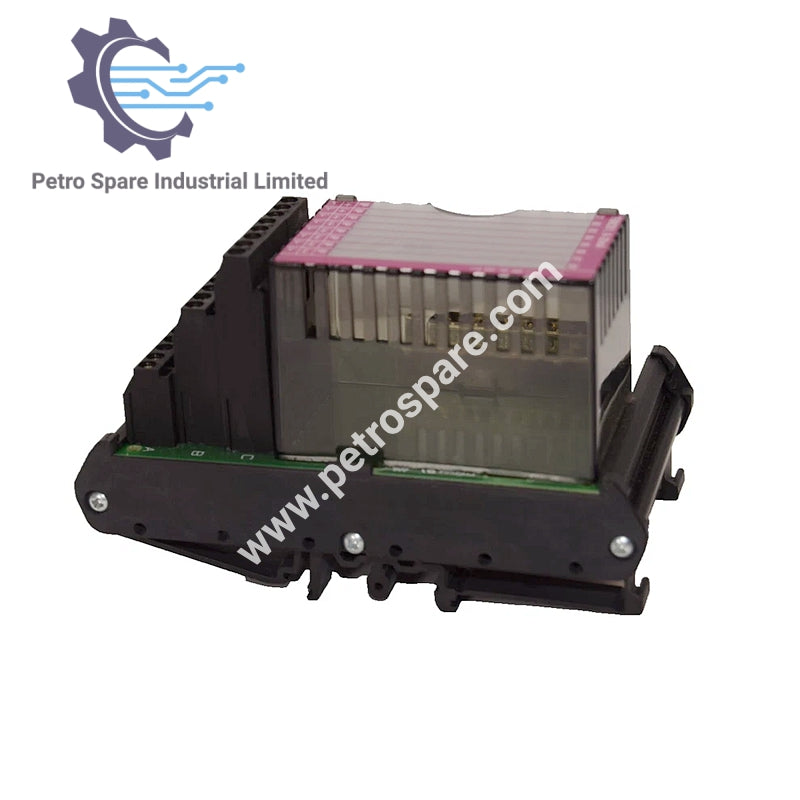

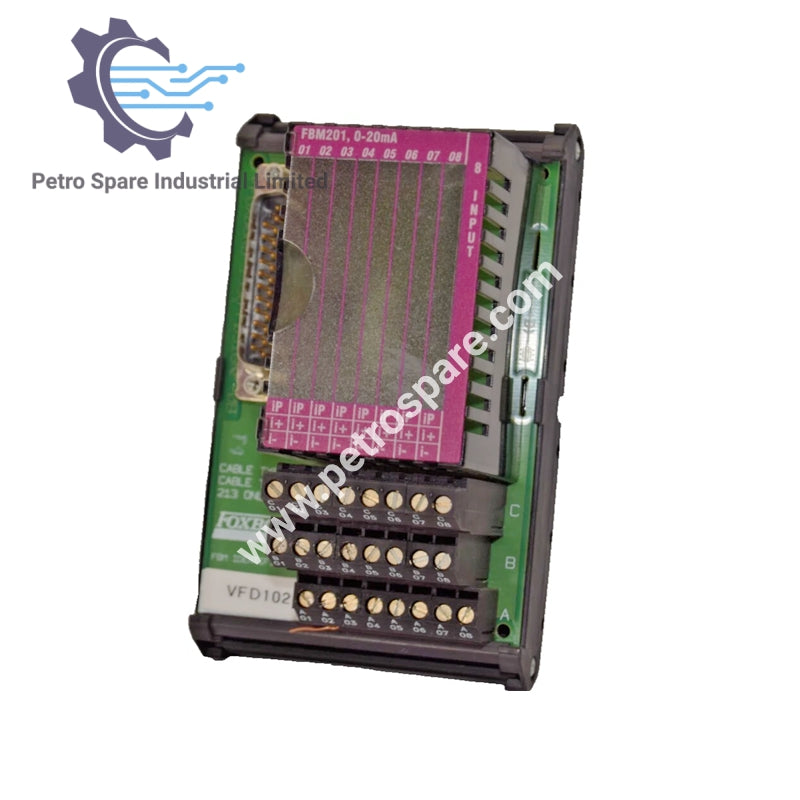

FBM201 P0916AA

Visão Geral do Produto

• Modelo: FBM201

• Número da Peça: P0916AA

• Tipo: Módulo de Interface de Entrada Analógica 0 a 20 mA

Especificações Físicas

• Peso (Compact FBM201): aproximadamente 185 g (6,5 oz)

• Peso do Conjunto de Terminação:

• Compressão: aproximadamente 181 g (0,40 lb)

• Anilha de Anel: aproximadamente 249 g (0,55 lb)

• Dimensões (Compact FBM201):

• Altura: 130 mm (5,12 pol)

• Largura: 25 mm (0,98 pol)

• Profundidade: 150 mm (5,9 pol) incluindo conectores da placa base (139 mm / 5,46 pol sem)

Entrada e Comunicação

• Canais: 8 isolados e independentes

• Faixa de Entrada (cada canal): 0 a 20 mA cc

• Impedância do Canal de Entrada: 61,5 Ω nominal

• Conversão A/D: Conversor Sigma-Delta independente por canal

• Período de Integração: Configurável por software

• Comunicação: Comunica-se com FCM ou FCP via módulo Fieldbus redundante de 2 Mbps

Precisão e Desempenho

• Precisão Analógica (inclui linearidade): ±0,03% do intervalo

• Coeficiente de Temperatura: ±50 ppm/ºC

• Rejeição de Modo Comum: >100 dB a 50 ou 60 Hz

• Rejeição de Modo Normal: >95 dB a 50 ou 60 Hz

• Distância do Cabeamento do Dispositivo de Campo: Limitada pela tensão de conformidade (22,8 V cc), resistência do fio e queda de tensão do dispositivo

---
