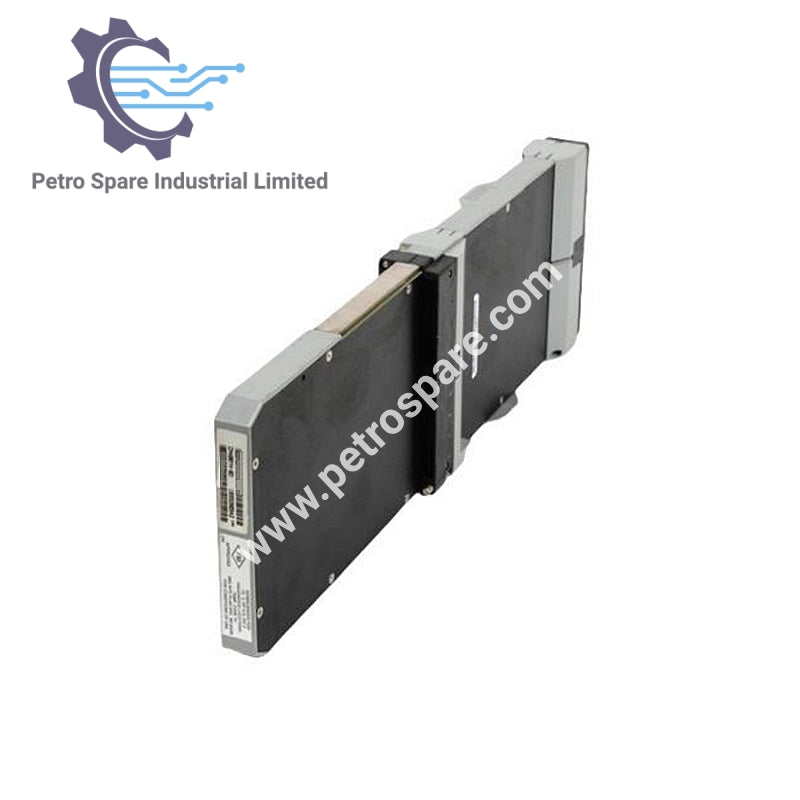

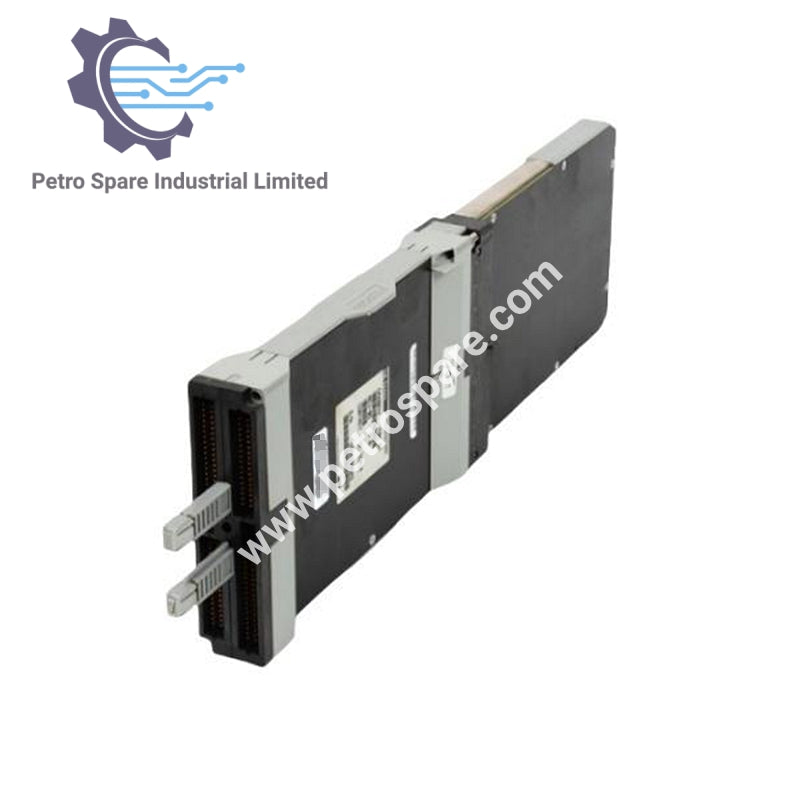

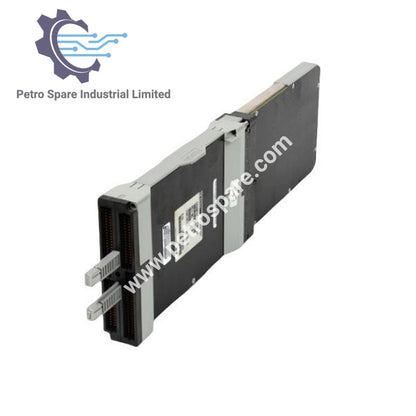

CM400YH FBM07

Visão Geral

• Número do modelo: CM400YH FBM07

• Tipo: Módulo de Interface de Entrada Contato/DC

• Canais de Entrada: 16 canais independentes

Energia e Calor

• Faixa de Tensão de Entrada (Redundante): 26 a 42 V DC

• Consumo Máximo (Somente Módulo Principal): 7 W

• Consumo Máximo (Módulo Principal + Expansão): 12 W

• Dispersão Máxima de Calor (Somente Módulo Principal): 12 W

• Dispersão Máxima de Calor (Módulo Principal + Expansão): 22 W

Indicadores e Conexões

• Indicadores de Status Operacional: 2 LEDs (1 vermelho, 1 verde)

• Status do Canal de Entrada: 16 LEDs (1 por canal)

• Conexões de Terminação de Campo:

• Blocos de Fios Discretos: 32 terminais de fixação por parafuso (2 blocos com 16 terminais por bloco)

• Bloco de Conector Plug: Conector de 34 pinos (compatível com Burndy MSD 34 PM 118, PM 124, PM 824)

• Bloco de Conexão Direta: 32 terminais de parafuso

Isolamento e Filtro

• Isolamento: 1250 V CA aplicados por 1 minuto entre qualquer canal e terra (ground)

• Tempo de Filtro: Configurável (4, 8, 16 ou 32 ms)

Comunicação

• Via: Fieldbus redundante (somente módulo principal)

---
