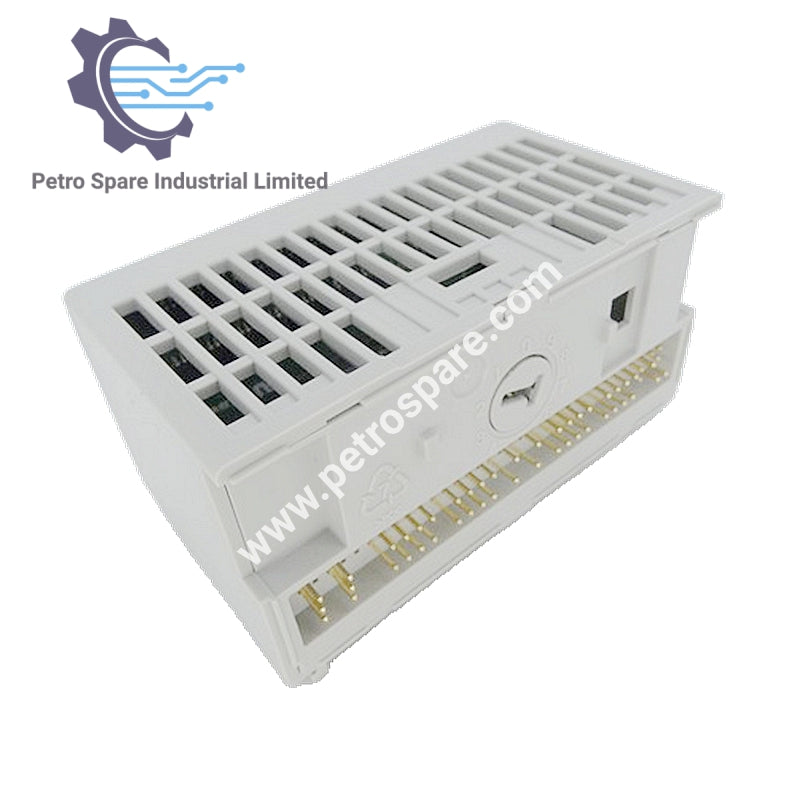

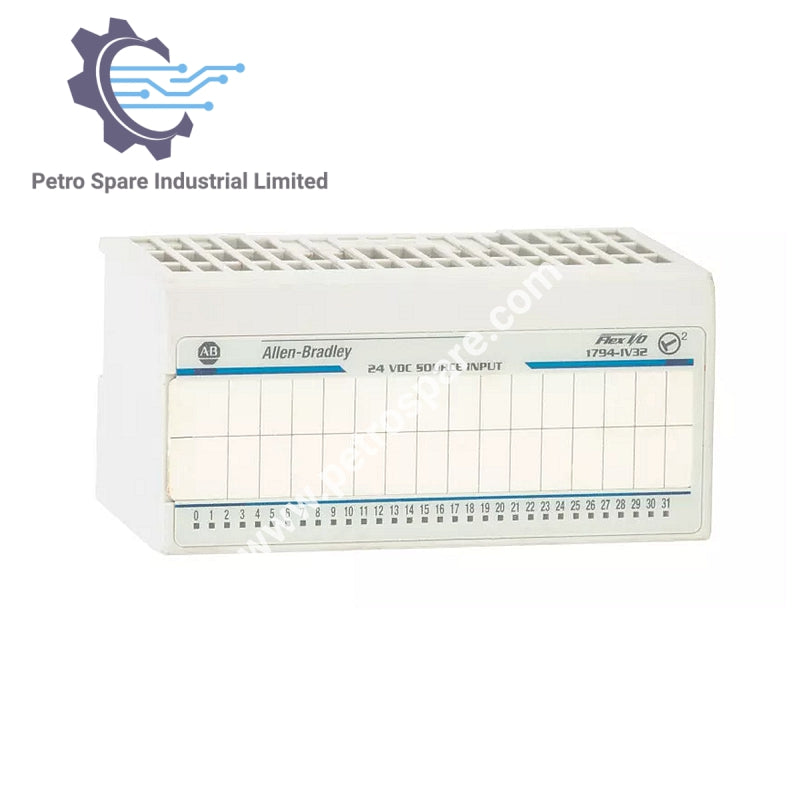

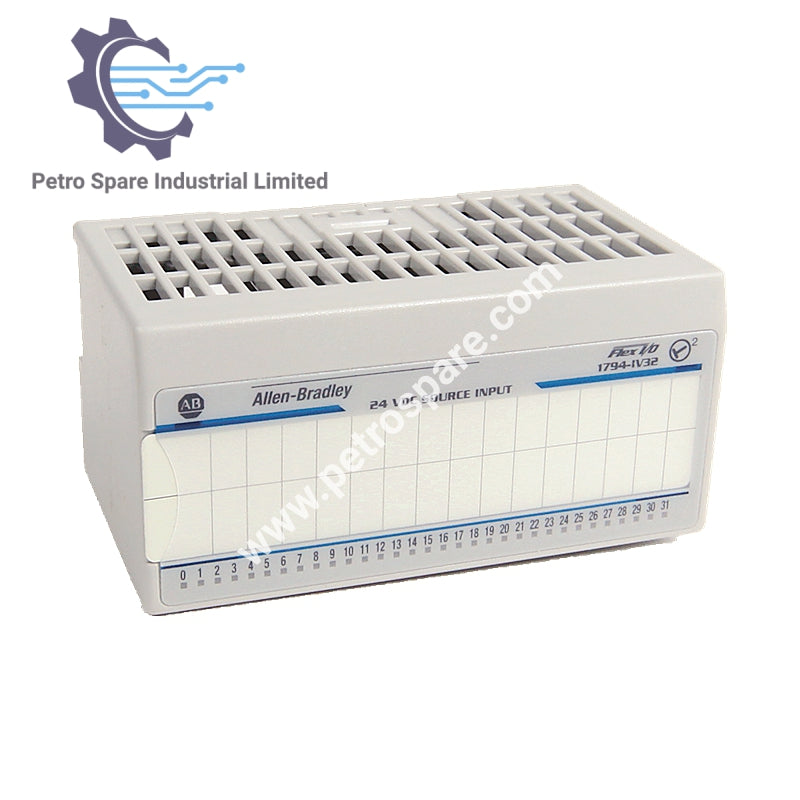

1794-IV32

Modelo: 1794-IV32

Marca: Allen-Bradley

Série: Flex I/O

Tipo de Módulo: Módulo de Entrada Discreta 24 VDC

Número de Canais: 32

Especificações Elétricas

• Tensão Nominal de Entrada: 24 VDC

• Faixa de Tensão de Entrada: 19.2-31.2 VDC

• Tensão Mínima em Estado Ligado: 19.2 VDC

• Tensão Máxima em Estado Ligado: 31.2 VDC

• Corrente em Estado Ligado (mín): 2.0 mA

• Corrente em Estado Ligado (nom): 4.1 mA @ 24V DC

• Corrente em Estado Ligado (máx): 6.0 mA

• Tempo do Filtro de Entrada: 0.25 ms, 0.5 ms, 1 ms, 2 ms, 4 ms, 8 ms, 16 ms, 32 ms

• Consumo de Corrente no Backplane @ 5.1V: 40 mA

• Consumo de Corrente FlexBus: 40 mA @ 5VDC

Condições Ambientais

• Altitude: 6562 pés

• Nível Máximo de Poluição: Grau de Poluição 2

• Tensão de Isolamento: 50V (contínuo), Testado tipo a 850V DC por 60 s entre o lado de campo e o sistema

Dimensões Físicas

• Dimensões: 3.7 x 3.7 x 2.7 polegadas (94 x 94 x 68 mm)

• Montagem: Trilho DIN

Compatibilidade

• Controladores Compatíveis:

• PLC5

• SLC 500

• CompactLogix

• ControlLogix

Instalação

• Base de Montagem: Base de Montagem 1794

---
