FENA-21

Descrição

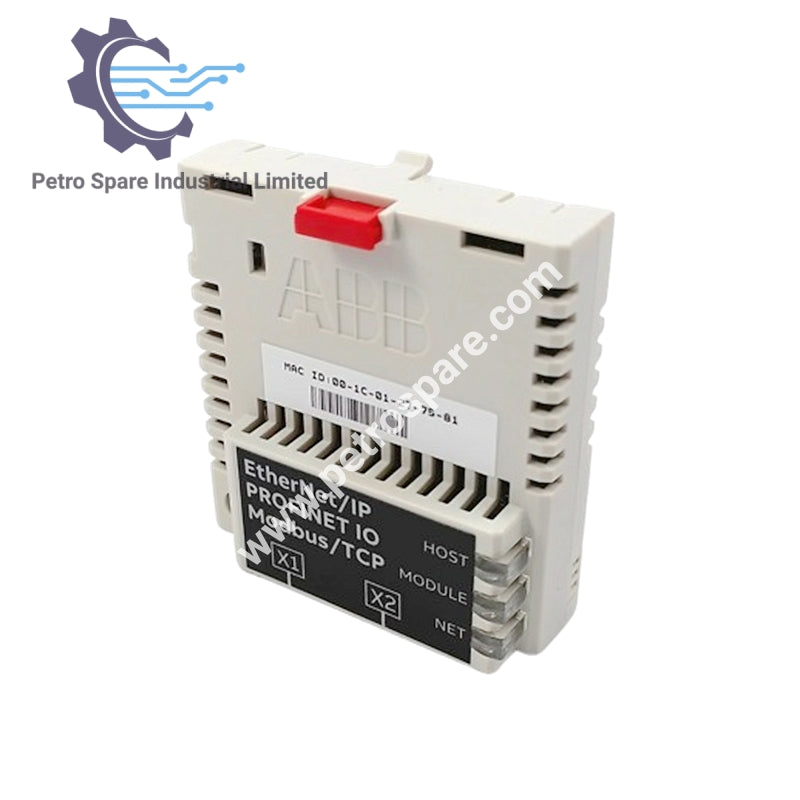

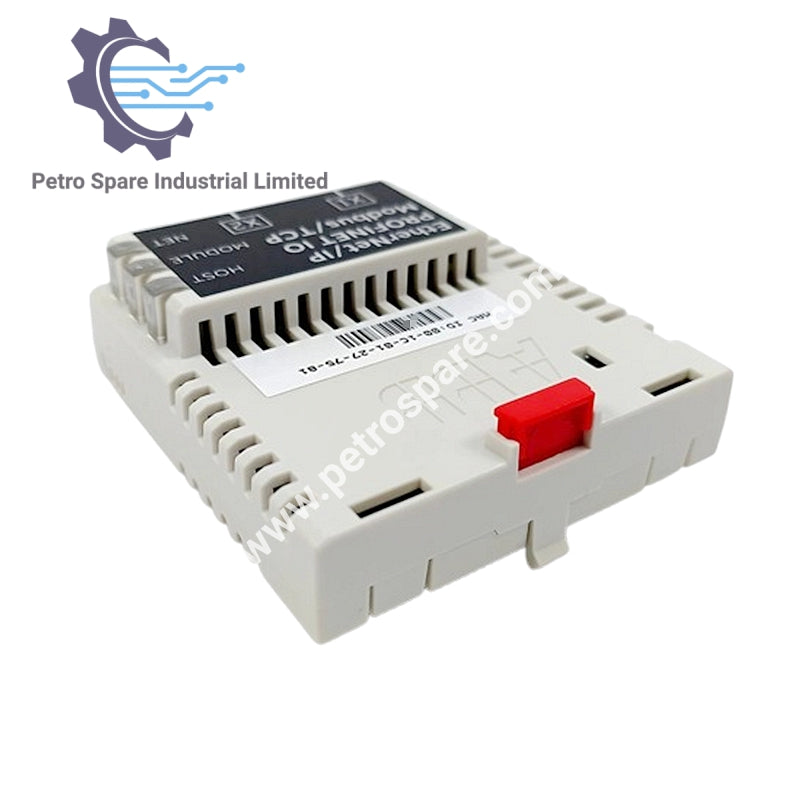

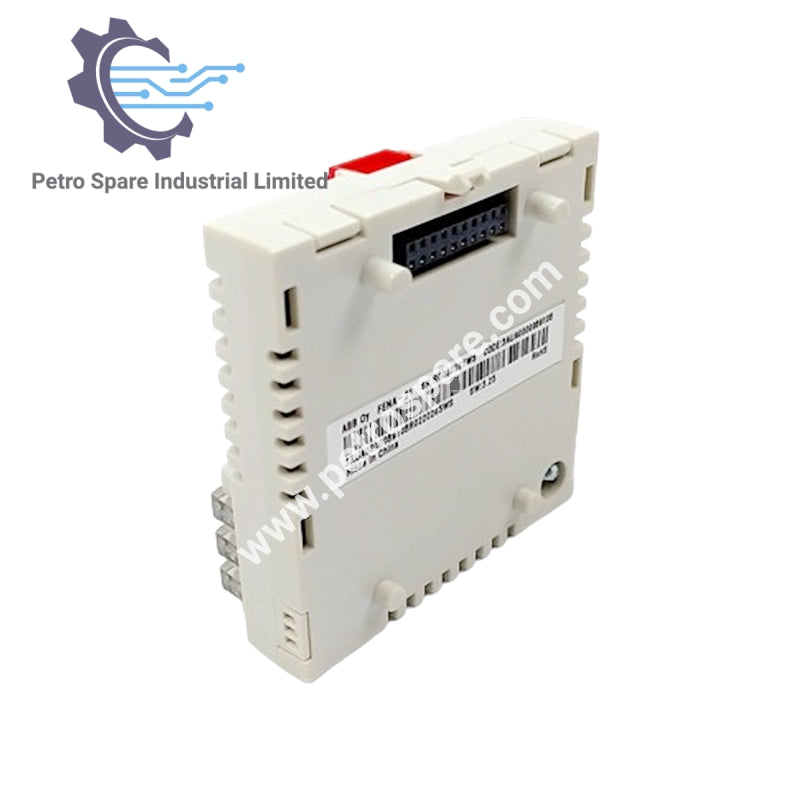

O FENA-21 é um módulo adaptador Ethernet para unidades de controle de acionamento ABB.

Instalação & Proteção

• Instalação: Slot de opção na unidade de controle do acionamento

• Grau de Proteção: IP20

• Embalagem: Papelão, plástico bolha antistático

Indicadores & Conectores

• LEDs: Três bicolor (HOST, MÓDULO, REDE/NET)

• Conectores: 20 pinos para o acionamento, RJ-45 para Ethernet (X1), RJ-45 para encadeamento de outro módulo (X2)

• Fonte de Alimentação: +3,3 V ±5%, máximo 400 mA (fornecido pelo acionamento)

Link Ethernet

• Compatibilidade: IEEE 802.3 / 802.3u

• Meio: 10BASE-TX ou 100BASE-TX com Autonegociação e Auto-MDIX

• Fiação: CAT5/6 UTP, FTP, STP

• Conector: RJ-45

• Terminação: Interna

• Comprimento Máximo do Segmento: 100 m / 328 ft

• Topologia: Barramento ou estrela, até 50 nós em cadeia

• Taxa de Transferência: 10 Mbps ou 100 Mbps

Comunicação Serial

• Tipo: Semiduplex ou duplex completo

• Protocolo: Modbus/TCP, EtherNet/IP, PROFINET IO

---
