FEN-01

Visão Geral

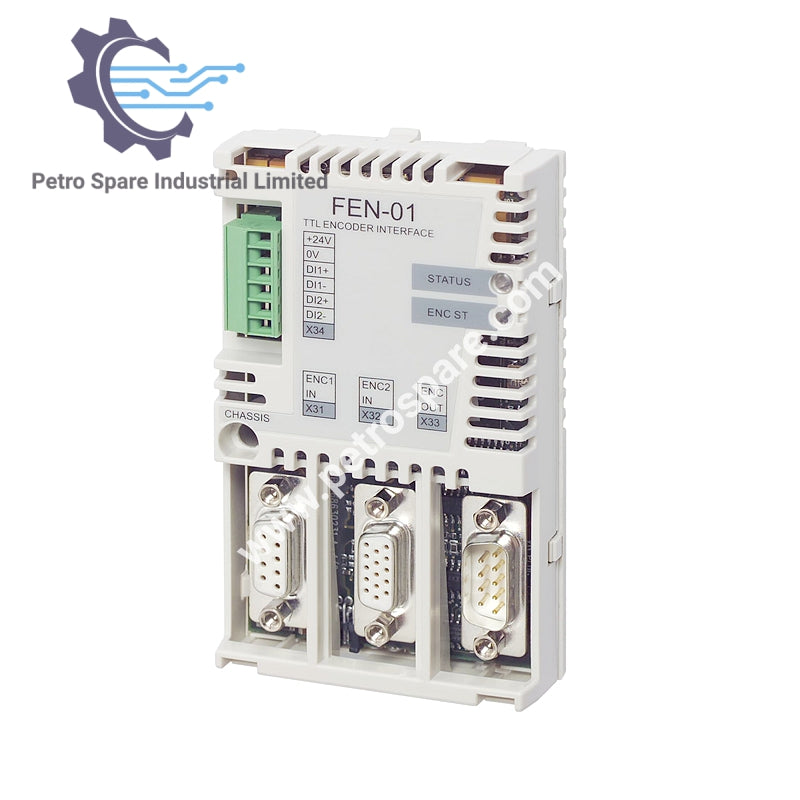

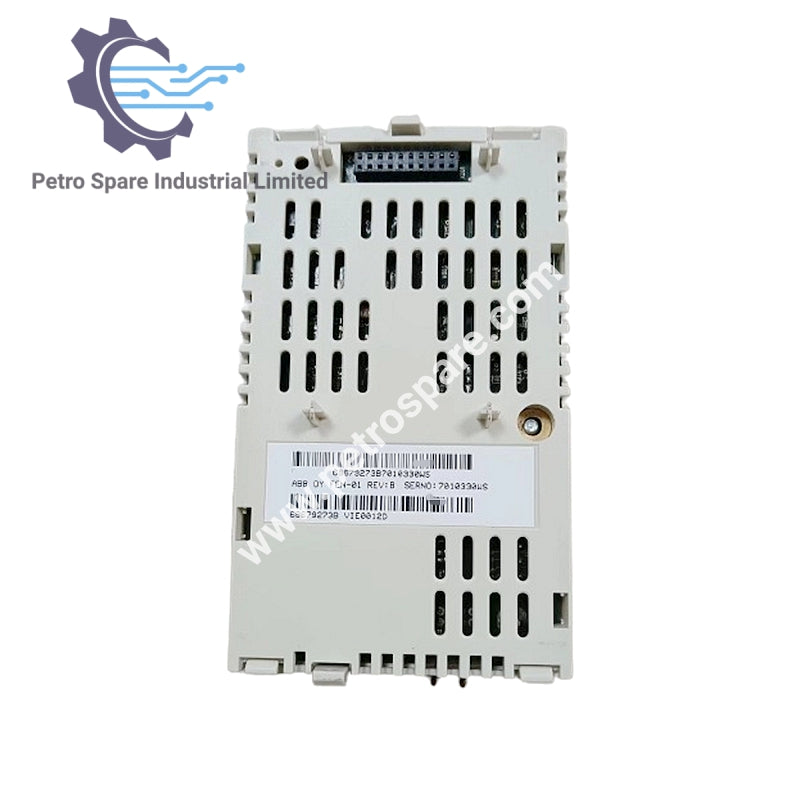

FEN-01 é uma interface Codificador TTL ABB projetada para medição precisa de velocidade e posição em sistemas de automação.

Energia & Proteção

• Consumo máximo de energia: 350 mA a 24 V (Consumo máximo combinado de energia dos codificadores, travas e cabeamento 5 W)

• Grau de proteção: IP20

Conectores

• Soquete de 20 pinos

• Soquete D-sub de 9 pinos

• Soquete D-sub de 15 pinos

• Plugue D-sub de 9 pinos

• Conector de 6 pinos

Entrada do Codificador TTL (X31)

• Tensão: +5,5 V CC -5%, -8%, 180 mA

• Tensões de saída: +24 V CC ±15%, 150 mA

• Potência máxima combinada: 3,6 W (+5,5 V e +24 V)

• Canais: CH A, CH B, CH Z RS-422/485, diferencial, 500 kHz máx.

• Comprimento máximo do cabo: 30 m com codificador de 5 V (cabo de 0,5 mm² para energia)

• Comprimento estendido do cabo: 60 m com codificador de 5 V (dois cabos paralelos de 0,5 mm²), 100 m com codificador incremental TTL de 10…30 V

• Faixa de velocidade: -32768…32767 rpm

Desempenho

• Resolução de velocidade: 0,004 rpm (24 bits)

• Resolução de posição: 16,8 M/rev (24 bits)

• Precisão de posição: 4× contagem de pulsos/rev

• Isolamento: Isolado junto com entradas digitais

Entradas Digitais para Trava de Posição (X34)

• Tensão de saída: +24 V CC ±15%, à prova de curto-circuito

• Níveis de sinal: <5 V = 0, >15 V = 1

• Isolamento: Isolado junto com entrada do codificador TTL

---
