FC-TSGASH-1624P

Visão Geral

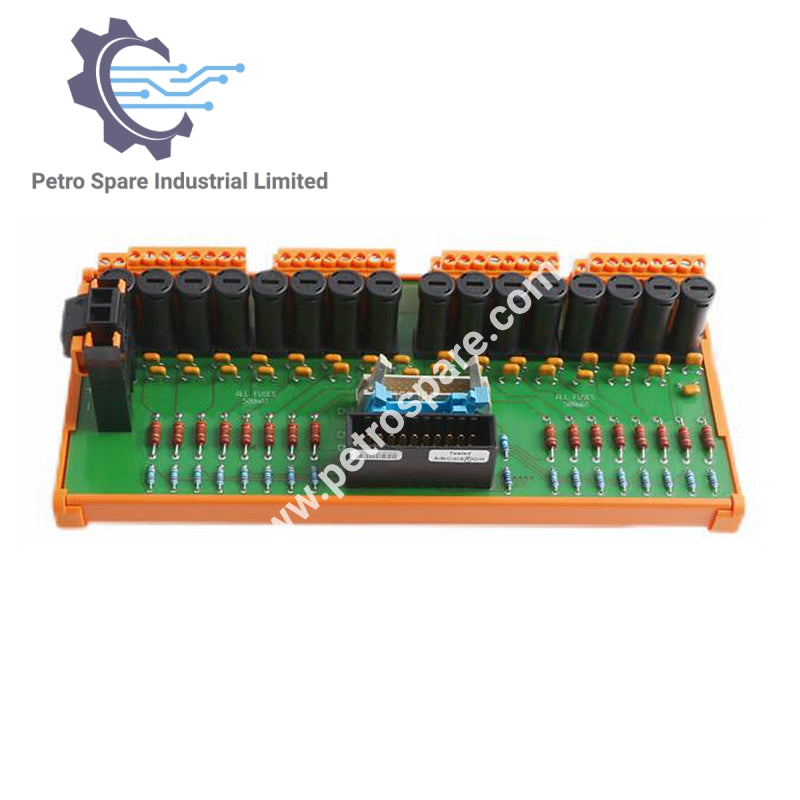

O Honeywell FC-TSGASH-1624P Conjunto de Terminação de Campo garante integração perfeita dos dispositivos de campo com o sistema de controle.

Entradas

• Canais: 16 (com comum 0 V)
• Alimentação: 24 Vcc externa, 2,5 mA (sem cargas de campo)
• Corrente: 0—25 mA
• Resistência: 500 Ω (± 5%)

Saídas

• Para o Módulo SAI-1620m:
  • Tensão: 0—4 Vcc
  • Precisão: 0,1%
• Para a Unidade Multiplexadora HART:
  • Tensão: Máx. 11 V pico a pico
  • Impedância: > 2μF

Fusível

• Classificação: 500 mAT (ação lenta)
• Dimensões: 5 × 20 mm (0,20 × 0,79 pol)

Físico

• Tamanho do Módulo: 225 × 109 × 60 mm (C × L × A)
• Dimensões em polegadas: 8,86 × 4,29 × 2,36 pol (C × L × A)
• Trilhos DIN EN: TS32 / TS35 × 7,5
• Comprimento do Trilho: 226 mm (8,90 pol)

Terminação

• Tamanho do Fio: 2,5 mm² (AWG 14)
• Comprimento da Desencapagem: 7 mm (0,28 pol)
• Torque: 0,5 Nm (0,37 ft-lb)

---
